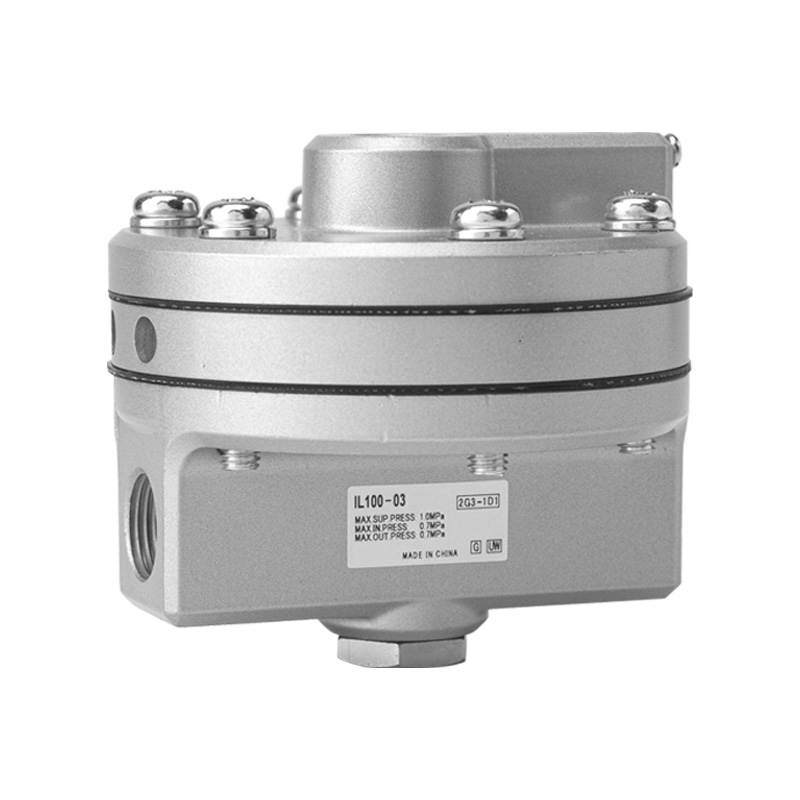

IL100 Series 1:1 Precision Booster Relay (Pneumatic Amplifier)

Merk: SOLH dening Richge Technology

Product Positioning

     Seri IL100 minangka relay booster presisi 1: 1 sing bisa diganti kanthi model asli SMC, uga dikenal minangka amplifier sinyal pneumatik utawa booster volume. Fungsi inti yaiku ngowahi sinyal kontrol aliran rendah dadi output udara aliran dhuwur tekanan sing padha. Kanthi efektif ngatasi masalah respon alon sing disebabake dening pipa sing dawa lan aktuator pneumatik volume gedhe, kanthi presisi sing luar biasa, kapasitas aliran sing gedhe banget lan kacepetan respon sing cepet banget.

 Fungsi Inti & Prinsip Kerja

  1. Definisi Fundamental

       Sinyal pneumatik & amplifier volume kanthi pelacakan tekanan 1: 1 sing tepat (tekanan output pancen padha karo tekanan sinyal input).

  2. Logika Operasi

     --SIG (Port Sinyal): Nampa output tekanan kontrol aliran rendah saka positioner utawa regulator tekanan

     --SUP (Port Pasokan): Sambungake menyang pasokan udara tekan utama, tekanan suplai maksimal 1.0 MPa

     --OUT (Port Output): Ngirim hawa aliran dhuwur kanthi tekanan sing padha kanggo nyopir aktuator gedhe

     --EXH (Port Exhaust): Ngilangake hawa residu kanthi cepet nalika tekanan sinyal kontrol mudhun

 3. Nilai Inti

     Njaga tekanan sinyal sing tepat nalika nggedhekake aliran output, nyepetake gerakan aktuator kanthi drastis.

Fitur Utama inti

   1. Aliran Ultra-Dhuwur & Respon Cepet

     -- Kapasitas aliran maks: 6.000 L/min (ANR) ing tekanan suplai 0,7 MPa

     -- Koefisien alur Cv = 1.1

     --Sampurna kanggo pipa jarak adoh, silinder bolongan gedhe lan aktuator diafragma gedhe

   2. Akurasi Dhuwur 1: 1 Tekanan Nelusuri

     --Kesalahan linearitas ing skala lengkap ± 1%.

     --Histeresis ≤ 1% skala lengkap

     --Replikasi tekanan sing tepat kanthi penurunan tekanan nol lan ora ana drift jangka panjang

   3. Multiple Port Utas Pilihan

     --Ukuran port: 02 (Rc1/4), 03 (Rc3/8)

     --Utas standar: Rc; NPT opsional (sufiks N), benang paralel G (sufiks F)

     --Patang port khusus: sinyal SIG, pasokan SUP, output OUT, exhaust EXH

   4. Wide Suhu & Khusus Versi Custom

     --Model standar: -5 ~ +60 ℃

     --Versi suhu rendah L: -30 ~ +60 ℃

     --Versi suhu dhuwur T: -5 ~ +100 ℃

     --Versi S tanpa tembaga: Kompatibel karo manufaktur semikonduktor & gas inert kemurnian dhuwur

   5. Struktur Kompak Awet

     --Badan utama: Paduan aluminium kanthi lapisan cat anti karat perak

     - Bobot net: 0,56 kg

     --Two cara soyo tambah: Instalasi Utas langsung; braket pemasangan logam opsional (sufiks B)

Tabel Spesifikasi Teknis Lengkap

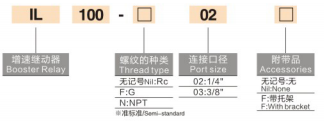

Penjelasan Kode Model (IL100-□-□-□-□)

   Tuladha: IL100-02-N-L-B

     --IL100: Kode seri dhasar

     --02 / 03: Ukuran port (1/4" / 3/8")

     --Sufiks utas: N = Utas NPT; ora ana seselan=Rc; F=G benang

     --Sufiks versi khusus: L = suhu rendah; T = suhu dhuwur; S = bebas tembaga

     --B: Dilengkapi braket pemasangan (ora ana seselan = tanpa braket)

   Model Standar Umum

     --IL100-02: Port Rc1/4, suhu standar, ora ana braket

     --IL100-03-B: port Rc3/8, suhu standar, karo krenjang soyo tambah

     --IL100-N03-L: Utas NPT 3/8, varian tahan suhu rendah

Skenario Aplikasi Khas

     --Katup kontrol proses: Katup pangaturan pneumatik & aktuator diafragma, dipasangake karo positioner kanggo ngedongkrak kacepetan aktuasi

     --Jaringan pipa udara instrumen jarak jauh: Ngilangi respon alon sing disebabake dening pipa dawa ing antarane pemancar lan aktuator

     --Silinder pneumatik volume gedhe: Ngangkat tugas abot, clamping lan aktuator mekanik stroke gedhe

     --Loop posisi kanthi tliti dhuwur: Sistem pneumatik mbutuhake tindak lanjut tekanan sing akurat lan respon cepet

     --Semikonduktor & peralatan gas kemurnian dhuwur: Varian S tanpa tembaga kanggo lingkungan proses sing resik

Ringkesan Satu Kalimat

     SOLH IL100 relay booster sing bisa diijolake ngirim pelacakan tekanan sing tepat 1: 1, aliran dhuwur maksimal 6000 L / min lan linearitas dhuwur ± 1% kanthi respon ultra-cepet, dirancang khusus kanggo ngilangi lag aktuasi alon ing pipa dawa lan sistem pneumatik volume gedhe.
