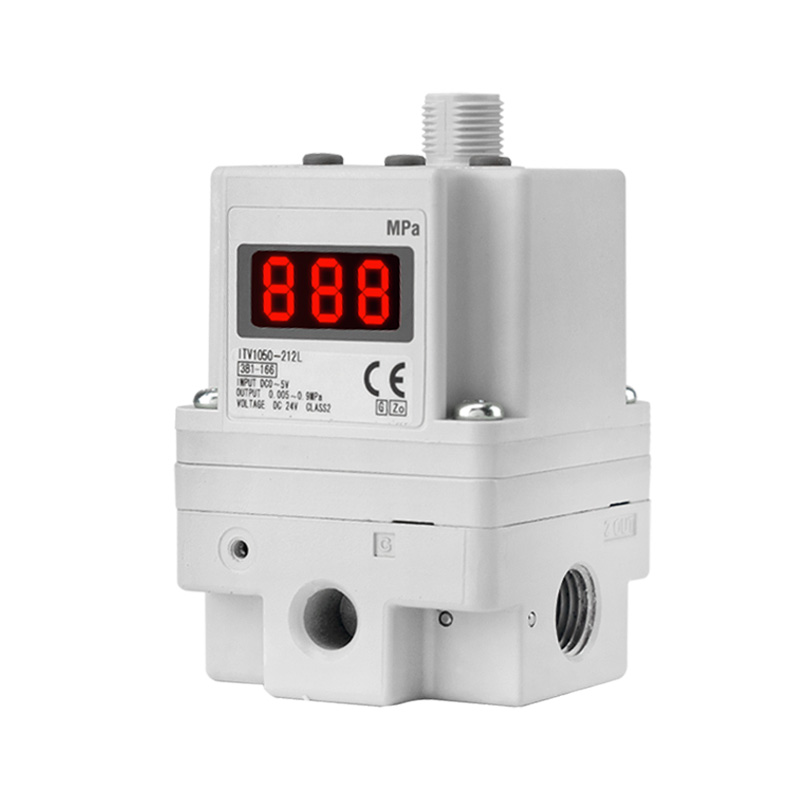

ITV Series High Flow Electro-Pneumatic Proportional Valve

Merk: SOLH dening Richge Technology

Product Positioning & Prinsip Kerja

   1. Product Positioning

     Katup proporsional elektro-pneumatik SOLH ITV minangka komponen konversi listrik-kanggo-pneumatik sing bisa diganti SMC. Iku nyadari imbuhan tekanan udara terus-terusan stepless liwat sinyal kontrol elektrik, kanthi ngganti manual klep ngurangi tekanan kanggo entuk otomatis, remot remot regulasi tliti dhuwur, lan khusus optimized kanggo heavy-tugas sirkuit pasokan udara aliran gedhe.

   2. Fungsi Inti & Prinsip

     - Fungsi Inti: Ngonversi sinyal kontrol listrik dadi tekanan udara sing bisa diatur tanpa langkah kanggo regulasi tekanan otomatis & remot

     -- Prinsip Kerja: Sistem umpan balik proporsional elektro-pneumatik loop tertutup. Sensor tekanan sing dibangun ngawasi tekanan output ing wektu nyata lan mbenerake penyimpangan kanthi otomatis, menehi akurasi kontrol sing luar biasa lan kacepetan respon cepet

     - Kelas Perlindungan Lingkungan: IP65 tahan debu & tahan cipratan, operasi stabil ing kahanan bengkel industri sing keras

Dhuwur Flow Series Model Tabel Referensi Cepet

Spesifikasi Teknis Umum Universal

     -- Cairan sing ditrapake: Udara tekan garing

     - Tekanan Inlet Maks: 1,0 MPa

     -- Suhu sekitar & Sedheng: -5 ~ +60 ℃

     - Sumber Daya: DC24V ± 10% (versi parsial ndhukung DC12–15V)

     -- Konsumsi Daya: ≤4W (model dilengkapi komunikasi)

     -- Sinyal Output Monitor: Analog DC1–5V linear kanthi tekanan output aktual

     -- Pilihan Benang Port: Utas paralel Rc / NPT / G, fitting push-in cepet opsional

Jinis Sinyal Input & Definisi Sufiks Model

  1. Sinyal Kontrol sing kasedhiya

     -- Input analog (mainstream): Sinyal tegangan DC0–10V, sinyal arus 4–20mA

     -- Prasetel multi-tahap: fungsi prasetel tekanan tetap 4-titik / 16-titik I/O

     -- Komunikasi Fieldbus: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (mbutuhake aksesori papan komunikasi khusus)

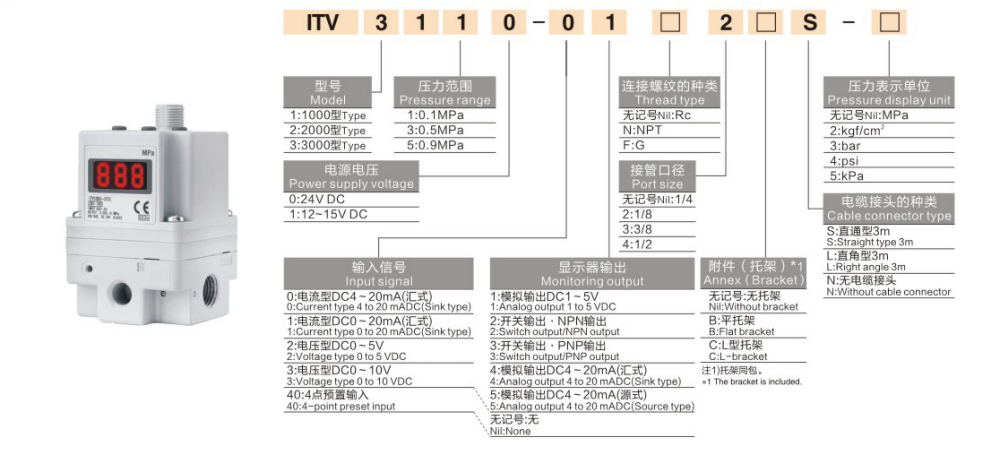

 2. Tuladha Kode Model:ITV2050-31F2BN3

     -- ITV2050: ITV2000 seri aliran medium

     -- 31: Utas port G1/4

     -- F: braket pemasangan datar

     -- 2: input tegangan analog DC0–10V

Kaluwihan Produk Inti

  1. Highly nganyari kinerja aliran dhuwur

     -- Kapasitas aliran Max tambah udakara 5 kaping dibandhingake karo seri ITV aliran cilik standar, kanthi sampurna nyukupi syarat gerakan reciprocating cepet saka silinder bolongan gedhe lan peralatan sinkron multi-silinder.

  2. Presisi dhuwur banget & stabilitas jangka panjang

     -- Akurasi kontrol ing ± 1% F.S., kacepetan respon ultra-cepet lan fluktuasi tekanan cilik, becik kanggo perakitan presisi, pangolahan semikonduktor, lapisan otomatis lan jalur produksi standar dhuwur liyane.

  3. Kompak entheng optimized outline

     - Bobot model ITV2100 suda 19% vs generasi sadurunge, krenjang fleksibel & dipasang ing dhasar supaya pas karo ruang instalasi sing winates.

  4. Pangguna-loropaken operasi cerdas

     - Tampilan digital LED kanthi padhang dhuwur sing dibangun kanggo visualisasi nilai tekanan wektu nyata; dilengkapi algoritma diagnosis diri lan output weker kesalahan kanggo nyederhanakake pemecahan masalah & pangopènan ing situs.

Skenario Aplikasi Industri Khas

     -- Kontrol tekanan kanggo silinder aliran gedhe & aktuator pneumatik: Mesin pengemasan, peralatan dispensing & gluing otomatis

     -- Saklar tekanan otomatis multi-tahap: Peralatan las, stasiun riveting, sistem kontrol tegangan film & kawat

     -- Loop proses pneumatik ultra-presisi: Manufaktur semikonduktor, pengujian optik, peralatan otomatisasi presisi medis

     -- Penyesuaian tekanan remot terpusat ing jalur produksi otomatis: Ganti sawetara set regulator manual kanggo kontrol tekanan digital siji-mandeg

Pedoman Pemilihan Model

     -- Pilih seri miturut tingkat aliran sing dibutuhake: ITV1100 kanggo aliran cilik mikro, ITV2100 kanggo aliran medium universal, ITV3100 kanggo peralatan tugas abot aliran dhuwur

     -- Konfirmasi kisaran tekanan sing bisa diatur kanggo nutupi kabeh syarat tekanan kerja proses (0.005–0.9 MPa opsional lengkap)

     -- Tipe sinyal kontrol sing cocog: voltase analog DC0–10V minangka pilihan standar; pilih papan komunikasi khusus yen kontrol digital fieldbus dibutuhake

     -- Konfirmasi formulir pemasangan: Gunung dasar / dipasang ing sisih / braket dipasang kanggo cocog karo tata letak pipa udara ing situs

Ringkesan Siji Kalimat

     Katup proporsional elektro-pneumatik aliran dhuwur SOLH ITV nyadari pangaturan tekanan digital stepless liwat sinyal kontrol listrik, dilengkapi kapasitas aliran ultra-gedhe, proteksi industri IP65 lan antarmuka sinyal analog / fieldbus multi-jinis, dadi komponen kontrol inti kanggo remot, presisi dhuwur, regulasi tekanan udara volume dhuwur ing kabeh sistem pneumatik otomatis.
