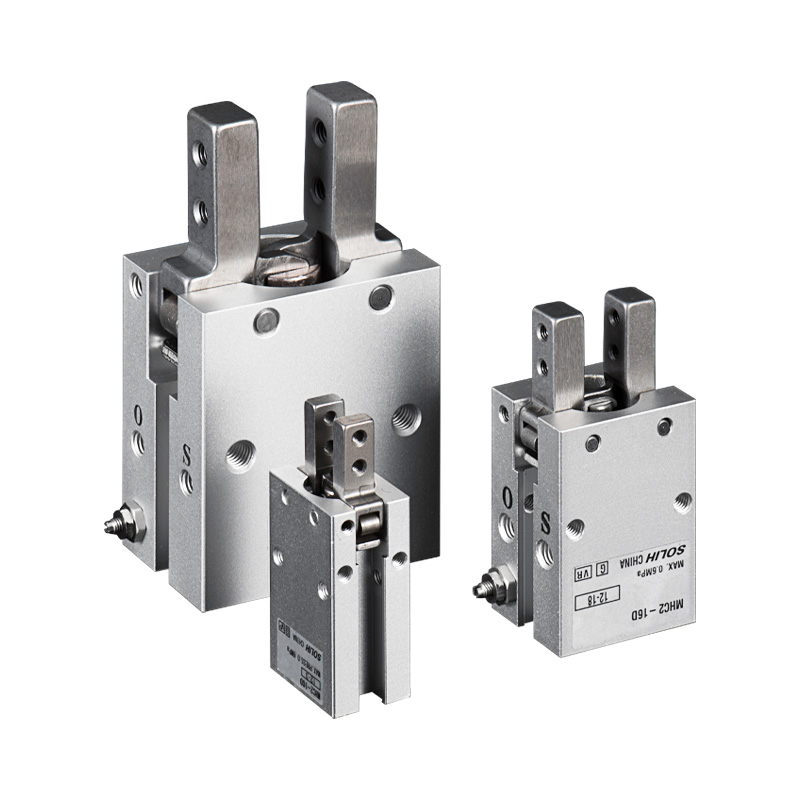

SOLH MHC2 Series Angular Pivot Pneumatic Gripper Full Product Pambuka

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH MHC2 seri standar poros sudut 2-rahang pneumatic gripper. Didorong dening mekanisme rocker dobel piston, jaws muter ngubengi titik poros ngisor tinimbang lelungan paralel linear. Sudut ayunan rahang maksimal: 30°. Ukuran bolongan kasedhiya: 6/10/16/20/25mm. Rong varian operasi: akting ganda (D) & akting tunggal normal mbukak (S). Katup throttle sing bisa diatur kanggo ngatur kacepetan. Kompatibel karo saklar magnetik seri M9BW kanggo umpan balik status mbukak / ditutup. Pertukaran dimensi langsung karo MHC2 sing diimpor

     Pelengkap kanggo gripper podo MHZ2: MHZ2 = terjemahan linear rahang; MHC2 = rahang swing rotary. Becik kanggo papan instalasi sing jero lan aplikasi sing nyekel benda kerja sisih njaba.

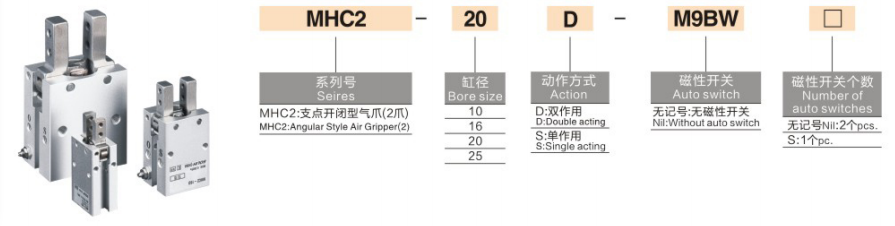

Aturan Coding Model Lengkap

  1. Format: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Kode seri, gripper sudut poros standar

     -- 16: Ukuran bolongan: 6 / 10 / 16 / 20 / 25 mm

     -- Mode Operasi

       * D: Double Acting - Clamps pasokan udara, ngeculake udara mbalikke; torsi clamping dhuwur, jinis universal mainstream

       * S: Single Acting NO Normally Open — Clamps pasokan udara; spring kanthi otomatis ngeculake workpiece nalika online Cut

         Cathetan: MHC2 standar ora nyedhiyakake varian single acting normally closed (NC).

     -- Segmen tengah: Opsi awak (varian awak cendhak / port mburi MHCA2; kosong = model dasar port sisih standar)

     -- M9BW: Ngalih Magnetik

        * Kosong = Ora ana saklar (ring magnet sing wis diinstal, mung slot dipasang)

        * M9BW / M9BL = switch magnetik solid-state universal kanggo umpan balik posisi

     -- Sufiks: Jumlah saklar magnetik

        * Kosong = 2 pcs standar (deteksi posisi clamp & release)

        * S = Mung 1 saklar magnetik tunggal

  2. Tuladha Tatanan Standar

    MHC2-16D-M9BW:MHC2 standar sudut pangsi gripper, bore 16, pindho tumindak, 2pcs M9BW ngalih Magnetik, standar awak port sisih.

Prinsip Kerja & Keuntungan Kompetitif Inti

  1. Pivot Rocker Swing Mekanisme

     Jaws muter ngubengi poros ngisor. Tips rahang nggedhekake metu nalika mbukak. Sampurna kanggo clamping sisih njaba ing ngendi grippers paralel duwe risiko gangguan mekanik amarga papan ambane ora cukup. Range ayunan: +30° ~ -10°.

  2. Symmetric Dual Piston Drive

     Ngasilake torsi clamping gedhe; loro rahang ayunan sinkron karo mbukak imbang. Katup throttle siji-arah sing dibangun, ora ana kelengkapan kontrol kacepetan ekstra sing dibutuhake kanggo nyetel kecepatan mbukak / nutup.

  3. Awak Kompak Dhuwur Kurang

     Garis tipis, apik kanggo efektor mburi robot miniatur lan instalasi kabinet sing sempit.

  4. Operasi Bebas Minyak

     Pelumas layanan dawa wis diisi ing pabrik, kompatibel karo hawa kompres sing disaring garing kanggo muter terus.

  5. Deteksi Posisi Magnetik Siap

     Dibangun ing ring Magnetik, kerjo bareng karo M9BW ngalih kanggo ngirim sinyal status rahang kanggo PLC kanggo workpiece ngarsane pangadilan.

  6. Multi-Directional Mounting Base

     Nemokake bolongan pin lan bolongan dipasang ing permukaan ngisor; horisontal & vertikal soyo tambah didhukung. Perlengkapan khusus sing ditambahi bisa dipasang ing rahang.

Tabel Spesifikasi Teknis Umum Unified

Clamping Torque Table @0.5MPa (Unit: N·m)

Pilihan Comparison: MHC2 Angular Gripper VS MHZ2 Parallel Gripper

Pandhuan Pilihan Langkah-langkah

  1. Pilihan Mode Operasi

     -- 24h otomatis massa terus-terusan, nuntut torsi clamping maksimum → D pindho tumindak (utama sing disenengi)

     -- Hot pressing / stamping stations, auto release kanggo nyegah workpiece crushing sawise mundhut daya → S single acting NO

        MHC2 seri standar tanpa NC daya-mati jinis ditahan. Yen clamping permanen sawise mateni daya dibutuhake, pilih seri MHZ2-C.

  2. Paukuman Kondisi Kerja

  ✅ Prioritasake MHC2 yen:

     -- ambane peralatan winates; gripper linear podo ngganggu pigura sak lelungan

     -- Proses pakan sisih, njupuk workpiece saka circumference njaba

     -- Clamping njaba kanggo omah plastik cilik, tutup botol, bagean tubular

     -- Robot mini EOAT mbutuhake garis gripper kompak ultra-tipis

  ❌ Pilih MHZ2 yen:

     - Workpiece mbutuhake clamping stabil pusat tanpa torsi rotary

     - Perlengkapan khusus sing dawa dibutuhake (risiko atenuasi torsi parah)

     -- Posisi ulang ultra-dhuwur ± 0.01mm wajib

     -- Power-off clamping permanen (NC biasane ditutup) dibutuhake

  3. Pilihan Deteksi Sinyal

     -- Lini produksi kanthi otomatis kanthi identifikasi benda kerja PLC → Nglengkapi saklar magnetik M9BW

     -- Perlengkapan manual prasaja tanpa logika otomatis → Model dhasar tanpa switch

Skenario Aplikasi Industri Khas

     -- Otomasi 3C: Clamping njaba omah plastik & konektor, perakitan komponen miniatur

     -- Mesin Pengemasan: Picking tutup botol, transfer lateral saka kothak materi cilik

     -- Alat Inspeksi: Posisi njaba kanggo benda kerja tubular lan silinder

     -- Efektor mburi robot mini kanggo pilihan sisih & diselehake ing papan sing terbatas

     -- Peralatan tambahan cetakan injeksi: Demolding & njupuk bagean plastik mikro

Sirkuit Pneumatik sing cocog karo standar

  1. Circuit 1: Umum Double Acting Gripper Circuit

     Unit layanan udara AFC → 4V210 5/2 solenoid valve → PU6 tubing → MHC2 sudut gripper (M9BW switch kabel menyang PLC input)

  2. Sirkuit 2: Sirkuit Safety Normally Open Acting Tunggal (rilis otomatis sawise mundhut daya)

     -- Regulator tekanan AR → katup solenoid 3V 3/2 → MHC2-XXS aksi tunggal NO gripper

Pancegahan Operasi & Maintenance

     -- Pasang saringan udara presisi seri AF 5μm hulu; bledug mlebu pivot joint bakal nimbulaké macet.

     - Nyilikake dawa extension fixture; peralatan maneh mimpin kanggo abang pasukan efektif abot lan risiko workpiece slipping.

     -- Ngindhari beban abot sing eksentrik; pasukan unilateral accelerates nyandhang saka pin poros.

     -- Nyetel kacepetan rahang kanthi bertahap kanthi throttle sing dibangun; impact dhuwur-kacepetan cepet bakal ngrusak workpieces.

     -- Segel standar ora tahan kanggo asam kuwat, alkalin & pelarut organik; segel karet fluorine versi selaras kanggo lingkungan korosif.

Ringkesan Siji Kalimat

     SOLH MHC2 pivot sudut swing pneumatic gripper nganggo mekanisme rahang puteran rocker kanthi mode operasi D / S lan throttle kacepetan dibangun, profil rendah sing kompak kanggo clamping pembungkus sisih njaba ing stasiun sing sempit, kompatibel karo saklar magnetik M9BW, akeh digunakake kanggo tutup botol, omah plastik lan peralatan robot cilik 3C, ngemas sisi robot.
