Merk: SOLH dening Richge Technology

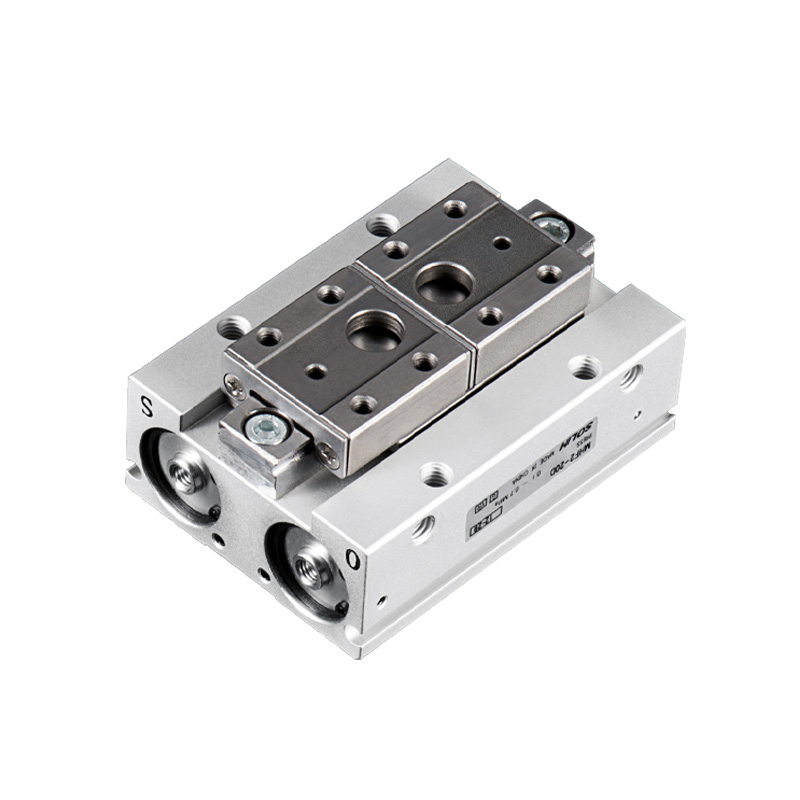

Seri SOLH MHF2 yaiku ultra-flat dual-piston linear guide 2-jaw parallel gripper. Sorotan inti: Dhuwur awak mung 1/3 saka gripper MHZ2 sing padha, kanthi efektif nyuda wayahe mlengkung nalika njaga presisi posisi sing dhuwur. Telung kisaran stroke opsional kasedhiya. Struktur pemasangan papat sisi. Dirancang khusus kanggo aplikasi tliti dhuwur-dhuwur sing winates ing papan ultra-wates: modul linear miniatur, robot cilik EOAT, semikonduktor, elektronik lan stasiun perakitan presisi.
-- Struktur: Piston ganda + rel guide linear presisi (Φ25/Φ32 nganggo pandhuan bantalan bola sing sirkulasi). Gerakan rahang linear paralel murni tanpa ngayun, kaku dhuwur. Badan utama paduan aluminium, rahang baja tahan karat, cincin magnet sing dibangun. papat-sisi Magnetik ngalih soyo tambah grooves; opsi soyo tambah: bolongan tapped ngisor / bolongan tapped sisih / instalasi liwat-bolongan.
-- Tipe aksi: Dobel Akting D mung (kontrol udara bidirectional, ora ana versi akting tunggal). Katup throttle sing dibangun kanggo kacepetan obah sing bisa diatur lan operasi sing lancar.
-- Tata letak Ultra-flat: Dhuwur suda udakara 66% dibandhingake karo MHZ2 kanthi gaya clamping sing padha, ngedhunake momen mlengkung pungkasan lan ningkatake stabilitas posisi.
-- Konfigurasi Stroke: 3 pilihan stroke saben bolongan: D (Short) / D1 (Medium) / D2 (Long) kanggo cocog widths workpiece beda.
-- Akurasi Posisi: Baleni akurasi ± 0.04 ~ ± 0.05mm, stabil ing siklus frekuensi dhuwur.

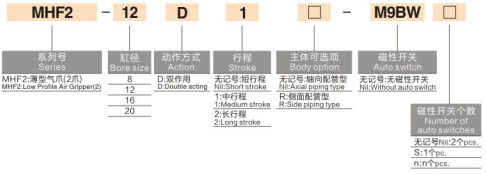

1. Tuladha Model:MHF2-16D1-S-M9BW
|
Segmen |
Kode |
Katrangan |
|
1 |
MHF2 |
Seri: Gripper paralel ultra-tipis |
|
2 |
16 |
Ukuran bolongan: 8,12,16,20,25,32mm (Φ25/32 spesifikasi gedhe anyar) |
|
3 |
D/D1/D2 |
Stroke grade / D = Short stroke / D1 = Medium stroke / D2 = Long stroke |
|
4 |
-S |
Opsi dering magnetik Kosong = Ora ana magnet; S = Built-in ring magnetik kanggo saklar magnetik |
| 5 | -M9B |
Tipe saklar magnetik M9B(NPN) / M9N(PNP) / M9P Panjang kabel: standar 0,5m; W=1m L=3m |
|
6 |
Kode pemasangan sufiks |
Blank = Lubang ketup standar 2 = Pemasangan liwat-bolongan F = Tipe tetep rahang tunggal |
2. Tuladha Tatanan Standar
2.1 MHF2-20D2-S-M9BW
-- Bore 20, long stroke D2, built-in magnetic ring, M9B magnetic switch with 1m cable.
|
Parameter Item |
Spesifikasi standar |
| Jumlah Jaw |
2 rahang, bukaan & tutup linear paralel murni |
| Mode operasi |
Mung Akting Ganda (Ora ana varian akting tunggal) |
| Tekanan Operasi |
Bore 8: 0.15~0.7MPa Bore 12~32: 0.1~0.7MPa (Tekanan kerja optimal: 0.5MPa) |
| Tekanan Bukti |
1.0 MPa |
| Suhu sekitar |
-10 ~ 60 ℃ (ora ana icing ing njero pipa udara) |
| Baleni Akurasi Posisi |
Bore 8/12:±0.05 mm Borong 16~32:±0.04 mm |
| Frekuensi Operasi Max |
Stroke cendhak (D): 120 cpm Stroke Sedheng/Long(D1/D2):60 cpm |
| Utas Port Udara |
8/12:M3×0.5 16/20/25/32:M5×0.8 |
| Lubrication |
Operasi tanpa lenga; NSF-H1 food grade grease opsional |
| Instalasi Ngalih |
alur Muter papat sisih, ngalih Magnetik bisa diinstal ing loro-lorone |
| Pilihan Pemasangan |
Ngisor, sisih, liwat-bolongan, multi-arah instalasi universal |
|
bolongan (mm) |
Model Lengkap |
Perjalanan Rahang Tunggal (mm) |
Bukaan Total Maks (mm) |
Gaya Penjepit (N) |
Dhuwur awak (mm) |
Bobot Net (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Wigati penting: Clamping force sudo minangka rahang extension dawa L mundhak. Sampeyan kudu mriksa wayahe mlengkung sing diidini sajrone pilihan, faktor safety ≥1.5.
-- Instalasi spasi strictly winates & dhuwur diwatesi: slim linear modul, miniatur robot end effector
- Permintaan momen lentur sing sithik, presisi dhuwur paralel stabil: semikonduktor, elektronik 3C, perakitan hardware presisi
-- Persyaratan pencocokan stroke fleksibel: pilih stroke cendhak / medium / dawa kanggo ngganti jembar workpiece sing beda
- Perlu pemasangan multi-sudut & deteksi posisi dual-side kanggo mekanisme terpadu sing kompak
-- Pilih ukuran bore & stroke miturut watesan dhuwur lan jembaré workpiece: Urutan prioritas D (cekak) → D1 (sedheng) → D2 (dawa)
-- Tambah suffix -S ring magnetik + M9B/M9N/M9P switch yen rahang mbukak/tutup umpan balik posisi dibutuhake dening PLC
-- Pilihan pemasangan: Lubang tapped standar (standar); seselan -2 kanggo instalasi liwat-bolongan cocok kanggo platform slim lan kurung
-- Priksa beban: Kontrol jaw extension dawa L; ngindhari beban offset sing gedhe banget ngluwihi wayahe mlengkung sing diidini
-- Bore gedhe Φ25/32: Nganggo pandhuan bantalan bal sing sirkulasi, kaku sing luwih dhuwur kanggo benda kerja sing luwih abot
SOLH MHF2 ultra-tipis dobel akting pneumatik gripper fitur desain ultra-low profil, telung gelar saka pilihan stroke, papat sisi soyo tambah lan ± 0,04 ~ ± 0,05mm presisi dhuwur, dilengkapi M9 kompatibel seri Magnetik ngalih, kurang mlengkung-momen kompak gripping solusi kanggo miniatur robot EOAT, semikonduktor lan perakitan otomatis.
