Merk: SOLH dening Richge Technology

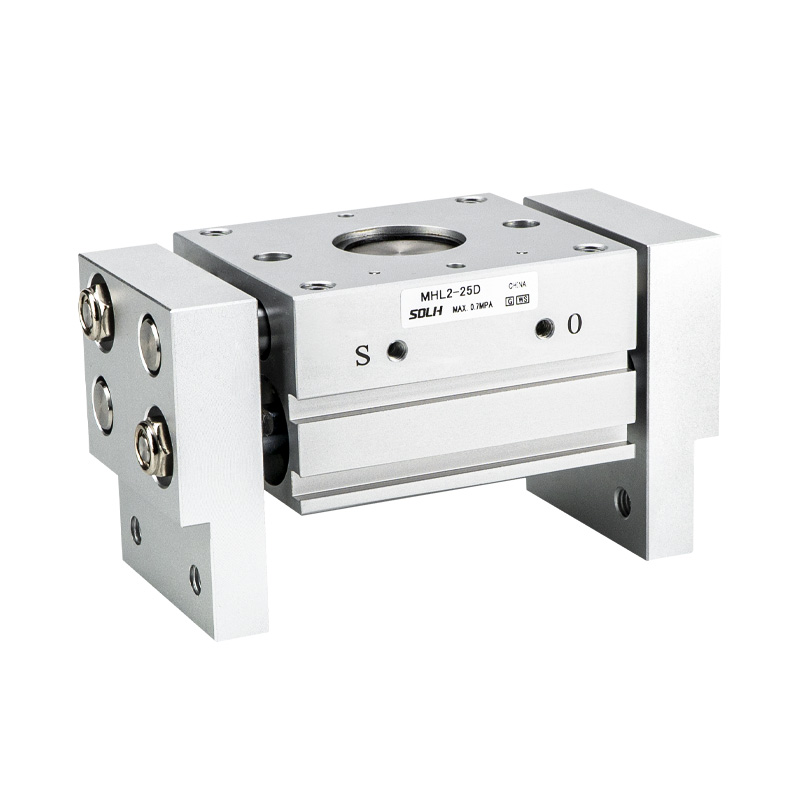

SOLH MHL2 seri punika sudhut-stroke rak & pinion sinkron paralel gripper. Kaluwihan inti: pasukan clamping kuat, lelungan mbukak Ultra-sudhut, rigidity struktur dhuwur lan opsi soyo tambah Versatile. Cocog kanggo transportasi barang kerja sing abot & gedhe, genggaman bagean ukuran lebar lan clamping paralel kanthi beban dhuwur. Digunakake kanthi otomatis ing loading / unloading otomatis, peralatan mesin lan mesin kemasan.
-- Transmisi: Rak & mekanisme pinion njamin gerakan rahang sinkron tanpa nutup kerugian; tata letak piston dual ngirim pasukan clamping kuwat ing outline kompak.
- Konstruksi: Badan paduan aluminium, rahang baja tahan karat, cincin magnet sing dibangun. Kabeh poros puteran nganggo bantalan resin sing diresapi minyak ditambah segel wiper bledug sing terintegrasi, tahan bledug sing apik lan umur layanan sing luwih dawa.
-- Mode Operasi: Mung Akting Ganda (D), ora ana varian akting tunggal. Dibangun ing throttle luwes kanggo kontrol kacepetan Gamelan. Four slot Magnetik ngalih soyo tambah kanggo tata letak deteksi posisi fleksibel.
-- Pilihan Stroke: 3 stroke standar saben bolongan: D (Short) / D1 (Medium) / D2 (Long), kompatibel karo clamping diameteripun njaba lan gripping diameteripun njero kanggo macem-macem widths workpiece.
-- Akurasi Posisi: Baleni akurasi posisi ± 0.1mm, kinerja clamping stabil ing kondisi mbukak abot.

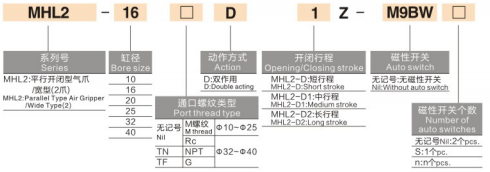

1. Tuladha Model: MHL2-32D2-TF-M9BW
|
Segmen |
Kode |
Katrangan |
|
1 |
MHL2 |
Seri: Wide opening podo gripper pneumatik |
|
2 |
32 |
Ukuran bore: 10,16,20,25,32,40mm (nutupi beban cilik, medium & abot) |
|
3 |
D/D1/D2 |
Stroke gradeD = Short strokeD1 = Medium strokeD2 = Long stroke |
|
4 |
TN/TF |
Spesifikasi Utas PortTN = Utas NPT; TF = Utas G (khusus kanggo ø32/40) ø10~25 Utas metrik standar M |
|
5 |
-M9BW |
Model saklar magnetikM9B(NPN) / M9N(PNP) / M9PW=1m kabel / L=3m / Z=5m |
|
6 |
Sufiks adat |
-X28: Jembar tertutup sing bisa diatur-X53: Segel EPDM-X79: Pelumas kelas pangan lan pilihan khusus liyane |
2. Referensi Urutan Standar
MHL2-40D2-TF-M9BL Bore 40, long stroke D2, G thread port, dibangun ing magnet, M9B ngalih karo 3m kabel.
|
Parameter Item |
Spesifikasi standar |
| Konfigurasi Jaw |
2 rahang, bukaan & tutup linear paralel |
| Mode operasi |
Dobel Akting mung |
| Tekanan Operasi |
ø10~25: 0.15~0.6 MPaø32~40: 0.1~0.6 MPa (Disaranake:0.5 MPa) |
| Tekanan Bukti |
1.0 MPa |
| Suhu sekitar |
-10 ~ 60 ℃ (ora ana icing ing njero pipa) |
| Baleni Akurasi Posisi |
± 0,1 mm |
| Frekuensi Operasi Max |
Nyuda minangka bolongan & stroke increaseø10D ≈ 60 cpm; ø40D2 ≈ 20 cpm |
| Utas Port Udara |
ø10~25: M5×0.8ø32~40: Rc1/8 (TN/TF/NPT opsional) |
| Lubrication |
Operasi tanpa lenga; pangan-bahan / grease suhu dhuwur kasedhiya ing request |
| Mount Switch Magnetik Kab |
Papat slot sing dipasang, ndhukung 1 ~ 2 saklar magnetik |
| Cara Pemasangan |
Bolongan sing disadap awak / dipasang ing sisih / dipasang aksial / bolongan liwat, kompatibel multi-orientasi |
|
Lubang (mm) |
Jarak Clamp Referensi (mm) |
Gaya Penjepit (N) |
Kode Model D/D1/D2 |
Stroke Sisi Tunggal (mm) |
Total Range Opening (mm) |
Bobot Net (g) |
|
10 |
40 |
14 |
MHL2-10D/D1/D2 |
20/40/60 |
20/40/60 |
280/345/425 |
|
16 |
40 |
45 |
MHL2-16D/D1/D2 |
30/60/80 |
30/60/80 |
585/795/935 |
|
20 |
40 |
74 |
MHL2-20D/D1/D2 |
40/80/100 |
40/80/100 |
1025/1495/1690 |
|
25 |
40 |
131 |
MHL2-25D/D1/D2 |
50/100/120 |
50/100/120 |
1840/1850/2775 |
|
32 |
80 |
228 |
MHL2-32D/D1/D2 |
70/120/160 |
70/120/160 |
2905/3275/3820 |
|
40 |
80 |
396 |
MHL2-40D/D1/D2 |
100/160/200 |
100/160/200 |
5270/6830/7905 |
⚠️ Cathetan: Jarak klem referensi: 40mm kanggo ø10~25; 80mm kanggo ø32~40. Gaya clamping efektif nolak nalika extension rahang mundhak. Faktor safety ≥1.5 kudu dilindhungi sajrone verifikasi beban.
-- Benda kerja sing abot / gedhe sing mbutuhake gaya clamping sing kuat lan stroke bukaan sing amba, kayata pipa abot, piring lan tray material
-- Aplikasi nuntut gerakan paralel sinkron tanpa defleksi, kanthi tata letak pemasangan multi-arah sing fleksibel
-- Kahanan kerja keras sing rawan bledug (munggah alat mesin, penanganan bagean casting), mbutuhake resistensi bledug sing dipercaya lan umur layanan sing dawa
- Sistem sing mbutuhake clamping diameter njaba lan grip diameter njero, kompatibel karo macem-macem ukuran bagean liwat pilihan 3 stroke
-- Nemtokake beban luwih dhisik sadurunge milih bolongan: Ngitung pasukan clamping sing dibutuhake adhedhasar bobot workpiece, dawa ekstensi rahang lan faktor safety ≥1.5, banjur cocog ukuran bolongan sing cocog.
-- Pilih goresan miturut jembaré benda kerja: Urutan prioritas D(singkat) → D1(sedheng) → D2(dawa), ngindhari stroke sing berlebihan.
-- Deteksi posisi: Dilengkapi saklar magnetik seri D-M9□ (NPN/PNP/non-kontak) kanggo umpan balik rahang mbukak/tutup; papat soyo tambah slot ngidini noto fleksibel.
-- Pemasangan & konfigurasi port: ø10~25 nganggo M5×0.8; ø32~40 pilih Rc1/8 karo TN/TF/NPT thread. Pilih tapped / liwat / dhasar gunung sisih miturut lumahing instalasi.
-- Proteksi & pangopènan bledug: Pengikis debu terpadu standar. Tambah -X85/-X86 versi adat tahan bledug kanggo lingkungan bledug abot; ajeg resik bantalan lan rings sealing.
SOLH MHL2 rak & pinion sudhut-stroke podo gripper pneumatik ngirim pasukan clamping abot karo telung pilihan stroke, dibangun ing struktur bledug-bukti lan multi-arah soyo tambah, kompatibel karo njaba & diameteripun njero gripper, becik heavy-tugas gripper kanggo mesin loading alat, piring & tray nangani lan peralatan automation packaging.
