MRHQ Series Integrated Rotary Gripper (Tipe Vane, Gripping & Rotation All-in-One)

Merk: SOLH dening Richge Technology

Ringkesan produk

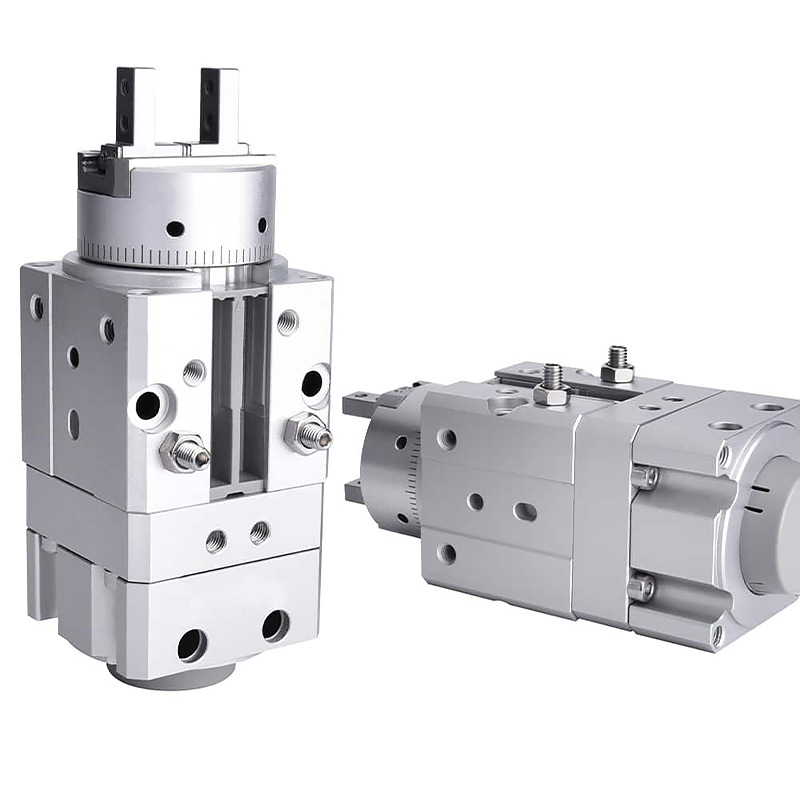

     Seri SOLH MRHQ minangka aktuator terpadu sing nggabungake silinder puteran tipe vane lan gripper 2 rahang paralel. Kaluwihan inti: struktur terpadu ultra-kompak, standar 90 ° / 180 ° ngarepke ayunan, ± 10 ° imbuhan sudhut, 5-arah universal soyo tambah, kacepetan dhuwur & operasi tliti dhuwur. Iki minangka solusi sing disenengi kanggo clamping workpiece, flipping, owah-owahan arah garis transfer lan stasiun ruang terbatas. Ganti kombinasi diskrèt saka Tabel Rotary + gripper kapisah kanggo menakake tata mechanical.

Struktur Inti & Fitur Kerja

     -- Prinsip Operasi: Unit puteran baling-baling terintegrasi nyurung rotasi poros output, dicocogake karo gripper paralel sing dibangun. Struktur siji-potongan tanpa braket nyambungake ekstra.

     -- Merit Integrasi: Sakabèhé dawa shortened dening ~ 20% dibandhingake karo pamisah rotary table + perakitan gripper. Aja ngayun lan narik pipa / kabel sajrone rotasi kanggo gerakan sing luwih lancar lan respon sing luwih cepet.

     -- Penyesuaian Sudut Swing: Versi standar 90° lan 180°. Sekrup mandeg pungkasan mbisakake pangaturan total ± 10 ° (± 5 ° ing saben ujung) kanggo nyukupi syarat posisi multi-sudut.

     -- Pemasangan Fleksibel: 5 sisi pemasangan (2 sisi ujung aksial + 3 sisi samping). Nemokake bos ing bolongan pin posisi ndhuwur / ngisor lan sisih kanggo pusat cepet lan gampang dipasang.

     -- Bahan & Ketahanan: Badan aluminium anodized keras, segel baling-baling tahan aus lan rahang baja tahan karat. Urip layanan mekanik ≥5 yuta siklus, stabil kanggo garis otomatis frekuensi dhuwur.

     - Kompatibilitas Sensor: Pabrik dilengkapi cincin magnetik. Ndhukung nganti papat saklar magnetik: loro kanggo deteksi watesan rotary lan loro kanggo umpan balik rahang mbukak / ditutup kanggo ngerteni kontrol posisi loop tertutup.

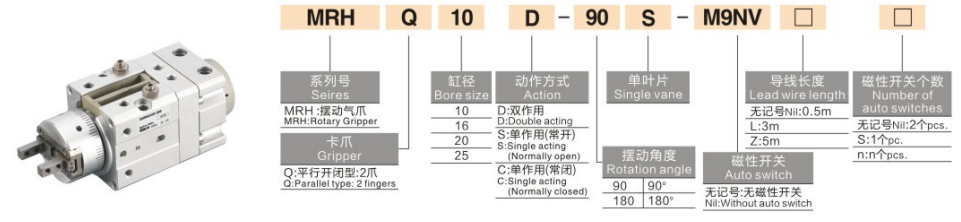

Aturan Coding Model Lengkap

 1. Tuladha Model:MRHQ16D-90S-M9B

  2. Tuladha Referensi Urutan Standar

     -- MRHQ10D-90S: Bore 10, double acting jaw, rotasi 90°, unit rotary vane tunggal, tanpa switch

     -- MRHQ25D-180S-M9BW: Bore 25, 180° ayunan, dilengkapi saklar magnetik M9BW

Spesifikasi Teknis Inti Universal (Tekanan Uji: 0.5MPa)

Kaluwihan Kompetitif Inti

  1. Struktur kabeh-ing-siji kompak, ngirit ruang & gerakan stabil

     - Fungsi gripping lan rotasi gabungan nyuda ukuran sakabèhé, ngilangi kabel / seret tabung sajrone rotasi, cocog kanggo rongga peralatan sing sempit.

  2. Standard 90 ° / 180 ° ayunan karo nggoleki amba tuning

     - Rentang rotasi ± 10 ° sing bisa diatur, cocog kanggo flipping workpiece, transfer arah lan proses posisi multi-sudut.

  3. 5-arah soyo tambah + struktur panggonan tliti

     -- Instalasi multi-orientasi aksial lan lateral, nemokake bos lan bolongan pin nyederhanakake pusat lan nyepetake wektu komisi.

  4. Frekuensi dhuwur & presisi dhuwur kanggo beban entheng / medium

     -- Akurasi ulang rahang ± 0.01mm, siklus rahang nganti 180cpm; dirancang kanggo workpieces kiro-kiro 0,1 ~ 5kg.

  5. ngawasi sensor multi-titik kanggo interlock PLC

     - Nganti patang saklar magnetik bisa dipasang kanggo ngawasi posisi watesan puteran lan status mbukak / ditutup rahang kanggo kontrol urutan otomatis.

Metode Pemasangan & Aplikasi Industri Khas

  1. Mounting Pilihan

     -- Pemasangan horisontal aksial: Owah-owahan arah benda kerja ing jalur perakitan

     -- Pemasangan vertikal longitudinal: Loading munggah-mudhun ditambah tumindak turnover kanggo piranti mesin

     -- Pemasangan sisih lateral: Sisih gripping & flipping ing stasiun Dibuwang

  2. Skenario Aplikasi Khas

     -- 3C & Elektronika: Gripping lan flipping housing telpon, tutup baterei lan komponen presisi miniatur

     - Komponen Otomotif: Transfer bagean plastik interior, unsur karet lan casting cilik

     -- Packaging & Logistics: Owah-owahan arah kanggo kothak cilik, palet lan bahan tas

     -- Otomasi Umum: Ngalih stasiun, turnover workpiece 180 ° lan perakitan posisi

3-Langkah Pandhuan Pilihan Cepet

  1. Pilihan bore adhedhasar massa workpiece

     -- 10 ≤ 1kg; 16 = 1~2kg; 20 = 2~3kg; 25 = 3~5kg. Njaga margin safety minimal 30%.

  2. Konfirmasi amba ayunan

     -- Pilih 90S kanggo turnover 90 °; pilih 180S kanggo 180 ° flipping. Pilih MRHQ yen rotary stroke fine adjustment dibutuhake.

  3. Konfigurasi cocog

     - Kontrol posisi loop tertutup: Pasang papat saklar magnetik seri M9 kanggo ngawasi status puteran lan rahang.

     -- Tata letak instalasi Dibuwang: Prioritasake model terpadu MRHQ tinimbang pamisah meja rotary + perakitan gripper.

Ringkesan Siji Kalimat

     SOLH MRHQ vane-jinis Rotary gripper nggabungake clamping rahang podo lan turnover Rotary menyang siji unit kompak karo standar 90 ° / 180 ° amba swing luwes, 5-arah soyo tambah lan kompatibilitas multi-sensor; solusi beban cahya & medium sing sampurna kanggo flipping workpiece, loading / unloading lan transfer arah ing garis produksi otomatis ruang terbatas.
