Seri TR Twin Shaft Cylinder | JIS Standard High-Rigidity Double Rod Cylinder

Merk: SOLH dening Richge Technology

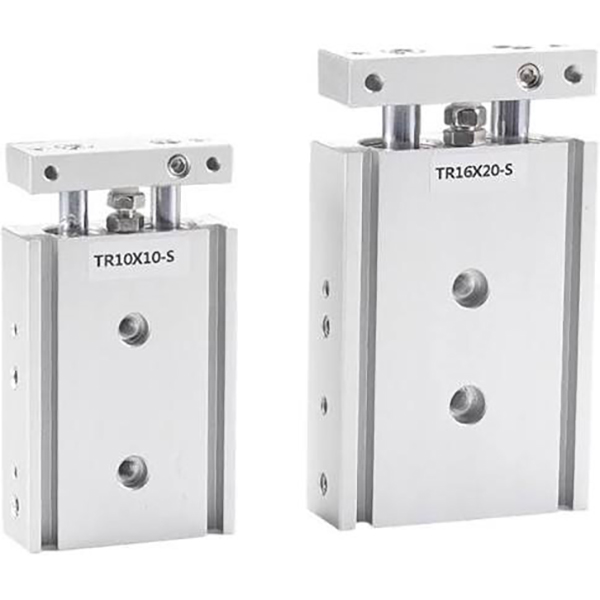

Gambaran Umum Produk & Struktur Inti

     Seri SOLH TR minangka silinder poros kembar standar JIS sing nganggo struktur pandhu arah ganda-piston lan bantalan geser (silinder kembar non-dual-piston). Ditampilake kanthi kaku ultra-dhuwur, kinerja anti-torsion sing apik lan resistensi beban lateral sing kuwat, ndhukung pemasangan fleksibel 3-sisi lan penyesuaian stroke sing tepat. Direkayasa kanggo syarat panuntun kanthi tliti dhuwur, silinder iki digunakake kanthi akeh ing proses otomatis kayata posisi presisi, tekanan benda kerja, transfer materi lan pamblokiran workpiece, dadi solusi panuntun beban abot sing dipercaya kanggo stasiun otomatisasi standar.

1. Kaluwihan Struktural Inti

• Struktur Rod Ganda Sinkron Kaku Dhuwur: Dilengkapi karo piston siji lan loro rod piston kaku podo, dicocogake karo geser prewangan bushes lengkap. Desain nyopir sinkron dual-rod entuk operasi nol-defleksi kanthi akurasi anti-rotasi ± 0.1 ° ~ ± 0.2 °, kanthi efektif ngilangi swinging rod lan njamin gerakan linear sing stabil.

• Adjustable Buffering & Stroke Fine-Tuning: Dibangun ing ngarep luwes karet anti-tabrakan pad ndhukung pas stroke fine-tuning lan alus buffering, kerjo bareng karo mburi tetep buffer kanggo ngurangi impact operasi, geter lan gangguan, adaptasi kanggo kahanan kerja reciprocating Kerep.

• Pemasangan Fleksibel & Desain Pipa: Bolongan soyo tambah Reserved ing ngisor, ndhuwur lan sisih lumahing éling 3-arah instalasi fleksibel. Tata letak piping dual-side opsional ngoptimalake susunan sirkuit udara kanggo struktur peralatan sing beda-beda. Grooves ngalih sisih standar ngidini instalasi ngalih Magnetik langsung tanpa krenjang ekstra.

• Konfigurasi Magnetik Standar: Built-in ring Magnetik (S suffix) kasedhiya kanggo deteksi posisi stroke; versi non-magnetik opsional kanggo skenario gangguan-sensitif khusus kanggo ketemu panjaluk fungsi warna.

2. Bentenipun Key vs Seri CXS / CXSJ

• Seri TR: Struktur rod dobel-piston siji karo output thrust siji-silinder standar, kaku sakabèhé sing luwih dhuwur lan kinerja anti-defleksi beban abot sing unggul, becik kanggo nuntun kaku dhuwur lan skenario beban abot.

• Seri CXS / CXSJ: Struktur rod dobel-piston kanthi output dobel dobel, nampilake gesekan sing luwih murah lan operasi kacepetan dhuwur sing luwih lancar, luwih cocog kanggo kahanan kerja short-stroke kanthi kacepetan dhuwur.

Klasifikasi Subseri Inti (Jenis Batang & Gaya Pemasangan)

Seri TR nyakup telung sub-model inti, kanthi lengkap nyakup skenario instalasi universal, sinkron bilateral lan ultra-kompak standar kanggo cocog karo panjaluk tata letak otomatisasi sing macem-macem.

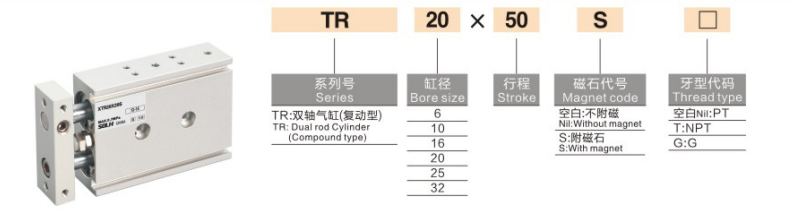

Aturan Penamaan Model Lengkap

Tuladha Model: TR20×50S

1. Naming Kode Definition

1. Kode Seri: TR (standar single rod) / TRW (double through rod) / TRJ (compact type)

2. Ukuran Bore: 6 / 10 / 16 / 20 / 25 / 32mm (jarak bore JIS standar lengkap)

3. Stroke Standar: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (stroke maks: 200mm)

4. Konfigurasi Ring Magnetik: S = ring Magnetik dibangun ing (ngalih Magnetik mountable, standar standar); Ora S = jinis non-magnetik (khusus khusus, jarang digunakake)

5. Tipe Utas Port: Utas PT (Rc) standar; Utas G opsional (sufiks G) / Utas NPT (sufiks T)

6. Ngalih Magnetik: Opsional D-M9B, D-A93, CS1-J, CS1-G lan model universal liyane, langsung diinstal ing sisih dilindhungi undhang-undhang grooves tanpa kurung

Parameter Teknis Standar Umum

(Kondisi tes standar: 20 ℃ suhu normal, hawa garing)

• Mode operasi: Double-acting single-piston driving

• Rentang Tekanan Kerja: 0.15~1.0MPa (φ6 bore: 0.2~1.0MPa)

• Tekanan Bukti: 1,5 MPa

• Suhu sekitar: -20 ℃ ~ 70 ℃ (lingkungan operasi bebas es)

• Kacepetan operasi: 30~500mm/s

• Akurasi Anti-Rotasi: ± 0,1 ° (bote ≥16mm, presisi dhuwur); ± 0,2° (φ6/φ10 bolongan cilik)

• Mode Buffer: Pad anti tabrakan karet sing bisa diatur ngarep + buffer karet tetep mburi (ora ana pilihan buffer udara)

• Ukuran Piping Port

￮ φ6 / φ10: M5×0.8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Pemasangan & Pipa: Pemasangan 3-sisi (ngisor / ndhuwur / sisih), tata letak pipa dual-side opsional kanggo adaptasi tata letak fleksibel

Data Tegangan & Tegangan Teoretis (@0.5MPa, Unit: N)

Struktur piston tunggal kanthi output dorong silinder tunggal standar, stabil lan dipercaya kanggo skenario panuntun abot

Pandhuan Pilihan Cepet

1. Tuntutan & Kekakuan: Pilih CXS / CXSJ kanggo output tikaman pindho lan tugas Pick-lan-panggonan kacepetan dhuwur; pilih seri TR kanggo nuntun dhuwur-kaku, resistance mbukak abot lan long-stroke operasi stabil.

2. Adaptasi Spasi Instalasi: Prefer CXSJ kanggo ultra-kompak papan sempit, CXS kanggo conventional kompak papan, lan TR kanggo papan standar lan long-stroke heavy-load skenario.

3. Pilihan Tipe Rod: Nganggo standar TR single-end rod kanggo siji-arah gerakan linear; milih TRW pindho liwat rod kanggo soyo tambah bilateral lan tumindak sinkron bidirectional.

4. Konfigurasi Deteksi Posisi: Pilih sufiks S kanthi dering magnetik internal (TRxx×xxS) yen deteksi posisi stroke dibutuhake.

Ringkesan Siji Kalimat

     Silinder poros kembar standar SOLH TR seri JIS nyedhiyakake kaku dhuwur, kinerja anti-rotasi sing tepat lan resistensi beban lateral sing kuwat, kanthi macem-macem jinis rod lan versi kompak sing kasedhiya, minangka solusi sing disenengi kanggo nuntun kanthi presisi dhuwur, long-stroke lan stasiun posisi otomatis lan transfer sing abot.
