Merk:SOLH dening Richge Technology

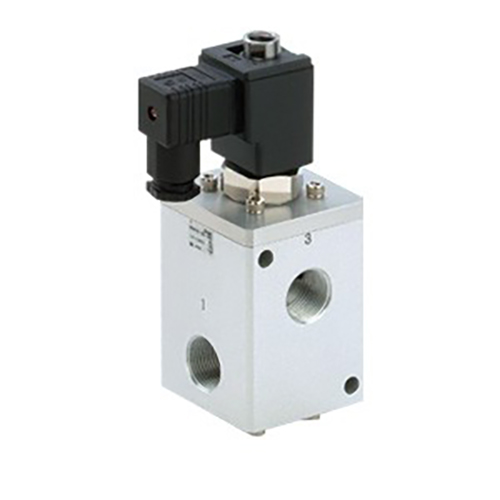

Dikembangake lan diprodhuksi dening SOLH ing Richge Technology, seri VCH400 (biasane diarani VCH410) yaiku katup solenoid poppet 3-port sing dioperasikake pilot tekanan dhuwur. Dirancang khusus kanggo saluran pipa udara lan gas inert tekanan medium & tekanan dhuwur, nduweni tekanan kerja maksimal nganti 5.0 MPa, kapasitas aliran sing luar biasa lan kinerja switch tekanan tinggi sing stabil, dadi komponen kontrol inti kanggo ngisi tekanan dhuwur, ventilasi lan peralatan industri switching tekanan.
|
Ikuem |
Rincian Spesifikasi |
| Struktur katup |
3-port, pilot dilakokno jinis poppet, segel elastomer polyurethane |
| Sedheng ditrapake |
Udara tekan, gas inert (Ora kompatibel karo gas korosif) |
| Range Tekanan Operasi |
0,5–5,0 MPa; Max tekanan bukti: 5.0 MPa |
| Kinerja Aliran |
Port G1/2: Area potongan efektif 100–110 mm², Cv 5.3–5.8G3/4 & Port G1: Area potongan efektif 110–120 mm², Cv 5.8–6.3 |
| Port Thread Standar |
G1/2, G3/4, G1 (ISO 1179-1 standar benang G paralel) |
| Kinerja Tanggapan |
Penyimpangan respon ≤ ± 2 ms; DC coil ngoper ing sawetara ms; Tundha cut-off kumparan AC 20–30 ms |
| Suhu Operasi Sekitar |
5 ~ 80 ℃ |
| Kelas Proteksi |
Konstruksi tahan netes, padha karo IP65 |
| Dirating Service Life |
Nganti 10 yuta siklus ngoper |
| Getaran & Tahan Kejut |
Ketahanan geter: 300 m/s²; Tahan kejut: 100 m/s² |

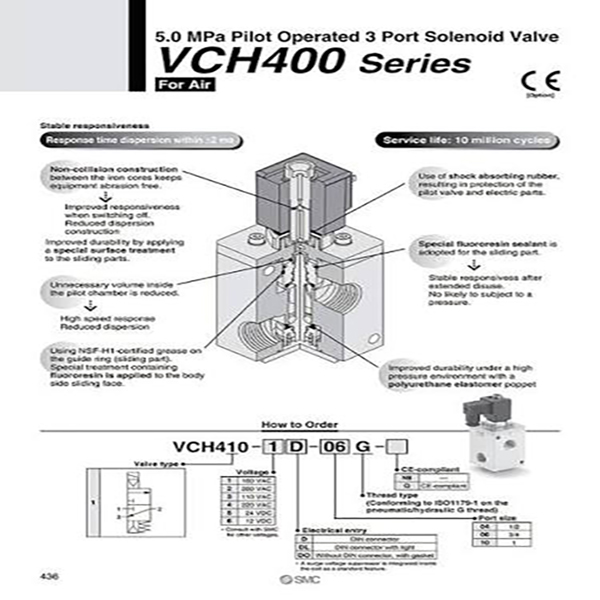

Tuladha Kode Model:VCH410-06-5D
--VCH410: Kode dhasar seri
--06: Kode ukuran port (G3/4)
--5D: sumber daya DC24V + konektor listrik DIN Kode suffix nutupi ukuran port, tegangan coil lan jinis terminal kabel kanggo diferensiasi konfigurasi lengkap.
Klasifikasi Fungsional
--VCH410 (NC Biasane Ditutup): Port output kanthi otomatis metu nalika dipateni, becik kanggo kontrol on-off sumber udara utama.
--Usable minangka klep pamilih lan daya & ventilasi kontrol daur ulang; tekanan bali lan sawetara tekanan switching kudu dikonfirmasi sadurunge desain pipa.
- Prioritas konfirmasi parameter inti: tekanan kerja, ukuran benang port, fungsi NC / NO, tegangan coil lan antarmuka kabel listrik.
--Kanggo ngoper tekanan dhuwur utawa kondisi kerja konversi tekanan dhuwur / kurang, cocog karo regulator tekanan dhuwur seri SOLH VCHR kanggo nyetabilake tekanan sirkuit penengah.
--Mbutuhake pasokan udara garing sing resik kanthi presisi filtrasi ≤5 μm; kabut lenga lan impurities partikel bakal nyepetake nyandhang segel lan shorten urip layanan drastis.
Orientasi pemasangan sing dilarang: Koil ora kudu madhep mudhun, supaya bledug, banyu lan partikel asing mlebu ing unit armature lan nyebabake macet.
--Torsi pengencang benang standar:
*G1/2, G3/4 port utas: 28–30 N·m
* Port thread G1: 36–38 N·m
--Priksa kanthi periodik kinerja sealing lan kenceng kabel listrik.
--Actuate siklus ngoper lengkap sapisan saben 30 dina kanggo nyegah poppet spool adhesion lan blockage disebabake negara statis long-term.
SOLH VCH410 tekanan tinggi pilot poppet 3-port katup solenoid ndhukung nganti 5.0 MPa meksa digunakake, dilengkapi polyurethane sealing elastis, aliran gedhe bandar standar G lan 10-yuta-siklus urip layanan, katup ngoper darmabakti dipercaya kanggo medium & dhuwur-tekanan udara lan inert gas & ventilasi sirkuit kontrol industri.
