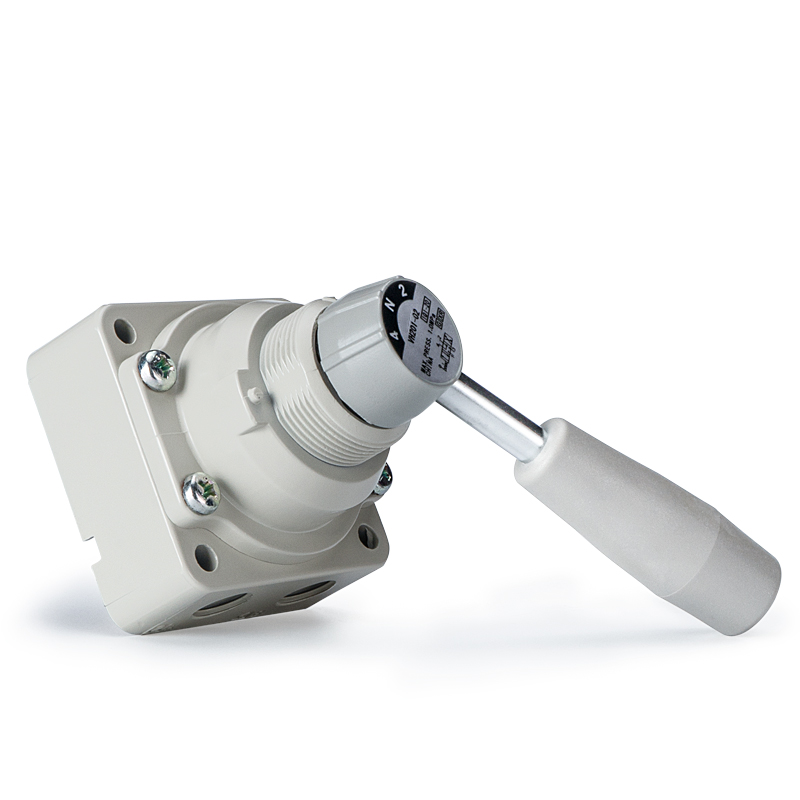

VH Series 4-Way Manual Rotary Hand Valve

Merk: SOLH dening Richge Technology

Product Positioning

     Seri VH minangka katup tangan puteran manual 4 arah sing dioperasikake kanthi rotasi pegangan 90 ° kanggo ngalih sirkuit udara. Iki digunakake digunakake kanggo owah-owahan arah manual, commissioning peralatan, mandeg darurat lan sumber udara ngoper ing sistem pneumatik, nampilaken struktur mechanical prasaja, linuwih stabil lan indikasi posisi visual cetha.

Struktur Inti & Prinsip Kerja

     -- Tipe katup: katup spool putar manual 4 arah

     -- Mode Operasi: 90 ° nangani rotasi kanggo ngoper posisi

     -- Definisi Port: Inlet suplai P, port output A/B, port exhaust R

     -- Telung fungsi pusat standar:

        1. Pusat Ditutup (Model 200/210): Kabeh port disegel ing posisi tengah kanggo njaga tekanan silinder

        2. Knalpot Tengah (Model 201/211): Port A & B disambungake menyang knalpot kanggo ngeculake tekanan lengkap

        3. 2-Posisi (Model 202/212): Ora ana posisi tengah, mung rong negara P→A / P→B

     -- Struktur Sealing: Precision rotary spool seal karo kebocoran internal ultra-rendah

     -- Pilihan Pemasangan: Pipa sisih / pipa ngisor; pemasangan panel / pemasangan awak katup langsung.

Spesifikasi Teknis Lengkap

  1. Parameter Umum Universal

     -- Cairan sing ditrapake: Udara tekan

     -- Bukti Tekanan: 1,5 MPa

     -- Tekanan Operasi Maks: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Suhu Sekitar & Sedheng: -5 ~ +60 ℃ (ora ana icing sing diidini)

     -- Sudut Rotasi Operasi: 90°

     -- Requirement Lubrication: Lubrication-free; Pelumasan lenga turbin ISO VG32 opsional

     -- Bahan: Badan katup – paduan seng / aluminium die-cast; nangani – resin engineering

  2. Ukuran Seri & Tabel Parameter Port

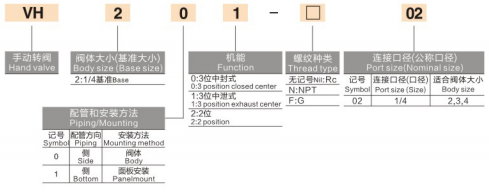

Katerangan Kode Model

  1. Tuladha: VH210-02

     -- VH: Kode seri dhasar

     -- 2: Kode ukuran (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Tata letak pipa (0 = port sisih, 1 = port ngisor)

     -- 0: Fungsi tengah (0 = tengah ditutup, 1 = knalpot tengah, 2 = 2-posisi)

     -- 02: Kode ukuran port (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Model Standar Popular

     -- VH210-02: 1/4", pipa ngisor, 3 posisi tengah ditutup (paling akeh digunakake)

     -- VH200-02: 1/4", pipa sisih, 3-posisi tengah ditutup

     -- VH201-02: 1/4", pipa samping, knalpot tengah 3 posisi

    -- VH310-03: 3/8", pipa ngisor, 3-posisi tengah ditutup

 Kaluwihan Produk Inti

  1. Operasi Intuisi karo Kunci Posisi Dibangun

      90 ° Rotary handle karo posisi ngalih katon cetha; kunci posisi mechanical terpadu nyegah misoperation sengaja.

  2. Telung Pilihan Fungsi Pusat kanggo Kahanan Kerja Beragam

     -- Tengah Ditutup (200/210): Njaga tekanan clamping silinder nalika peralatan mati

     -- Pusat Exhaust (201/211): Aman meksa relief lan sistem lengkap venting kanggo pangopènan

     -- 2-Posisi (202/212): Ngoper bidirectional prasaja tanpa posisi ditahan penengah

  3. Highly Fleksibel Multi-Mount Design

     Ndhukung loro piping sisih lan tata piping ngisor; rong cara instalasi kasedhiya: panel flush soyo tambah utawa langsung katup awak mbenakake.

  4. Langgeng Service Urip & Maintenance-Free

      Struktur sealing Rotary awet kanthi bledug lan resistensi kontaminasi sing luar biasa; ora perlu lubrication rutin utawa pangopènan.

Skenario Aplikasi Khas

     -- Ngalih bidirectional manual kanggo silinder pneumatik

     -- Kontrol manual sementara, ventilasi tekanan sajrone komisioning & pangopènan peralatan

     -- Isolasi mandeg darurat lan sumber udara dipotong kanggo interlock safety mesin

     -- Stasiun pemicu manual kanggo peralatan produksi semi-otomatis

     -- Demonstrasi sirkuit pneumatik lan bangku test pengajaran kontrol dhasar

Ringkesan Siji Kalimat

     Katup tangan puteran manual SOLH VH 4-way nduweni operasi puteran 90 °, telung fungsi tengah sing bisa diijolake, pilihan pipa sisih / ngisor lan metode pemasangan panel / katup dual, dadi komponen universal standar kanggo switch pneumatik manual, komisioning ing situs lan isolasi sirkuit udara safety.
