VM1 (VM100) Series Mini 2/3 Port Mechanical Poppet Valve

Merk: SOLH dening Richge Technology

 Product Positioning

     Seri VM1 (VM100) minangka katup poppet mekanik miniatur port 2/3 sing bisa diganti karo model asli SMC. Iku nganggo struktur panyegelan poppet sing dipercaya kanthi garis bobot entheng ultra-kompak, sawetara tekanan operasi sing jembar sing nutupi vakum lan tekanan positif, lan kepala aktuator sing bisa diganti. Digunakake kanggo deteksi posisi peralatan, sensing watesan stroke, operasi jog manual lan switch sirkuit udara cilik ing mesin otomatis kompak.

Spesifikasi Teknis Inti (Seri VM100 / VM1)

  1 Parameter dhasar

     -- Jinis Sirkuit: 2-port (NC / NO), 3-port (NC / N.O.)

     -- Struktur: Tipe poppet tumindak langsung kanthi kinerja sealing sing ketat

     -- Cairan sing Ditrapake: Udara tekan, gas inert

     -- Rentang Tekanan Operasi: -100kPa ~ 1.0MPa (kompatibel vakum)

     -- Suhu Sekitar & Sedheng: -5 ~ +60 ℃ (ora ana icing internal)

     -- Ukuran Utas Port: M5, Rc1/8 (NPT1/8 & G1/8 opsional)

     -- Kapasitas Aliran: Cv=0.11, area potongan efektif 2.5mm²

     - Bobot Net: versi port sisih 60g, versi port ngisor 67g (ultra entheng)

     -- Pilihan Piping Layout: Port sisih, port ngisor

     -- Persyaratan Lubrikasi: Operasi tanpa pelumasan

  2. Sakabèhé Dimensi

     -- Model port sisih: 11 × 36 × 16 mm

     -- Model port ngisor: 11 × 28 × 25 mm

 Definisi Sirkuit & Logika Kerja (3-port / 2-port)

   1. Tipe 3-port (VM13x, Paling Populer)· Port 1(P): Inlet sumber udara

     -- Port 2(A): Kontrol output

     -- Port 3(R): Port exhaust

     -- Biasane Ditutup NC: Ora diaktifake → P dipotong saka A, A disambungake menyang R

     -- Biasane Bukak NO: Ora diaktifake → P disambungake menyang A, A dipotong saka R

   2. Tipe 2-port (VM12x)

     -- Port 1(P): Input cairan

     -- Port 2(A): Kontrol output

     -- Logika Biasane Ditutup: Saluran udara mbukak nalika ditekan, dipotong sawise diluncurake

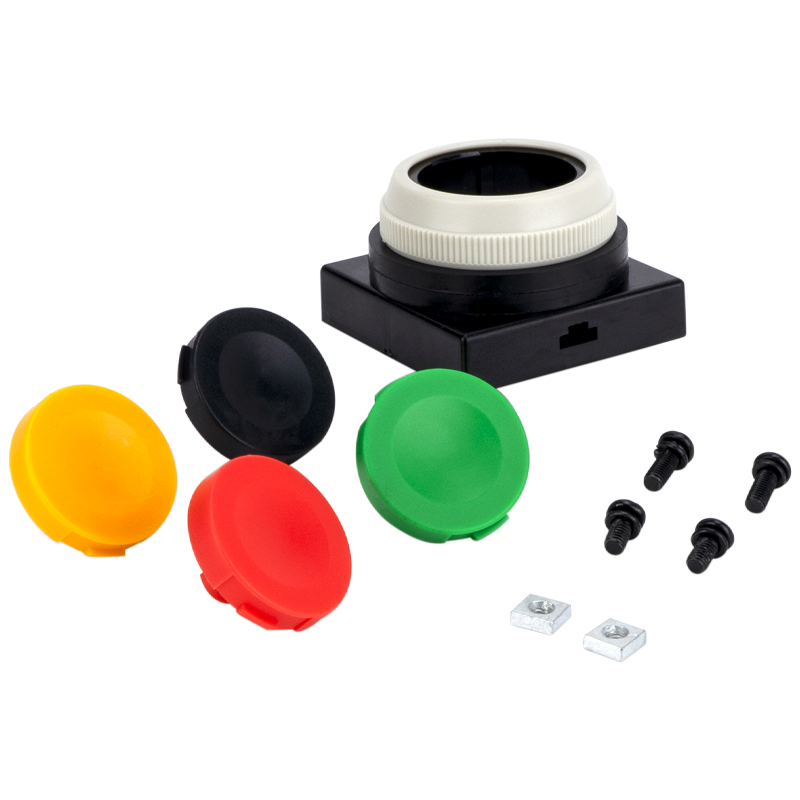

Range Lengkap Kepala Aktuator sing Bisa Ditukar

 1. Tipe Plunger Lurus Dasar

     -- VM130 / VM120: Plunger stroke standar 4.8mm

     -- VM130U / VM120U: Plunger stroke 2.5mm cendhak

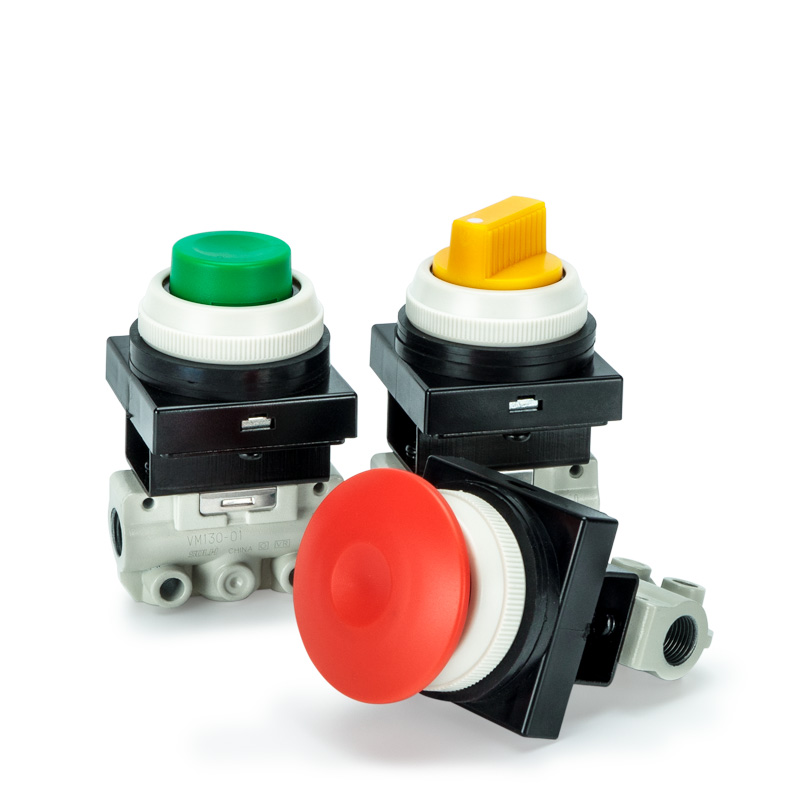

 2. Tipe Tombol Tekan (Operasi Jog Manual)

     -- VM132 / VM122: Tombol push standar sing rata

     -- VM132Y / VM122Y: Kepala jamur kuning kanggo mandheg darurat & visibilitas dhuwur

     -- VM132G / VM122G: Tombol tekan indikator hijau

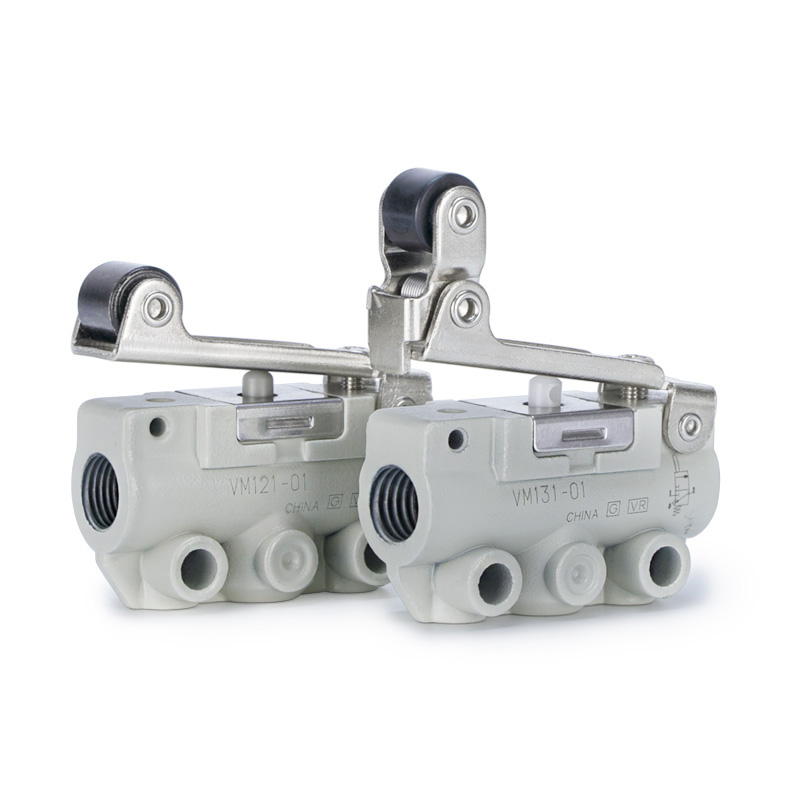

  3. Tipe Lever Roller (Stroke & Deteksi Limit)

     -- VM131 / VM121: Tuas rol lurus standar

     -- VM131U / VM121U: Tuas rol travel cendhak

     -- VM133 / VM123: Tuas rol anti-rebound siji-arah

  4. Aktuator Ekstra Pilihan

     Tuas engsel, tuas togel, kenop rotary sing bisa dikunci lan kepala pemicu sing luwih disesuaikan

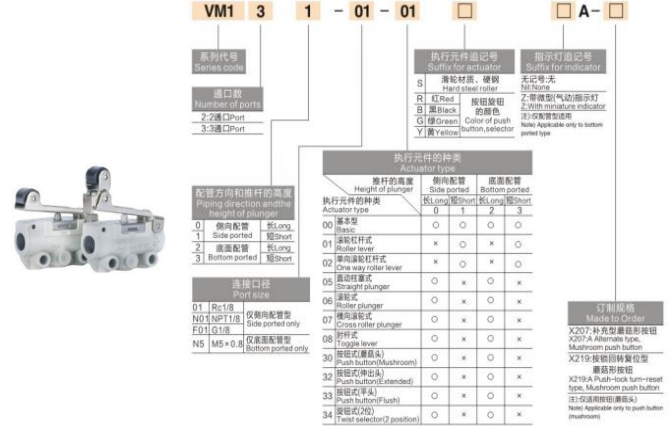

 Katerangan Kode Model

  1.  (Contone: VM131-01-01A)

     -- VM131: 3-port sirkuit + roller tuas aktuator

     -- 01: Kode utas port (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Tata letak port sisih (02 = tata letak port ngisor)

     -- Kode seselan: A=standar; Y = jamur kuning; G = tombol ijo; U = stroke cendhak

  2. Model Standar Umum

     -- VM131-01-01A: Tuas rol 3-port, Rc1/8, port sisih (paling akeh digunakake)

     -- VM132-M5-00A: 3-port tombol push flat, M5 thread, port ngisor

     -- VM130U-01-N01Y: plunger pendek 3-port, NPT1/8, kepala darurat jamur kuning

Kaluwihan Produk Inti

     -- Ultra-cilik & ultra-cahya: Mung 60g kanthi ambane sempit 11mm, sampurna kanggo mesin internal lan instalasi tumpukan panel sing kandhel

     - Kisaran tekanan universal sing wiyar: Kompatibel karo vakum lengkap nganti tekanan positif 1.0MPa kanggo kontrol sirkuit serbaguna

     -- Struktur sealing poppet sing awet: Kenceng hawa sing apik, umur dawa lan tahan kontaminasi bledug sing kuwat

     -- Pipa & pemasangan fleksibel: Pilihan port sisih / ngisor, pemasangan sisih, pemasangan ngisor, basis braket opsional (VM1-B)

     -- Desain tanpa lubrikasi: Biaya pangopènan sing murah lan operasi loop udara sing resik

     -- Portofolio aktuator lengkap: Cocog jog manual, watesan stroke, stop darurat keamanan lan kabeh skenario kerja pemicu mekanik

Skenario Aplikasi Khas

     -- Saklar watesan stroke mesin: Deteksi umpan balik posisi stroke lengkap silinder

     -- Pelaksanaan jog & peralatan manual: Sirkuit udara uji manual tombol tekan panel

     -- Interlock safety & loop stop darurat: Aktuator kepala jamur kuning kanggo safety mesin

     -- Mini jig & clamping fixtures: Clamp / unclamp pneumatic switching

     -- Sirkuit kontrol vakum: Ngalih stabil ing kondisi vakum -100kPa

     -- Peralatan otomatisasi umum: Sinyal udara pemicu mekanik & sirkuit umpan balik posisi

Ringkesan Siji Kalimat

     Katup poppet mekanik miniatur SOLH VM1 nduweni awak kompak 60g ultra-cahya, segel poppet sing dipercaya, vakum lengkap ~ 1.0MPa operasi, tata letak port sisih / ngisor lan kepala aktuator sing bisa diganti lengkap, dadi katup kontrol udara pemicu mekanik sing disenengi kanggo kabeh peralatan otomatis cilik.
