VM2 (VM200) Series Sedheng 2/3 Port Mechanical Poppet Valve

Merk: SOLH dening Richge Technology

Product Positioning

     VM2 (VM200) seri punika medium-ukuran 2/3 port mechanical poppet katup kanthi diijolke karo model standar SMC. Ngadopsi konstruksi sealing poppet sing dipercaya, nduweni kapasitas aliran dhuwur sing luar biasa (Cv≈0.87), port standar Rc1 / 4 universal, bangunan industri sing kuat lan kepala aktuator sing bisa diganti lengkap. Iki minangka katup kontrol mekanik utama kanggo deteksi watesan stroke, operasi manual lan ngalih sirkuit udara ing kabeh jinis mesin otomatis.

Spesifikasi Teknis Inti

  1 Parameter dhasar

     -- Kode Seri: VM200 (jeneng singkat VM2)

     -- Jinis Sirkuit: 2-port (VM22x), 3-port (VM23x, biasane ditutup NC minangka standar)

     -- Struktur: Tipe poppet tumindak langsung kanthi sealing sing apik lan umur layanan sing dawa

     -- Cairan sing ditrapake: Udara tekan, gas inert

     -- Rentang Tekanan Operasi: 0 ~ 1.0 MPa (kompatible vakum)

     -- Suhu Sekitar & Sedheng: -5 ~ +60 ℃ (ora ana icing sing diidini)

     -- Utas Port: Rc1/4 (02); opsional NPT1/4 (N02), G1/4 (F02)

     -- Kinerja Aliran: Area potongan efektif 19 mm², Cv = 0,87

     -- Bobot Net: Model standar 90 g

     -- Piping Layout: Port sisih (01), port ngisor (00)

     -- Requirement Lubrication: Lubrication-free; Pelumasan lenga turbin ISO VG32 opsional

  2. Sakabèhé Ukuran njaba (mm)

     -- Versi port sisih: 17 × 44 × 25

     -- Versi port ngisor: 17 × 44 × 30

Definisi Sirkuit & Logika Kerja (3-port / 2-port)

  1. Model 3-port (VM23x, Paling Digunakake)

     -- Port 1(P): Inlet sumber udara utama

     -- Port 2(A): Output sinyal kontrol

     -- Port 3(R): Port exhaust

     -- NC Normally Closed Logic: Unactuated → P dipotong saka A, A disambungake menyang R; Sawise aktuasi → P nyambung menyang A, A ngilangi knalpot R

  2. Model 2-port (VM22x)

     -- Port 1(P): Input fluida

     -- Port 2(A): Kontrol output

     -- Biasane Ditutup: Saluran udara mbukak nalika dipencet, langsung dipotong sawise diluncurake

Portofolio Kepala Aktuator sing Bisa Ditukar Penuh

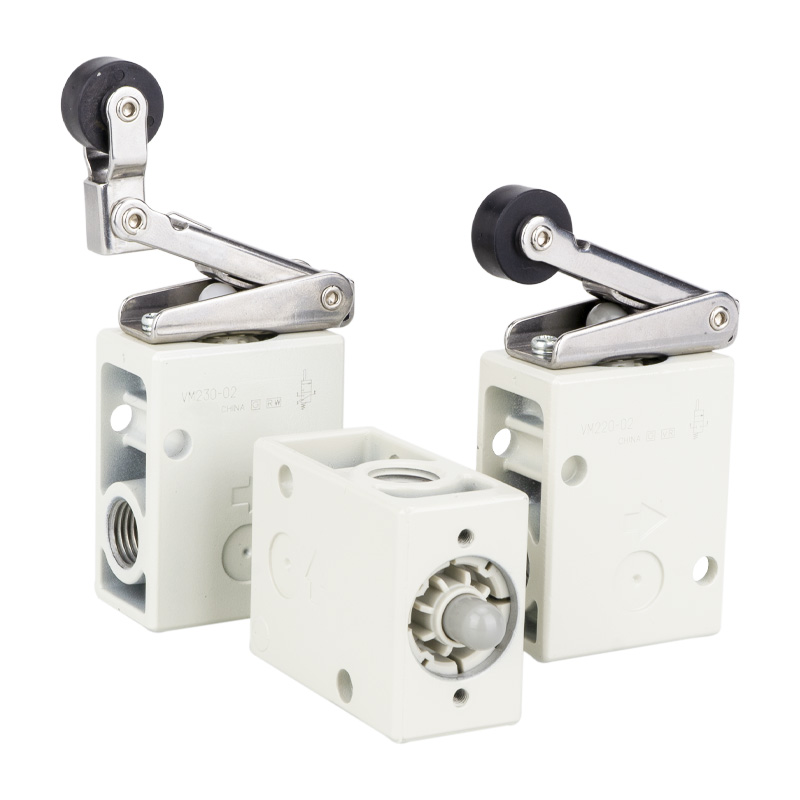

 1. Tipe Roller Lever (Kanggo Deteksi Limit Stroke, Paling Populer)

     -- VM231/221: Tuas rol plastik POM standar

     -- VM231S/221S: Rol baja hardened kanggo kahanan kerja tahan abrasi tugas abot

     -- VM233/223: Tuas rol anti-rebound siji-arah

  2. Tipe Plunger Lurus

     VM230/220: Plunger push lurus standar

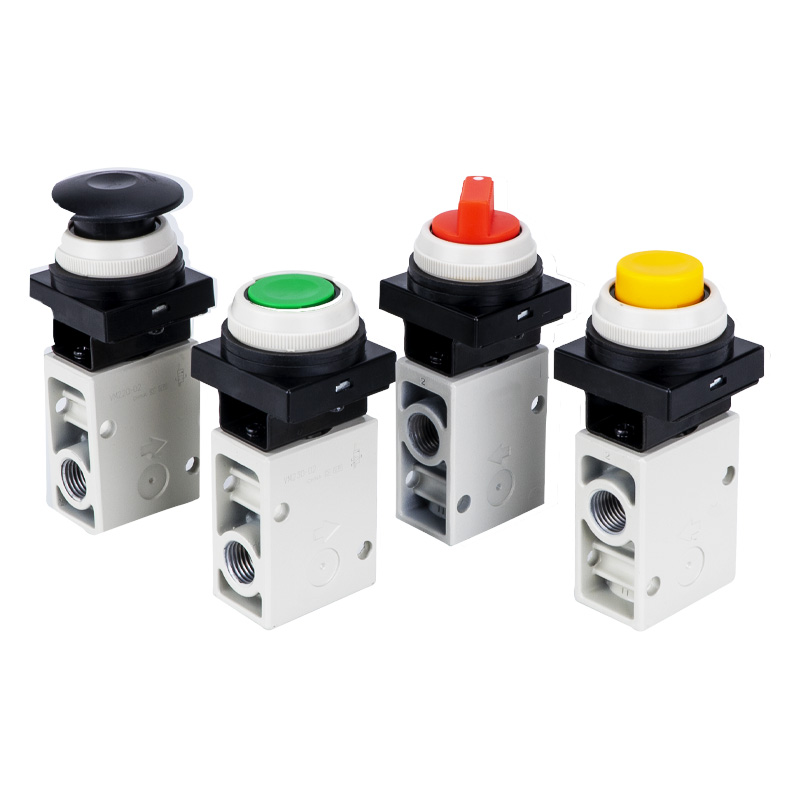

3. Tipe Tombol Tekan (Kanggo Operasi Jog Manual)

     -- VM232/222: Tombol push standar flat

     -- VM232Y/222Y: Kepala jamur kuning visibilitas dhuwur kanggo mandheg darurat

     -- VM232G/222G: Tombol tekan indikator hijau

 4. Aktuator Khusus Pilihan

     Tuas engsel, tuas toggle, kenop rotary sing bisa dikunci, tuas bidirectional lan kepala pemicu khusus liyane

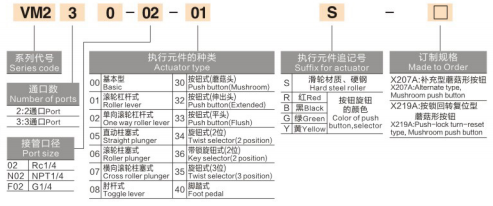

 Katerangan Kode Model

   1. (Contone: VM231-02-01S)

     -- VM231: 3-port sirkuit + roller tuas aktuator

     -- 02: Ukuran utas port (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Tata letak port sisih (00 = tata letak port ngisor)

     -- S: Rol baja keras (tanpa sufiks = rol POM standar)

     -- Sufiks warna: A=ireng standar; Y = jamur kuning; G = tombol ijo

  2. Model Standar Umum

     -- VM231-02-01A: 3-port, rol POM, Rc1/4, port samping (model tujuan umum universal)

     -- VM231S-02-01A: 3-port, rol baja keras, Rc1/4, port samping (kondisi kerja tahan abrasi abot)

     -- VM230-02-00A: 3-port, plunger lurus, port ngisor

     -- VM232Y-02-01A: 3-port, tombol stop darurat jamur kuning, port samping

Kaluwihan Produk Inti

     - Kinerja aliran dhuwur medium: Cv = 0.87, kapasitas aliran meh 8 kaping luwih dhuwur tinimbang mini VM1 (Cv = 0.11), cocog karo sirkuit pneumatik aliran medium

     -- Port Universal Rc1/4: Ukuran utas standar standar kanggo peralatan otomatis kanthi kompatibilitas cross-model sing apik

     - Penyegelan poppet sing bisa dipercaya: Kenceng udara sing apik, tahan kontaminasi bledug, respon cepet lan umur layanan luwih dawa

     -- Dhukungan tata letak pipa ganda: Pilihan port sisih & ngisor kanggo tata letak instalasi panel padhet sing fleksibel

     - Jangkoan aktuator lengkap: Tuas rol, plunger, tombol rata lan sirah jamur kasedhiya kanggo nutupi watesan mekanik, jog manual lan mandheg darurat kabeh skenario.

     -- Konstruksi kuat tugas abot: Awak katup logam; S suffix hardened steel roller opsional kanggo operasi terus-terusan industri atos

     - Desain tanpa pelumasan: Beban kerja pangopènan sing sithik, operasi sirkuit udara sing resik lan ramah lingkungan

Skenario Aplikasi Khas

     -- Sensor watesan stroke peralatan: Silinder / meja geser deteksi posisi lengkap kanthi aktuator tuas roller

     -- Kontrol jog manual: Komisioning mesin ing situs lan operasi panel liwat tombol push

     -- Interlock darurat safety: Kepala jamur kuning kanggo sirkuit udara sing cepet dipotong

     -- Jig & fixture switching: Kontrol loop pneumatik Clamp / unclamp

     -- Jalur produksi otomatis: Sinyal posisi workstation lan sirkuit interlock safety mechanical

     -- Mesin pengemasan, tekstil lan cetak: Loop kontrol pemicu mekanik frekuensi dhuwur

Comparison Pilihan: VM1 VS VM2 Tabel Referensi cepet

Ringkesan Siji Kalimat

     Katup poppet mekanik ukuran medium SOLH VM2 dilengkapi port Rc1 / 4 universal, Cv = 0.87 kapasitas aliran dhuwur, aktuator sing bisa diganti kanthi lengkap lan pilihan pipa sisih / ngisor, minangka katup kontrol mekanik standar kanggo kabeh sirkuit switching pneumatik otomatisasi industri.
