VM4 (VM400) Series Sedheng 3-Port Poppet Mechanical Valve

Merk:SOLH dening Richge Technology

Product Positioning

     VM4 (VM400) seri punika medium-ukuran 3-port poppet mechanical katup kanthi diijolke karo model asli SMC, dipanggonke antarane mini VM1 lan dhuwur-aliran standar seri VM2. Ndhukung sawetara operasi lengkap saka vakum (-100kPa) nganti tekanan positif 1.0MPa kanthi port Rc1 / 8 universal, tata letak pipa sisih / ngisor, konstruksi logam sing kuat, umur layanan sing dawa banget lan kepala aktuator sing bisa diganti lengkap. Digunakake kanggo deteksi watesan stroke, operasi jog manual lan sirkuit interlock safety ing peralatan otomatisasi umum.

Spesifikasi Teknis Inti

  1. Parameter Umum dhasar

     --  Kode Seri: VM400 (jeneng singkat VM4)

     --  Jinis Sirkuit: 3/2-way; Normally Closed (NC standar), Normally Open (NO opsional

     --  Struktur: Tipe poppet tumindak langsung, sealing ketat, tahan bledug, umur layanan luwih dawa

     --  Cairan sing ditrapake: Udara tekan, gas inert

     --  Rentang Tekanan Operasi: -100kPa ~ 1.0MPa (kompatibel karo vakum, kaluwihan tinimbang VM2)

     --  Suhu Sekitar & Sedheng: -5 ~ +60 ℃ (ora ana icing internal sing diidini)

     --  Utas Port: Rc1/8 (01); opsional NPT1/8 (N01), G1/8 (F01)

     --  Kinerja Aliran: Area potongan efektif 7mm², Cv = 0,38

     --  Bobot Net: Model dhasar standar 110g

     --  Tata Letak Pipa: Port sisih (01), port ngisor (00)

     --  Pelumasan: Bebas pelumasan; Pelumasan lenga turbin ISO VG32 opsional

     -- Frekuensi Ngoper Max: 60 siklus / min kanggo pushbutton / roller aktuator; 6 siklus / min kanggo tombol / kepala pamilih

     --  Ketahanan Guncangan & Getaran: Resistansi benturan 1000m/s², tahan getaran 70m/s² (kelas industri abot)

  2. Ukuran Sakabèhé njaba (mm)

     --  Versi port sisih: 18 × 30 × 57

     --  Versi port ngisor: 18 × 30 × 62

  3. 3-Port Circuit Definition & Logika

     -- Port 1(P): Inlet sumber udara utama

     --  Port 2(A): Port output sinyal kontrol

     --  Port 3(R): Port exhaust

     --  NC Normally Closed Logic: Ora diaktifake → P dipotong saka A, A disambungake menyang knalpot R; Sawise aktuasi → P nyambung menyang A, A medhot knalpot R

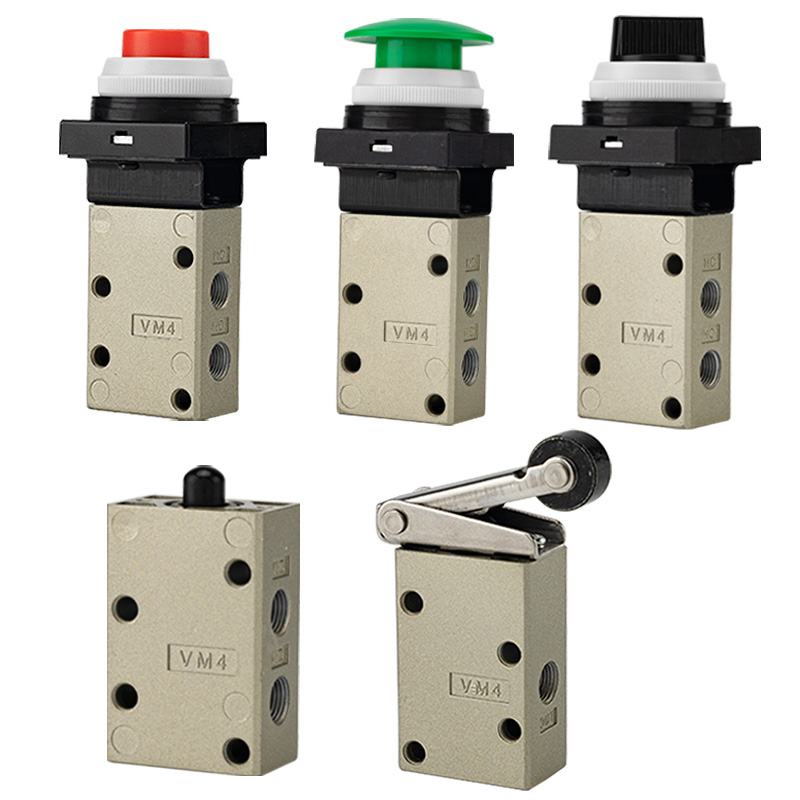

Range Lengkap Kepala Aktuator sing Bisa Ditukar

  1. Tipe Lever Roller (Paling Populer kanggo Stroke Limit Sensing)

     -- VM431: Tuas rol plastik POM standar

     -- VM431S: Tuas roller baja hardened kanggo operasi terus-terusan tahan abrasi abot

     -- VM432: Tuas rol anti-rebound siji-arah kanggo ngilangi misoperation pemicu mbalikke

 2. Tipe Plunger Lurus

     -- VM430: Model dasar plunger lurus standar, ndhukung lampiran aktuator khusus sing disesuaikan

  3. Pushbutton & Mushroom Emergency Stop Heads (Manual Jog & Safety Interlock)

     -- VM432: Tombol push standar Flat

     -- VM432Y: Kepala jamur kuning visibilitas dhuwur kanggo mandheg darurat

     -- VM432R: Tombol mandeg darurat jamur abang

     -- VM432G: Tombol tekan indikator hijau

  4. Knob / Selector / Aktuator Safety Lockable

     -- VM434: 2-posisi / 3-posisi tombol pamilih Rotary

     -- VM435: Tombol push sing bisa dikunci kanggo nyegah pemicu palsu sing ora disengaja

     -- VM436: Ngalih aktuator tuas engsel

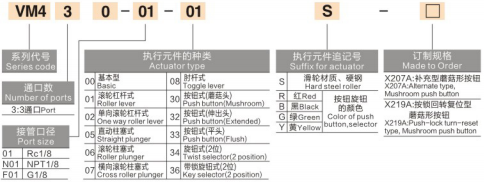

Katerangan Kode Model

 1. (Contone: VM431-01-01S)

     -- VM431: 3-port sirkuit + roller tuas aktuator

     -- 01: Kode utas port (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Tata letak pipa port sisih (00 = tata letak port ngisor)

     -- S: Rol baja hardened (ora sufiks = rol plastik POM standar)

     -- Tandha sufiks warna: Y=jamur kuning, R=jamur abang, G=tombol ijo

  2. Model standar sing populer

     -- VM431-01-01A: Tuas rol POM 3 port, port sisih Rc1/8 (model tujuan umum universal)

     -- VM431S-01-01A: rol baja hardened 3 port, kondisi kerja tahan abrasi tugas abot

     --  VM430-01-00A: Plunger lurus 3-port, port ngisor kanggo perakitan aktuator sing disesuaikan

     -- VM432Y-01-01A: katup stop darurat kepala jamur kuning 3 port

Kaluwihan Produk Inti

     -- Vakum dual ultra-sudhut & kisaran tekanan positif: Operasi stabil saka -100kPa vakum nganti 1.0MPa, kompatibel karo adsorpsi vakum lan sirkuit tekanan positif standar (VM2 ora bisa ndhukung vakum)

     - Konstruksi segel poppet sing bisa dipercaya: Kenceng udara sing apik banget, tahan kontaminasi bledug, respon cepet lan umur layanan siklus ultra-dawa

     -- Utas standar Rc1/8 Universal: Ukuran port sing diadopsi kanthi wiyar kanggo peralatan otomatisasi umum kanthi interchangeability gedhe

     -- Tata letak pipa sisih / ngisor: Tata letak instalasi fleksibel kanggo tumpukan panel sing padhet lan peralatan ruang sing winates

     -- Portofolio aktuator seri lengkap: Tuas rol, plunger, tombol tekan rata, sirah jamur warna, kenop puter lan sirah sing bisa dikunci kanthi nutupi watesan stroke, jog manual, mandheg darurat lan panjaluk kontrol pamilih

     -- Bangun kuat industri tugas abot: Awak katup logam padhet, roller baja hardened opsional lan tahan kejut/geter sing dhuwur kanggo jalur produksi terus-terusan sing atos

     -- Desain tanpa pangopènan tanpa lubrikasi: Biaya operasi sing murah lan lingkungan sirkuit udara bebas lenga sing resik

Skenario Aplikasi Industri Khas

     -- Deteksi watesan stroke peralatan: Silinder & meja geser umpan balik posisi lengkap kanthi aktuator tuas roller

     -- Sirkuit kontrol adsorpsi & rilis vakum (operasi stabil ing tekanan negatif -100kPa)

     -- Tes jog manual & komisioning peralatan liwat aktuator tombol tekan panel

     -- Interlock darurat keamanan mesin: Kepala jamur kuning / abang kanggo mateni sirkuit udara kanthi cepet

     -- Jig & fixture pneumatic switching kanggo clamping / unclamping loops

     -- Mesin kemasan, percetakan lan tekstil kontrol pemicu mekanik frekuensi dhuwur

     -- Umpan balik sinyal posisi stasiun kerja otomatis cilik lan sirkuit interlock safety mekanis

Tabel Perbandingan Pilihan: VM1 / VM2 / VM4 Series

Ringkesan Siji Kalimat

     SOLH VM4 medium 3-port poppet mechanical valve dilengkapi karo universal Rc1/8 port, Cv = 0.38 kapasitas aliran, vakum lengkap ~ 1.0MPa kompatibilitas tekanan, sealing poppet dipercaya, aktuator diijolke lengkap lan dual sisih / tata piping ngisor, serves minangka medium preferred katup kontrol mechanical kanggo kabeh kahanan kerja mbutuhake resistance vakum operasi long-term.
