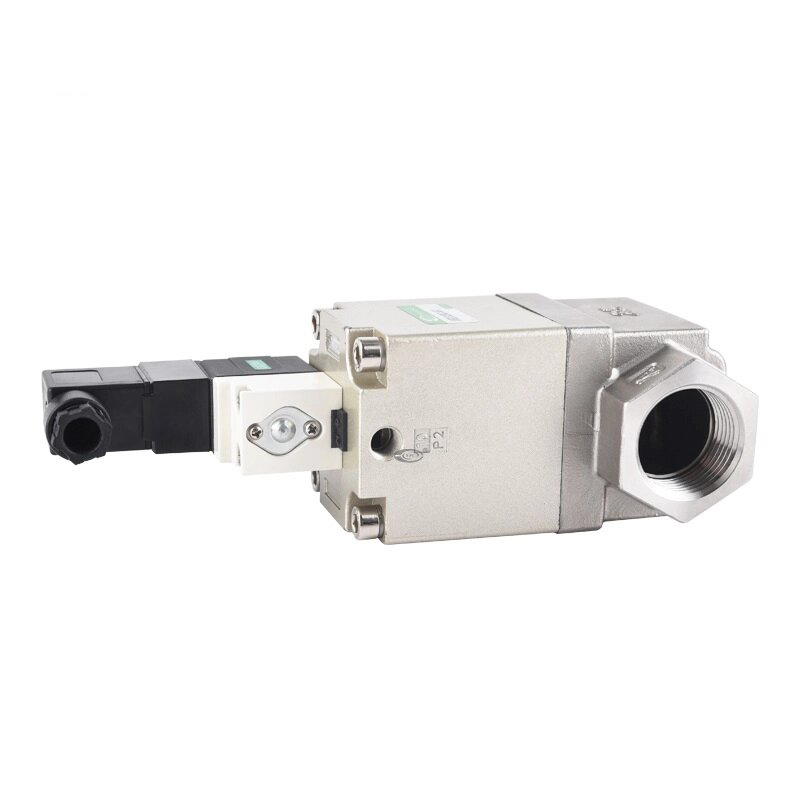

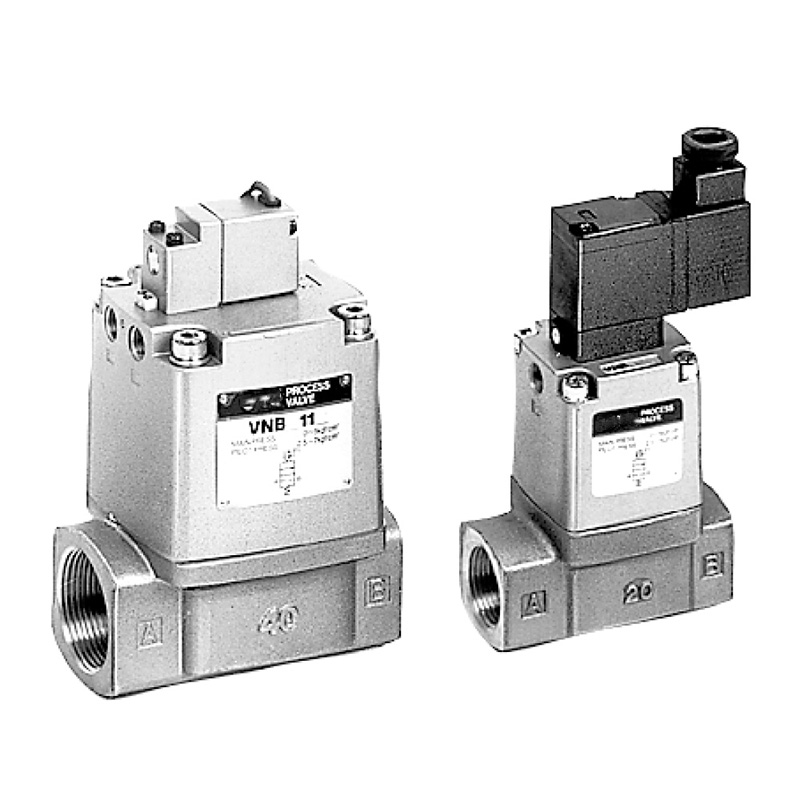

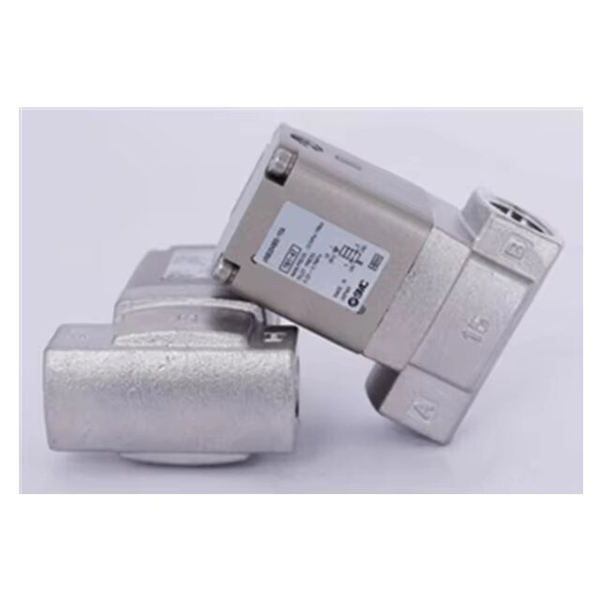

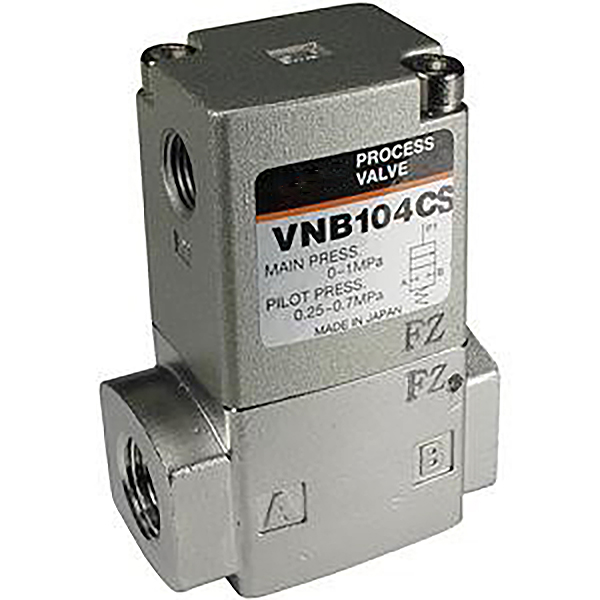

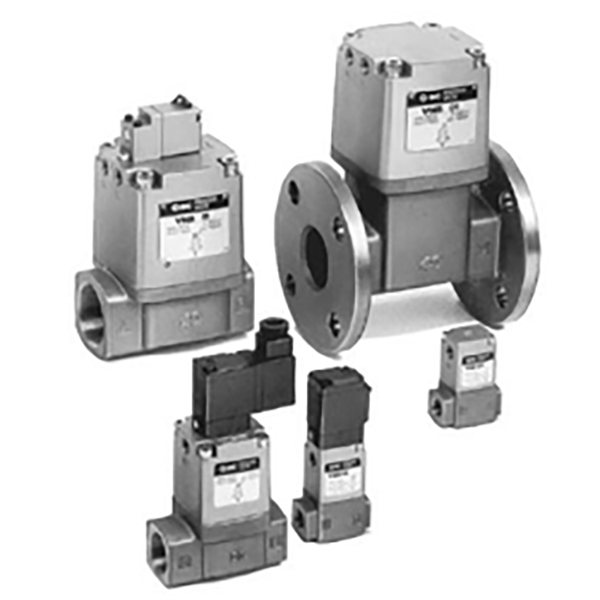

VNB201 Series Air Pilot Dioperasikake 2-Way Fluid Control Valve

Merk:SOLH dening Richge Technology

Product Positioning

     Seri VNB201 minangka katup kontrol cairan 2 arah pilot udara eksternal sing dikembangake dening SOLH ing Teknologi Richge. Iki dirancang kanggo kontrol on-off sawetara media industri kalebu udara, banyu, lenga, vakum lan gas inert. Kekuwatan inti kalebu wiwitan tekanan nol-diferensial sing dipercaya, kapasitas aliran dhuwur lan saluran cairan bidirectional.

Fitur Utama inti

     1. Eksternal Air Pilot Drive, Zero Differential Pressure Startup

     -- Didorong kanthi tekanan udara pilot eksternal saka 0,25–0,7 MPa, ora gumantung saka tekanan medium sirkuit utama.

     -- Mbukak lan nutup sing stabil ing kahanan sing angel kayata vakum, prabédan tekanan nol lan tekanan rendah, ngrampungake cacat umum katup biasa sing gagal mbukak ing tekanan sing sithik.

    2. Struktur Poppet Imbang, Alur Dhuwur & Alur Dwiarah

     -- Desain poppet imbang ngirim resistance aliran kurang, koefisien Cv dhuwur lan mundhut meksa minimal.

     - Ndhukung aliran cairan bidirectional, nggawa keluwesan luwih kanggo tata letak pipa lan instalasi lapangan.

   3. Multiple Material Kombinasi kanggo Wide Media Kompatibilitas

     -- Pilihan bodi katup: Paduan kuningan standar (A), baja tahan karat tahan karat (S), paduan aluminium ringan (L).

     -- Pilihan materi segel: NBR standar kanggo banyu & udhara; FKM karet fluoro kanggo resistance lenga & resistance suhu dhuwur; EPR ethylene propylene rubber kanggo banyu panas & media asam lemah.

     -- Media sing kompatibel: Udara tekan, banyu, lenga hidrolik, vakum, gas inert (N₂/CO₂), asam lemah lan cairan alkali sing lemah.

    4. Struktur Mantep kanggo Kahanan Kerja sing Awrat

     - Awak tutup logam padhet kanthi kinerja anti-fouling sing apik, cocok kanggo operasi terus-terusan jangka panjang lan siklus ganti sing kerep.

     -- Ora ana komponen listrik internal, ngilangi risiko percikan listrik; ditrapake kanggo zona mbebayani kanthi syarat tahan bledosan.

    5. Instalasi Fleksibel

      Awak dewekan sing kompak kanthi port benang Rc (PT) standar, ngidini instalasi ing sembarang sudut tanpa watesan arah.

Spesifikasi Teknis Lengkap

     -- Konfigurasi Katup: 2/2 Way, pilot udara eksternal diaktifake

     -- Fungsi Standar: Normally Closed (NC); Normally Open (NO) opsional

     -- Ukuran Port: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Diameter Orifice: 15 mm / 20 mm

     -- Rentang Tekanan Operasi Sirkuit utama: 0 ~ 1,0 MPa (vakum nganti tekanan positif) Pasokan udara pilot: 0,25 ~ 0,7 MPa (udhara kompres garing sing resik)

     -- Tekanan Bukti: 1,5 MPa

     -- Kisaran Suhu Suhu Sedheng: -5 ℃ ~ + 60 ℃ Suhu sekitar: -5 ℃ ~ + 60 ℃

     -- Kelas Proteksi: Model njero ruangan standar (ora ana rating IP, kanggo lingkungan njero ruangan sing resik) Keterangan Kode Model · VNB201A-15A: Badan kuningan + segel NBR + port 1/2", katup pilot udara NC

     -- VNB201AS-20A: Badan tahan korosi baja tahan karat + segel NBR + port 3/4"

     -- VNB201AF-25A: Badan kuningan + FKM segel karet fluoro + port 1" (tahan minyak & suhu tinggi)

Skenario Aplikasi Khas

     -- Sistem cairan industri umum: Kontrol on-off kanggo banyu adhem, lenga pelumas, cairan pembersih lan pipa udara kompres utama

     -- Sirkuit vakum & tekanan rendah: Adsorpsi vakum, transmisi tekanan negatif lan kontrol cairan tekanan mikro (kemampuan wiwitan tekanan diferensial nol)

     -- Pipa campuran multi-media: Peralatan tunggal sing mbutuhake kontrol banyu, udara, lenga lan macem-macem media

     -- Industri kimia, panganan & farmasi: Badan baja tahan karat kanthi segel EPR kanggo sirkuit cairan sing resik, rada korosif lan sanitasi

     -- Lingkungan sing mbebayani bledosan: Kontrol cairan lan pelarut sing gampang kobong kanthi resiko percikan listrik nol

Ringkesan Satu Kalimat

     SOLH VNB201 air pilot dilakokno tutup adopts external pilot drive karo nul wiwitan meksa diferensial, aliran bidirectional dhuwur lan awak diijolke & bahan segel; Iki minangka katup tutup cairan sing diaktifake udara kabeh-tujuan sing dioptimalake kanggo aplikasi industri sing mbutuhake keandalan sing dhuwur kalebu tekanan rendah, vakum, aliran gedhe, multi-media lan kahanan kerja sing tahan bledosan.
