3F / 3FM Series 3/2 Way Foot Pedal Valve | Katup Kaki Pneumatik Biasane Ditutup Langsung

Merk: SOLH dening Richge Technology | Panggantos Kompatibel Lengkap kanggo Katup Kaki AirTAC 3F / 3FM

1. Ringkesan Produk

     Seri SOLH 3F lan 3FM yaiku3/2 cara langsung-tumindak normal tutup pneumatik kaki pedal klep, kompatibel lan bisa diganti karo model AirTAC 3F210 lan 3FM210 asli. 3F210 nganggo omah aluminium die-cast tugas abot, dene 3FM210 nduweni struktur plastik mini sing entheng. Loro-lorone seri nganggo desain exhaust sing dibangun kanthi logika port udara P / A / R standar. Nglayani minangka piranti saklar pneumatik tanpa tangan, digunakake kanggo kontrol silinder siji-tumindak, pemecah vakum, sirkuit udara jog manual on-off, stamping lan kontrol clamping fixture.

  1.1 Logika Port Udara Inti & Prinsip Kerja

     • Definisi Port Udara: P (inlet udara), A (stopkontak kerja), R (port exhaust built-in)

     • Status Biasane Ditutup (Pedal Released): P inlet ditutup, A port komunikasi karo R exhaust port kanggo release silinder meksa ampas enggal

     • Status Kerja (Pedal Ditekan): sirkuit P-A mbukak kanggo sumber online, R exhaust port ditutup kanggo njaga meksa

     • Fungsi Pengunci (Sufiks L): Dilengkapi struktur tab ngunci. Pencet sapisan kanggo ngunci pedal kanggo pasokan udara sing terus-terusan; penet maneh kanggo mbukak kunci lan ngreset relief meksa

     • Fungsi Standar: Model Non-L minangka jinis reset otomatis, kanthi otomatis ngethok hawa lan ngeculake tekanan sawise diluncurake sikil

2. Model Coding Aturan & Definition

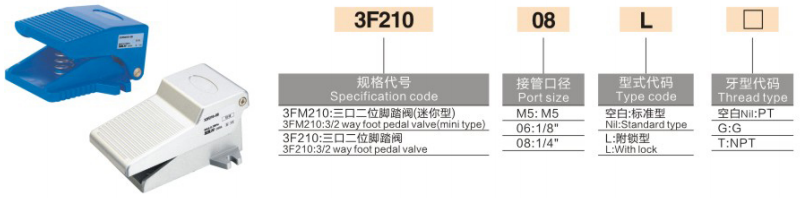

     Logika Coding: 3(F/FM)210 - [Ukuran Port] [L Locking] - [Tipe Utas]

  2.1 Definisi Omah Seri

     • 3F210: Standar tugas abot aluminium alloy omah 3/2 way foot valve

     • 3FM210: Katup sikil plastik entheng mini, ukuran kompak kanggo instalasi papan sing sempit

  2.2 Spesifikasi Ukuran Port

     • M5: Utas halus M5×0.8 (eksklusif kanggo model mini 3FM, kontrol udara pilot mikro)

     • 06: G1/8 (PT1/8) utas standar

     • 08: G1/4 (PT1/4) spesifikasi universal mainstream kanggo perkakas industri

  2.3 Fungsi & Sufiks Utas

     • L Sufiks: Kanthi struktur ngunci mandhiri kanggo nahan tekanan sing dawa

     • Ora L: Tipe reset otomatis, relief tekanan otomatis sawise release pedal

     • Tipe Utas: Blank=PT taper thread; G = Utas paralel standar Inggris; T = NPT American taper thread

     Tuladha Model: 3F210-08L | G1 / 4 port aluminium aloi tutup sikil kanthi fungsi ngunci; 3FM210-M5 | M5 benang mini plastik mikro kaki katup

  2.4 Tabel Comparison Spesifikasi Full Series

3. Parameter Teknis Inti

4. Pilihan bedane: 3F Aluminium Series vs 3FM Mini Plastik Series

5. Beda Fungsional: Self-Reset vs Self-Locking

     • Non-L Instant Self-Reset Tipe: Pedal rebounds kanthi otomatis sawise release mlaku, nglereni sumber online lan ngeculake meksa saka port A. Iku jinis paling umum kanggo jogging lan skenario kontrol intermiten.

     • L Seselan Tipe Self-Locking: Pencet sapisan kanggo ngunci pedal kanggo pasokan udara terus-terusan lan nahan tekanan; pencet maneh kanggo mbukak kunci lan ngeculake tekanan residual. Dirancang khusus kanggo tekanan dawa njaga sirkuit pneumatik.

6. Panggantos & Aplikasi Khas

  6.1 Panggantos Kompatibel

     Seri SOLH 3F / 3FM kanthi lengkap ngganti seri AirTAC 3F210 / 3FM210 asli lan model sing padha karo Xinchang / SOLIH, lan bisa langsung nganyarke lan ngganti katup pedal FV320 lawas kanthi kompatibilitas dimensi lan fungsional sing sampurna.

 6.2 Skenario Aplikasi Khas

     • Kontrol Kaki Silinder Tunggal: Sumber udara → 3F foot valve → single-acting cylinder; silinder otomatis bali lan nerbitaké meksa nalika pedal dirilis, nyadari operasi intermiten aman.

     • Vacuum Suction Cup Pressure Relief: Langkah kanggo nyuplai hawa kanggo ngilangi vakum; ngeculake pedal kanggo ngetokke hawa lan ngilangi kekuwatan nyekel cangkir nyedhot kanggo ngeculake workpiece kanthi cepet.

     • Kontrol Pengolahan Industri: Ngalih sikil manual kanggo mesin stamping cilik, grinders lan sistem clamping peralatan pneumatik, freeing tangan kanggo operasi efisien.

Ringkesan Siji Kalimat

     Katup pedal sikil SOLH 3F/3FM 3/2 cara biasane ditutup kalebu model reset otomatis / self-locking aluminium tugas berat lan model plastik ringan mini. Nampilake kinerja tahan debu & cipratan IP54, operasi tanpa pelumas lan kompatibilitas AirTAC lengkap, iki minangka katup switch pneumatik bebas tangan standar kanggo kontrol silinder, pemecah vakum lan operasi perkakas industri.
