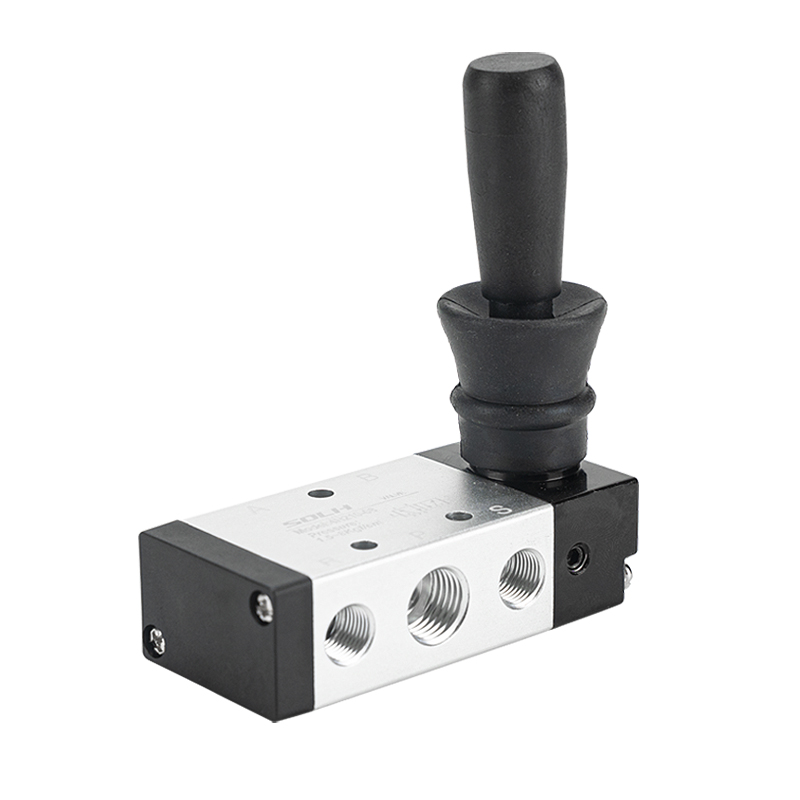

Merk: SOLH dening Richge Technology | 5/2 5/3 Way Hand Lever Pneumatic Valve kanggo Manual Debug & Safety Stop
Seri SOLH 4H minangka standar AirTAC5/2 way & 5/3 way manual lever directional control valve, uga dikenal minangka katup spool sing dioperasikake tangan. Ngalih sirkuit pneumatik murni kanthi operasi tuas manual tanpa sinyal kontrol listrik utawa pneumatik. Digunakake kanggo debugging manual peralatan, mandeg safety darurat, lan kontrol jog silinder, nduweni struktur spool presisi lan awak alloy aluminium sing tahan lama kanthi mode posisi dual spring reset lan ngunci bal baja. Bisa diijolake kanthi katup solenoid 4V lan katup pneumatik 4A, minangka komponen kontrol manual universal kanggo sistem pneumatik standar.
1.1 Standard 5-Port Definition Interface
• P Pelabuhan: Port inlet udara tekan utama
• Pelabuhan Kerja A/B: Port output dual kanggo nyambungake silinder pindho tumindak kanggo kontrol extension lan retraction stroke
• R/S Exhaust Ports: Port exhaust relief tekanan, kompatibel karo instalasi knalpot standar kanggo nyuda gangguan
• Mode drive: Operasi toggle tuas manual lurus
• Fitur Struktural: Tipe spool presisi dhuwur, awak alloy aluminium kekuatan dhuwur, reset spring / struktur posisi bal baja kanggo operasi sing stabil
2.1 Tipe Reset Manual Spring (4H210/310/410)
• Prinsip Kerja: Toggle tuas kanggo mbalikke sirkuit udhara; tuas otomatis ngreset dening pasukan spring sawise ngeculake tangan.
• Karakteristik inti: Reset cepet karo release tangan, kinerja anti-misoperation banget lan safety operasional dhuwur.
• Model tipikal: 4H210-08 (port G1/4, katup manual reset spring 5/2 way)
2.2 Tipe Ngunci Manual (4H210L/310L)
• Prinsip Kerja: Dilengkapi struktur penguncian lever. Katup njaga posisi mbalikke sawise ganti lan mbutuhake reset manual kanggo bali.
• Karakteristik inti: Posisi stabil lan nyekeli posisi jangka panjang, kanthi efektif nyegah tutul lan misoperation sing ora disengaja, cocok kanggo kahanan kerja sing suwe.
• Model tipikal: 4H210L-08 (G1/4 port, 5/2 way locking manual valve)
4H230 / 330 / 430 seri 5/3 cara katup manual nganggo desain posisi bal baja dual-stabil, kanthi telung fungsi posisi tengah profesional kanggo nyukupi syarat kontrol pneumatik sing maju.
• Pusat Tertutup (Tipe C): Ditutup kanthi lengkap ing posisi tengah. Nyadari ngunci silinder, nyekeli meksa lan pangayoman anti-mudhun kanggo stasiun dilereni soko tugas lan vertikal.Model tipikal: 4H230C-08
• Pusat Knalpot (Tipe E): A / B bandar kerja komunikasi karo bandar exhaust ing posisi tengah. Sistem kasebut kanthi lengkap ngeculake tekanan, ngidini silinder ngambang gratis, debugging peralatan manual lan proteksi safety.Model tipikal: 4H230E-08
• Pusat Tekanan (Tipe P): P inlet online komunikasi karo A / bandar B ing posisi tengah, Ngonversi pindho tumindak silinder kanggo output siji-tumindak kanggo clamping sinkron lan kontrol imbangan pasukan.Model tipikal: 4H230P-08

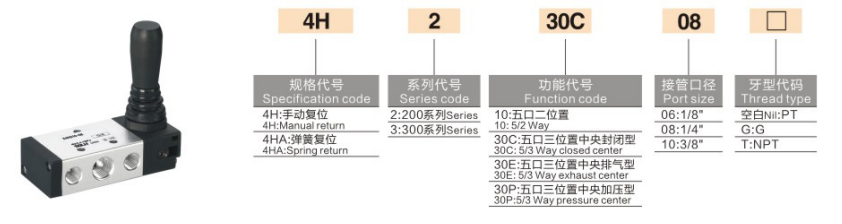

1. Logika Coding: 4H [Kode Ukuran] [Kode Fungsi] - [Ukuran Port]
|
Segmen Kode |
Definisi Detil |
|
4H |
Seri katup tuas manual 5/2 & 5/3 cara |
|
Kode Size |
2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
Kode Fungsi |
10 = 5/2 cara spring reset; 10L = 5/2 cara ngunci jinis; 30C/30E/30P=5/3 cara tertutup/knalpot/pusat tekanan |
|
Ukuran Port |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2. Model Umum Mainstream
• 4H210-08: 5/2 way spring reset, G1/4 port universal manual valve
• 4H210L-08: 5/2 cara self-locking jinis nyekeli posisi long-term
• 4H230C-08: 5/3 cara tengah tertutup, tekanan silinder nyekeli & model ngunci
• 4H310-10: 5/2 cara spring reset, G3 / 8 aliran gedhe manual kontrol tutup
|
Parameter Item |
Spesifikasi |
|
Medium Kerja |
Udara tekan sing disaring (akurasi filtrasi ≥40μm) |
|
Rentang Tekanan Kerja |
0.15～0,8MPa |
|
Tekanan Bukti |
1.2MPa |
|
Rentang Suhu Kerja |
-20 ℃～+70 ℃ |
|
Requirement Lubrication |
Desain tanpa pelumas (pelumasan opsional kanggo kahanan kerja khusus) |
|
4H210-08 Parameter Aliran |
Area efektif 17.0mm², Cv=1.0 |
|
4H310-10 Parameter Aliran |
Area efektif 28.0mm², Cv=1.65 |
|
Bahan Badan |
Alloy aluminium kekuatan dhuwur |
• Kinerja Safety Explosion-Proof Manual Murni: Ora ana komponen listrik lan sumber daya sing dibutuhake, resiko nol spark. Cocog kanggo debugging peralatan, operasi mandeg darurat lan kontrol manual ing lingkungan sing gampang kobong, mbledhos lan bledug.
• Mode Posisi Dual kanggo Skenario Lengkap: Jinis reset spring kanggo reset safety cepet lan anti-misoperation; jinis ngunci kanggo long-term nyekeli posisi stabil, panutup short-wektu jog lan long-wektu kahanan apa.
• Versatile Tiga-Posisi Tengah Fungsi: Dilengkapi karo C / E / P telung mode tengah kanggo éling ngunci silinder & nyekeli meksa, relief meksa safety sistem lan kontrol imbangan clamping sinkron.
• Instalasi Fleksibel & Universal: Ndhukung panel soyo tambah lan basa soyo tambah karo multi-sudut instalasi tetep. Rampung universal lan bisa diganti karo katup kontrol listrik 4V lan katup kontrol pneumatik 4A ing dimensi instalasi.
• Operasi Stabil & Awet: Pencocokan spool presisi lan struktur posisi bal baja njamin rasa tangan sing cetha, reversing asri, gesekan sing kurang lan umur layanan sing dawa.
• Debugging manual, operasi jog lan kontrol safety pangopènan silinder tumindak kaping pindho
• Interlock lawang safety lan sirkuit pneumatik mandeg darurat, kontrol manual kanggo zona tahan bledosan
• Kontrol reversing manual kanggo peralatan non-daya lan jalur produksi otomatis
• Panggantos lan debugging ing situs katup elektromagnetik 4V lan katup pneumatik 4A kanggo ngoper fleksibel mode kontrol listrik/pneumatik/manual
Seri SOLH 4H minangka katup tuas manual universal 5/2 & 5/3 kanthi posisi ganda reset / ngunci lan C / E / P telung fungsi tengah. Nampilake operasi safety manual murni lan interchangeability lengkap 4V / 4A, iku katup sing dioperasikake tangan standar kanggo debugging manual sistem pneumatik lan kontrol mandeg darurat keamanan.
