Katup Solenoid Seri 5V | 5/2 & 5/3 Way High-Frequency Low Power Pneumatic Control Valve

Brand: SOLH dening Richge Technology | Panggantos Kompatibel Lengkap kanggo AirTAC 5V Series High-End Solenoid Valve

1. Ringkesan Produk

     Seri SOLH 5V minangka katup solenoid arah pneumatik 5-port dhuwur sing bisa diijolake karo seri 5V asli AirTAC. Isine5/2 cara loro-posisi lan5/3 cara telung posisi jinis fungsional. Ngadopsi struktur geser spool sing canggih kanthi desain coil hemat energi sing kurang daya, nduweni umur layanan sing dawa banget, ngalih frekuensi dhuwur sing stabil lan tingkat kegagalan sing sithik. Kanthi struktur knalpot pilot internal lan kelas perlindungan IP65, ramah kanggo ngresiki lingkungan kerja kayata elektronik, panganan lan perawatan medis. Digunakake kanthi profesional kanggo ngontrol silinder tumindak kaping pindho, minangka katup kontrol inti sing disenengi kanggo sistem pneumatik otomatis standar.

  1.1 Port inti & Definisi Fungsi

     • 5-Konfigurasi Port: P (masuk udara utama), A/B (dual stopkontak), R/S (dual port exhaust independen)

     • 5/2 Way Two-Posisi: Fungsi mbalikke siji-arah, ngrampungake ekstensi silinder lan kontrol siklus retraction

     • 5/3 Way Tiga-Posisi: Dilengkapi karo posisi netral tengah, ndhukung silinder mandeg nyekeli, meksa njaga lan lengkap exhaust reset fungsi

     • Aplikasi inti: Khusus kanggo kontrol operasi reciprocating full-stroke kabeh silinder pneumatik dobel tumindak

2. Klasifikasi Produk Inti & Logika Fungsional

  2.1 5/2 Way Two-Point Solenoid Valve

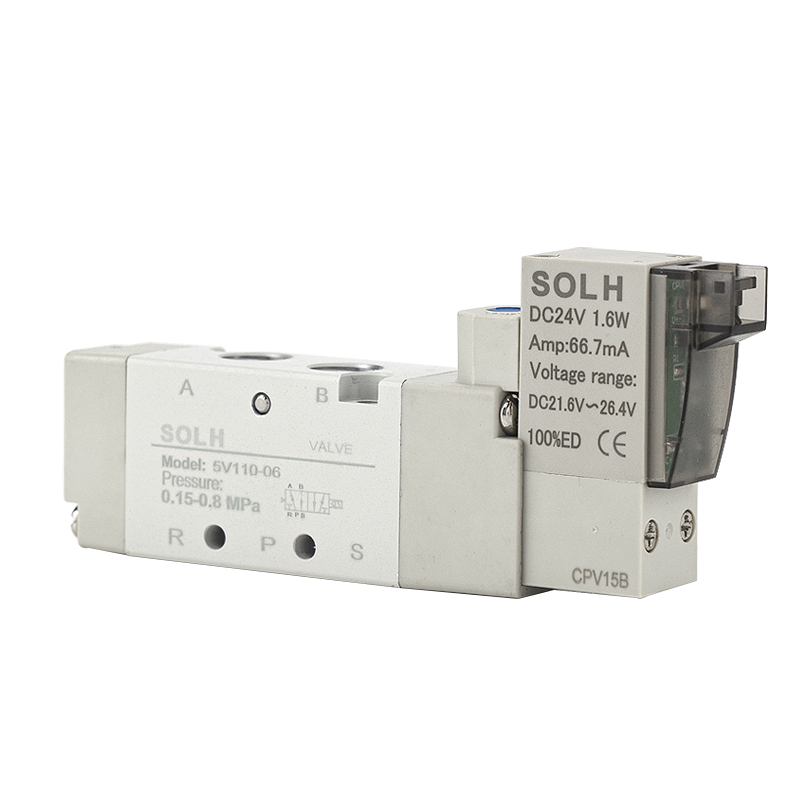

     • Kontrol Listrik Tunggal (5V110/210/310): Elektrifikasi kanggo ngoper arah, mateni reset spring otomatis, cocok kanggo kontrol jog reciprocating konvensional

     • Kontrol Listrik Ganda (5V120/220/320): Elektrifikasi kanggo ngrampungake tumindak mbalikke, memori negara mateni & nyekeli dhewe, cocok kanggo kahanan kerja ngunci posisi sing suwe.

  2.2 5/3 Way Tiga Titik Solenoid Valve (Kontrol Listrik Ganda)

     Telung fungsi netral pusat opsional kanggo nyukupi macem-macem syarat proses ing situs:

     • 30C (Central Closed): Posisi tengah port P ditutup, port A/B komunikasi karo port exhaust R/S, nyadari mandeg silinder lan tekanan ditahan ing sembarang posisi stroke

     • 30E (Central Exhaust): Posisi tengah Port P ditutup, port dual A/B kesel, silinder direset kanthi cepet tanpa tekanan sisa

     • 30P (Central Pressure Holding): Posisi tengah Port P komunikasi karo port A/B, port exhaust R/S ditutup, njaga tekanan pipa sistem kanthi stabil

3. Model Mainstream, Kaliber & Parameter Aliran

4. Parameter Teknis Inti

5. Model Coding Interpretasi Cepet

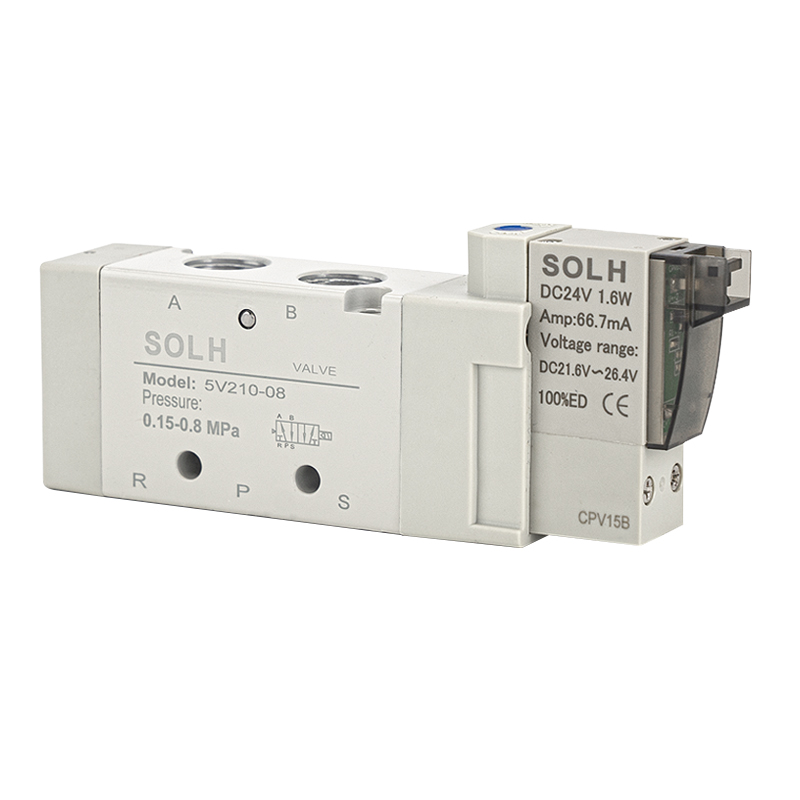

     Njupuk 5V210-08 DC24V minangka conto standar

     • 5V: Kode seri kanggo 5-port 2/3 posisi katup solenoid pneumatik

     • 2: 200 seri specifications, cocog kanggo G1 / 8 & G1 / 4 kaliber mainstream

     • 10: Kontrol listrik tunggal tipe 2 posisi;20 = jinis kontrol listrik pindho;30C/E/P = 3-posisi jinis fungsi tengah

     • 08: Antarmuka kaliber G1/4;06 = G1/8;M5 = benang mikro M5

     • DC24V: Rated voltase;B singkatan saka DC24V,A stands for AC220V, sawetara opsi voltase kasedhiya

6. Kaluwihan Product inti

     • Low Power & Ultra-Long Service Life: Koil hemat energi 0.9W nyuda konsumsi daya operasi jangka panjang. Ngadopsi struktur sealing spool kanthi tliti kanthi resistensi gesekan sing sithik, ndhukung 30 yuta + siklus ngoper stabil lan nyuda frekuensi pangopènan mengko.

     • Respon Frekuensi Dhuwur Ultra-Cepet: Desain saluran udara internal sing dioptimalake entuk wektu nanggepi ganti sajrone 0,05 detik, kanthi sampurna adaptasi karo syarat aksi siklik frekuensi dhuwur saka jalur produksi otomatis.

     • Adaptasi Lingkungan Bersih: Struktur knalpot pilot internal terpusat sing terpusat ngindhari polusi kebanjiran lenga lan gas eksternal, kanthi ngrampungake standar produksi elektronik, panganan lan medis sing resik lan bebas bledug.

     • Integrasi sing Kuwat & Debugging sing Nyaman: Ndhukung instalasi terintegrasi bank katup manifold kanggo ngirit ruang peralatan. Dilengkapi tombol manual ing awak tutup, nggampangake debugging katup siji lan operasi uji coba peralatan.

     • Kinerja Stabil & Tahan Cuaca: Jangkoan adaptasi suhu sing wiyar lan kelas tahan debu lan anti banyu IP65, operasi stabil ing lingkungan industri njero ruangan lan ruangan sing kompleks.

7. Skenario Aplikasi Khas

     • Kontrol Silinder Reciprocating Double-Acting: Digunakake kanggo penanganan otomatis, push material, clamping fixture, posisi rotary lan tumindak reciprocating pneumatik liyane.

     • Garis Produksi Otomatis Standar Dhuwur: Ditrapake kanggo garis welding otomotif, pengedap & pemotongan kemasan, pemasangan permukaan elektronik, ngisi panganan lan peralatan otomatisasi presisi liyane.

     • Kahanan Kerja Frekuensi Dhuwur & Resik: Tipe katup sing disenengi kanggo skenario industri sing mbutuhake reversing sing kerep, polusi nul lan operasi terus-terusan sing stabil.

8. Bedane Pilihan: 5V Series vs Katup Solenoid Seri 4V

Ringkesan Satu Kalimat

     Seri SOLH 5V minangka katup solenoid pneumatik 5/2 & 5/3 kanthi dhuwur kanthi konsumsi daya sing sithik, umur layanan sing dawa banget lan kinerja ngoper frekuensi dhuwur kanthi cepet. Nampilake knalpot internal sing resik lan desain anti banyu & tahan bledug IP65, iki minangka katup kontrol inti sing optimal kanggo silinder tumindak kaping pindho lan sistem pneumatik otomatis resik standar dhuwur, kompatibel karo seri 5V asli AirTAC.
