CM2 / CDM2 Series Stainless Steel Mini Cylinder (Double / Single Acting)

Merk: SOLH dening Richge Technology

Ringkesan produk

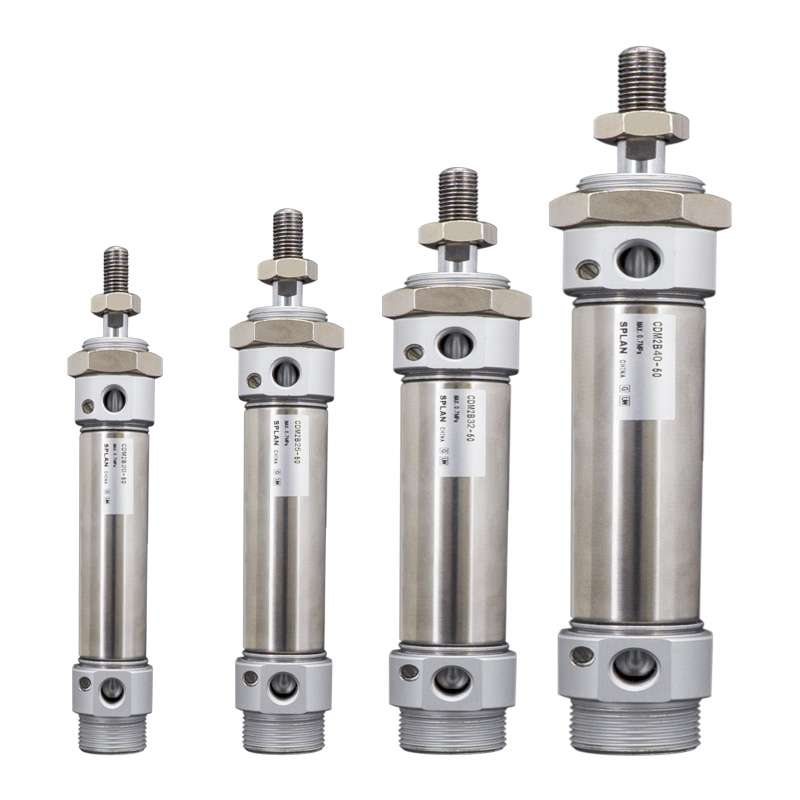

     SOLH CM2 / CDM2 yaiku silinder baja tahan karat bulat standar JIS B 8356, ukuran lubang φ20/25/32/40mm. Kinerja dipanggonke antarane silinder mini mikro lan silinder standar. Kaluwihan inti: tahan korosi, umur layanan sing dawa, pilihan pemasangan sing macem-macem, output thrust medium kompak. Digunakake kanggo panganan, farmasi, elektronik, kemasan lan stasiun medium-load otomatis sing resik.

Struktur Inti & Fitur Desain

   1. Standar: Selaras karo JIS B 8356, awak bunder kanthi dimensi pemasangan universal.

   2. Material: 304 tong minyak stainless steel, rod piston lan tutup mburi, karat-bukti, tahan kanggo lembab, asam lemah, alkali banget lan lingkungan resik.

   3. Struktur: tutup mburi dikunci dening Utas, garis bunder lurus, kekuatan mechanical dhuwur lan gampang pangopènan.

   4. Varian Operasi

     -- CM2B Akting Ganda: Pasokan udara ing ujung loro, model standar sing paling populer

     -- CM2S / CM2T Akting Tunggal: S=Spring return; T=Spring ngluwihi, reset otomatis sawise online cut-off

     - CM2W Double Rod: Rod lengkap ing loro-lorone, gerakan sinkron, travel efektif tikel loro

     - CM2K Non-Rotating Rod: Hexagonal piston rod, anti-twist kanggo posisi sing tepat

   5. Bantal: Bantal karet standar; bantalan udhara (suffix A) opsional kanggo nyuda gangguan impact ing kacepetan dhuwur.

   6. Sealing: Low-gesekan bidirectional segel karo alur reservoir lenga. Tekanan wiwitan sing sithik, operasi bebas lenga, urip layanan ≥8 yuta siklus.

   7. Deteksi Posisi: Versi CDM2 dilengkapi cincin magnet sing dibangun, kompatibel karo switch magnetik M9B / A93 / Z73 kanggo umpan balik posisi piston.

Aturan Coding Model Lengkap

   1. Tuladha Model: CDM2B20-100A-B

   2. Tuladha Referensi Urutan Standar

     -- CDM2B25-50-B: Bore25, stroke50, double acting, built-in magnet, bantalan karet

     -- CDM2S32-75-B: Bore32, stroke75, single acting spring return

     -- CDM2K40-100-B: Bore40, stroke100, batang piston heksagonal non-putar

Spesifikasi Teknis Inti Universal

Tekanan Teoretis & Daya Tarik @0.5MPa (Batang Tunggal, Unit:N)

   1. Ganda Tumindak CM2B

   2. Akting Tunggal CM2S (Spring Return @0.5MPa)

Formulir Pemasangan & Model Turunan

   1. Mounting Pilihan

     -- Tipe Dasar B: Instalasi langsung liwat benang tutup mburi (paling umum)

     -- L Kaki Gunung: Axial foot bracket fixing

     -- F/G Flange: Rod-side flange/head-side flange

     -- C/D Clevis: Single clevis / double clevis

     -- E Trunnion: Trunnion sisih sirah kanggo gerakan ayunan

   3. Seri Turunan Utama

     -- CDM2B: Standar pindho tumindak karo dibangun ing magnet

     -- CDM2S/T: Single acting spring return/spring extend

     -- CDM2W: Double rod pindho tumindak

     -- CDM2K: Batang piston heksagonal non-putar

     -- CDM2R: Versi pemasangan langsung langsing kanggo ruang aksial sing winates

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore: Ngitung tikaman dibutuhake & mbukak horisontal, cadangan ≥50% wates safety; pilih CM2 preferentially kanggo aplikasi medium-muat.

   2. Konfirmasi Stroke: Tambah 10 ~ 20mm wates travel ekstra; Max stroke: pindho akting ≤300mm, tunggal akting ≤100mm.

   3. Konfigurasi cocog

     -- Operasi: Double acting → B; single acting spring return → S; syarat anti-twist → K

     -- Bantal: Tambah sufiks A (bantal udara) kanggo gerakan bola-bali kanthi kacepetan dhuwur

     -- Umpan balik posisi: Pilih model sing dilengkapi magnet CDM2, cocog karo switch magnetik M9B/A93

Ringkesan Satu Kalimat

     SOLH CM2 / CDM2 JIS standar stainless steel silinder pneumatik babak kebak diimpor karo CM2 seri, kasedhiya ing pindho akting, siji, rod pindho lan varian rod non-puteran, macem-macem opsi soyo tambah, becik medium-thrust linear actuator kanggo pangan, medical, elektronik lan packaging peralatan automation resik.
