CM3 Series Short Stainless Steel Mini Cylinder | Silinder Pneumatik Ultra-Kompak Generasi Anyar

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fitur Struktural Inti

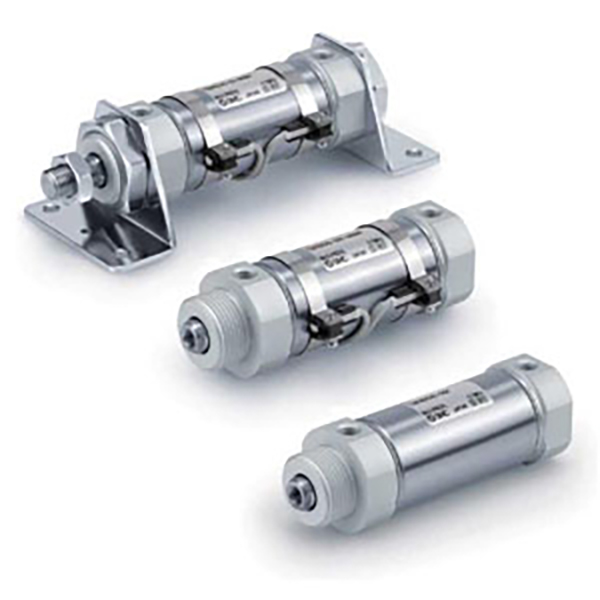

     Seri SOLH CM3/CDM3 minangka silinder mini stainless steel tipe cendhak generasi anyar sing dioptimalake minangka panggantos sing ditingkatake kanggo seri CM2 tradisional. Iki kalebu ukuran bolongan saka φ20 nganti φ40, kanthi nyuda dawa sakabèhé maksimal 29mm lan bobote 21% luwih entheng dibandhingake karo CM2. Kanthi awak ultra-kompak, konstruksi baja tahan karat 304 lengkap, operasi bebas lenga lan desain pipa 4 arah, sampurna adaptasi karo kahanan kerja sing winates, lembab, asam & alkali, lan resik. Digunakake kanthi akeh ing industri panganan, medis, elektronik lan kemasan kanggo tugas gerakan linier presisi medium.

  1.1 Konstruksi Bahan Standar & Premium

     Selaras karo standar sing bisa diganti JIS B 8356. Kabeh tabung silinder, rod piston lan tutup mburi nganggo baja tahan karat 304 berkualitas tinggi, menehi kinerja tahan karat lan tahan karat. Makarya kanthi stabil ing lingkungan sing lembab, kahanan kerja asam lemah / alkali sing lemah lan bengkel produksi sing resik kanthi adaptasi lingkungan sing kuwat.

  1.2 Struktur Ultra-Kompak Integrasi

     Ngadopsi ngunci thread tutup mburi lan struktur tabung silinder terpadu, ukuran sakabèhé wis nemen nyilikake. Desain pipa 4 arah sing inovatif (interval 90 °) nyedhiyakake kebebasan pemasangan sing dhuwur banget, ngrampungake dilema instalasi ruang peralatan sing sempit lan nyadari tata letak stasiun otomatis sing fleksibel.

  1.3 Jinis Gerak Diversifikasi kanggo Cakupan Skenario Lengkap

     • Akting Ganda (CM3B) : Gerakan bolak-balik intake udara dual-end, jinis paling universal kanggo nyopir linear otomatis standar.

     • Akting Tunggal (CM3S/T) : S = Spring return, T = Spring extend; reset otomatis sawise dipateni kanggo skenario prioritas safety.

     • Rod Ganda (CM3W) : Output rod dual-mburi, gerakan stabil sinkron lan stroke efektif pindho kanggo mekanisme linkage khusus.

     • Non-Rotating Rod (CM3K) : Rod piston anti-torsion heksagonal, rotasi nol sajrone operasi kanggo syarat posisi presisi dhuwur.

  1.4 High-End Sealing & Long Service Life

     Dilengkapi ring sealing bidirectional kurang gesekan lan alur panyimpenan lenga dibangun ing, silinder fitur meksa wiwitan Ultra-rendah lan operasi stabil. Desain pelumasan tanpa lenga standar cocog karo standar industri sing resik. Struktur tahan nyandhang sing dioptimalake njamin umur layanan luwih saka 8 yuta siklus, nyuda frekuensi pangopènan peralatan.

  1.5 Buffer Fleksibel & Konfigurasi Induksi

     Buffer karet standar kanggo nyerep kejut dhasar lan nyuda gangguan; buffer online A-jinis opsional kanggo operasi Kerep-kacepetan dhuwur kanggo ngilangke impact pungkasan. Model CDM3 dilengkapi dering magnetik sing dibangun, kompatibel karo saklar magnetik seri M9B / A93 / Z73 kanggo umpan balik sinyal posisi wektu nyata lan kontrol link otomatis PLC; CM3 versi non-magnetik kanggo gerakan siklik prasaja.

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

  1. Struktur Model Khas: CDM3B25-100Z

 2. Tuladha Tatanan Standar

     • Model Double Acting Magnetik: CDM3B32-50Z (φ32 bore, 50mm stroke, built-in magnetic ring, double acting)

     • Single Acting Spring Return Model: CDM3S20-25Z (φ20 bore, stroke 25mm, spring reset)

     • Model Presisi Non-Rotasi: CDM3K40-100Z (φ40 bore, 100mm stroke, heksagonal anti-torsion rod)

3. Parameter Teknis Inti (Tipe Standar)

4. 0.5MPa Teoretis Thrust & Tension Data

 4.1 Double Acting (CM3B) Thrust & Tension Tabel

  4.2 Akting Tunggal (CM3S Spring Return) Tabel Kinerja

5. Jinis Pemasangan & Model Turunan

  5.1 Metode Pemasangan Diversifikasi

     • B Tipe dhasar: Instalasi langsung liwat Utas tutup mburi, cara soyo tambah paling universal lan biaya-efektif.

     • L Kaki Gunung: Didandani kanthi krenjang sikil aksial kanggo instalasi horisontal sing stabil.

     • F/G Flange Mount: Rod-side / rod-kurang instalasi flange sisih kanggo posisi tetep vertikal.

     • C/D Clevis Mount: Sambungan clevis tunggal / clevis pindho kanggo skenario swinging lan linkage.

     • E Gunung Trunnion: Struktur trunnion sisih rod-kurang kanggo gerakan ayunan fleksibel.

  5.2 Seri Turunan Inti

     • CDM3B: Tipe akting ganda magnetik (model mainstream standar)

     • CDM3S/T: Tipe akting tunggal magnetik (spring return / spring extend)

     • CDM3W: Magnetik rod pindho jinis tumindak pindho

     • CDM3K: Tipe rod heksagonal non-puteran magnetik

     • CDM3R: Tipe pemasangan ultra tipis langsung kanggo stasiun winates papan sing ekstrem

6. CM3 vs CM2 Pilihan Comparison

7. 3-Langkah Pandhuan Pilihan cepet

     1. Pilihan Bore: Konfirmasi ukuran bore miturut bobot beban nyata, cadangan ora kurang saka 50% safety margin. Prioritasake seri CM3 kanggo kahanan kerja medium-thrust, resik lan tahan karat.

     2. Pilihan Stroke: Stroke kerja nyata ditambah margin keamanan 10~20mm. Tindakake aturan stroke standar: akting ganda ≤300mm, akting tunggal ≤100mm.

     3. Konfigurasi Fungsional: Pilih B kanggo gerakan bola-bali akting ganda konvensional; S kanggo skenario safety reset spring siji tumindak; K kanggo panjaluk posisi anti-torsion kanthi tliti dhuwur.

Ringkesan Siji Kalimat

     Silinder mini stainless steel generasi anyar SOLH CM3 nduweni fitur awak entheng ultra-kompak, 304 tahan karat tahan karat lengkap, operasi umur dawa tanpa minyak lan cara pemasangan sing macem-macem, nyedhiyakake solusi gerakan linear medium-thrust kanthi stabilitas dhuwur lan hemat ruang kanggo peralatan otomatisasi resik panganan, medis, elektronik lan kemasan.
