CRQ2 Series Ultra-Thin Rack & Pinion Rotary Cylinder | Zero Backlash Compact Swing Cylinder

Merk: SOLH dening Richge Technology

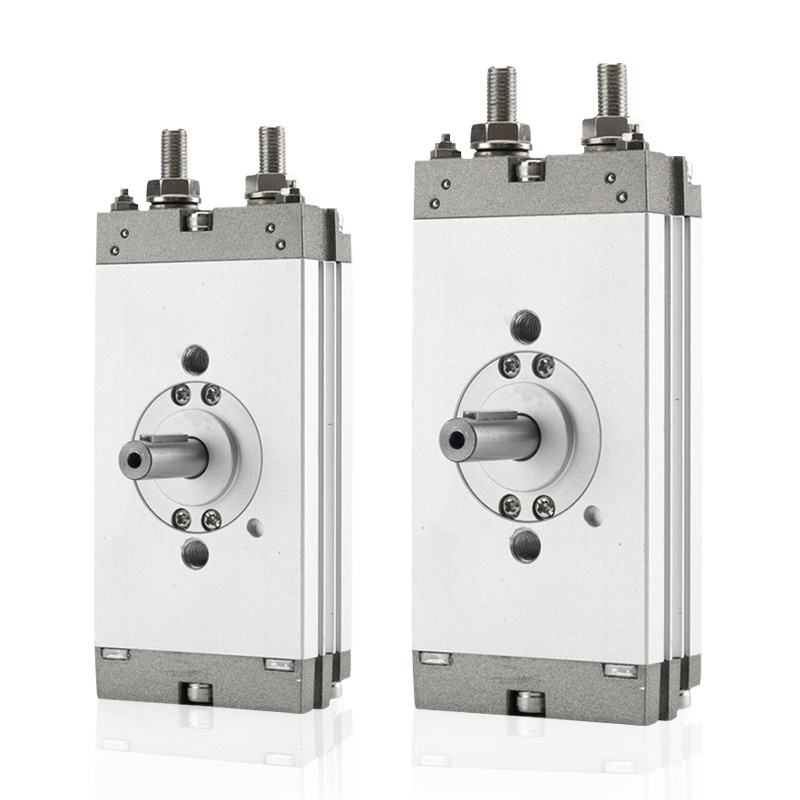

1. Ringkesan Product & Kaluwihan inti

     Seri SOLH CRQ2 minangka rak datar ultra-tipis & silinder puteran pinion kanthi struktur nol-backlash dual-piston. Kanthi dhuwur awak sing sithik banget lan desain pemasangan flange sing terintegrasi, ndhukung sudhut ayunan sudhut 90 ° / 180 ° / 360 ° lan nutupi ukuran bolongan saka φ10 nganti φ40. Dioptimalake kanggo tata letak peralatan sing winates ing papan, silinder iki nyedhiyakake kinerja puteran kanthi tliti dhuwur lan stabil kanggo indeksasi ringan & medium-tugas, stasiun flip lan puteran, dadi solusi rotary kompak sing disenengi kanggo peralatan 3C, kemasan lan otomasi medis.

2. Spesifikasi Teknis Lengkap

 2.1 Parameter dhasar

     • Ukuran Bore: φ10/φ15/φ20/φ30/φ40 (Struktur flat ultra-tipis)

     • Mode operasi: Rak pindho tumindak & drive pinion

     • Rentang Tekanan Kerja: 0,15 ~ 0,7MPa; φ20/φ30/φ40 nganti 1.0MPa

     • Tekanan Bukti: 1,05 MPa

     • Suhu sekitar: 0 ℃ ~ 60 ℃ (lingkungan bebas es)

     • Lubrication: Operasi pelumasan bebas lenga

     • Konfigurasi buffer: φ10/φ15 mung nganggo buffer karet; φ20/φ30/φ40 kanthi buffer karet ganda + buffer udara sing bisa diatur opsional (sufiks C)

     • Imbuhan Sudut: Standard ± 5 ° imbuhan nggoleki liwat bolt mburi

     • Kompatibilitas Magnetik: CDRQ2 dering magnetik internal, kompatibel karo switch seri D-M9B / D-A93

  2.2 Tabel Torsi Teoretis (@0.5MPa, N·m)

  2.3 Standard Swing Angle & Range luwes

     • 90° Swing: Kisaran luwes 80°~100°

     • 180 ° Swing: Range luwes 170°~190°

     • 360 ° Extended Swing: Range luwes 350 ° ~ 370 ° kanggo panjaluk rotasi lengkap khusus

  2.4 Spesifikasi Ukuran Port

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: Standar Rc1/8; Utas G1/8 & NPT opsional

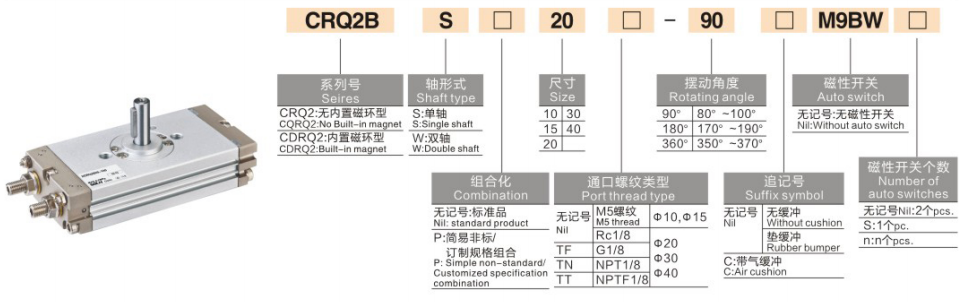

3. Aturan Penamaan Model & Tuladha Urutan

  1. Struktur Model Lengkap: CDRQ2BS20-180C

  2. Tuladha Tatanan Khas

     • Model Non-Buffer Standar: CRQ2BW15-90 (Tipe dhasar, poros ganda, lubang φ15, ayunan 90°, non-magnetik, penyangga karet)

     • Model Buffer Presisi Dhuwur: CDRQ2BS40-180C (ring Magnetik dilengkapi, poros tunggal, φ40 bore, 180 ° ayunan, buffer udara)

4. Prinsip Struktural & Kekuwatan Inti

  4.1 Struktur Internal & Prinsip Kerja

     Seri CRQ2 nganggo struktur meshing rak ganda piston ganda simetris. Udhara kompresi nyurung piston dual kanggo gerakan linear sinkron, sing nyurung rak gear kanggo ngasilake torsi rotasi sing stabil. Awak warata terpadu nerangake karo mekanisme buffer dibangun ing, bolts imbuhan amba mburi, antarmuka piping siji-sisih lan dual-sisi alur ngalih Magnetik. Struktur pasukan simetris ngilangake goyang lan backlash sajrone operasi, entuk posisi rotary presisi dhuwur sing stabil banget.

  4.2 Kaluwihan inti unik

     • Badan Datar Ultra-Tipis: Dhuwur awak banget kurang (17 ~ 37mm), awak silinder bisa langsung digunakake minangka flange, mbusak krenjang soyo tambah lan ngirit papan instalasi vertikal.

     • Zero Backlash Design: Struktur meshing lengkap rak pindho nyadari rotasi reresik nol, njamin akurasi posisi baleni dhuwur lan operasi wiwitan-mandeg tanpa jitter.

     • Piping & Wiring Rapi: Antarmuka online siji-sisih lan padha-sisih dual ngalih grooves menakake wiring ing situs lan tata piping kanggo struktur peralatan resik.

     • Precise Angle Fine-Tuning: Standard ± 5 ° amba swing luwes adapts kanggo syarat posisi tepat warna.

     • Pilihan Shaft Diversified: Poros siji opsional (universal) lan poros ganda (linkage bidirectional) kanggo cocog karo macem-macem mode sambungan otomatis.

5. Pedoman Instalasi & Pamilihan

  5.1 Mode Instalasi

      Tipe Dasar B: Ing ngisor awak silinder ndhukung langsung soyo tambah karo bolongan posisi reserved. Desain flange terintegrasi ora mbutuhake aksesoris mbenakake tambahan, sing nampilake instalasi cepet lan akurasi posisi sing dhuwur.

  5.2 Kriteria Pamilihan Inti

     • Prioritas Watesan Spasi: Pilih seri ultra-tipis CRQ2 kanggo skenario winates dhuwur vertikal; pilih MSQ / HRQ seri kanggo papan instalasi cekap.

     • Precision & Backlash Panjaluk: Rak & pinion CRQ2 kanggo nul-backlash posisi tliti dhuwur; vane-jinis CRB2 kanggo murah amba amba rotasi cahya mbukak.

     • Konfirmasi Sudut Swing: Standar 90°/180° kanggo flipping/posisi konvensional; Tipe lengkap 360 ° kanggo kondisi kerja rotasi full-circle.

     • Buffer Matching: Pilih buffer udara C kanggo operasi mbukak kacepetan dhuwur lan medium-heavy; buffer karet standar meets panjaluk cahya-muat kacepetan kurang.

     • Sinyal Umpan Balik Panjaluk: Pilih versi cincin magnetik CDRQ2 kanggo deteksi posisi PLC lan kontrol linkage otomatis; Versi non-magnetik CRQ2 kanggo gerakan Rotary prasaja tanpa umpan balik sinyal.

6. Skenario Aplikasi Khas

     • 3C & Industri Elektronika: Papan PCB flipping, ngurutake chip, rotasi peralatan cilik lan posisi komponen presisi.

     • Packaging & Printing Equipment: Label swinging, box sealing positioning, baffle deflection lan terus packaging line directional switching.

     • Stasiun Otomasi Kompak: Ngalih katup miniatur, posisi indeksasi sing tepat lan operasi rotary ing ruang peralatan sing sempit.

     • Mesin Medis & Presisi: Rotasi manipulator cilik, flipping aksesori medis presisi lan platform rotary otomatis mini.

7. Tabel Comparison CRQ2B vs CDRQ2B

Ringkesan Siji Kalimat

     Silinder putar nol-backlash ultra-tipis seri SOLH CRQ2 nduweni desain flange terintegrasi sing rata, rotasi luwes multi-sudut lan instalasi ngirit ruang, nyediakake solusi puteran kanthi presisi dhuwur, stabil lan kompak kanggo stasiun flipping lan indeksasi otomatis sing entheng & medium-tugas.
