RS2H Series Heavy-Duty Stopper Cylinder | Luwes Hydraulic Buffer Lever Stop Silinder

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Kaluwihan Struktural Inti

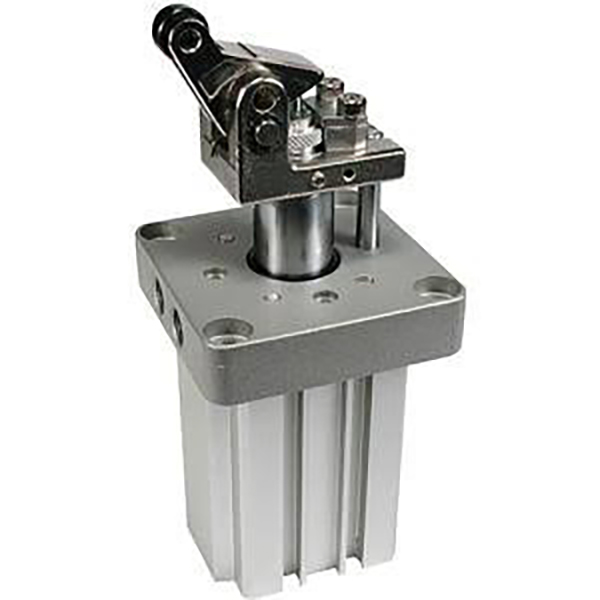

     Seri SOLH RS2H minangka silinder stopper tipe tuas tugas abot generasi anyar, dirancang kanthi profesional kanggo posisi lan watesan baris conveyor beban abot. Kasedhiya ing ukuran bolongan gedhe φ50/63/80mm, fitur gaya mandeg ultra-dhuwur, buffer hydraulic luwes, struktur kompak entheng lan resistance impact unggul. Khusus ditrapake kanggo 50-500kg pallets abot lan piring perkakas, serves minangka komponen mandeg inti kanggo heavy-tugas otomatis conveyor baris, digunakake digunakake ing workpiece mandeg, posisi transfer lan stasiun matesi skenario.

  1.1 Nganyarke Kinerja Tugas Berat

     Minangka panggantos nganyari kanggo seri RS1H tradisional, RS2H entuk luwih saka 30% Tambah ing pasukan mandeg. Ngadopsi gabungan penguat gaya pengungkit lan struktur buffer hidraulik, kanthi becik nahan beban impact frekuensi dhuwur lan kanthi stabil mbatesi workpieces abot saka 50kg nganti 500kg, ngrampungake masalah kekuwatan sing ora cukup lan gampang gagal model lawas ing operasi siklik abot.

  1.2 Optimasi Kompak & entheng

     Dibandhingake karo seri RS1H, model stroke φ63-30 nyuda bobot sakabèhé nganti 22% lan nyepetake dawa total nganti 9mm. Struktur terintegrasi sing dioptimalake ngirit ruang instalasi nalika nambah kaku struktural sakabèhé, nyadari ukuran sing luwih cilik, bobot sing luwih entheng lan stabilitas sing luwih dhuwur.

  1.3 Inti Luwes Hydraulic Buffer

     Buffer hidrolik sing bisa diatur minangka standar. Pangguna bisa bebas nyetel resistance damping liwat cakram imbuhan puteran kanggo ngganti menyang workpieces beda bobot lan ngatur kacepetan. Buffer ndhukung panggantos cepet tanpa alat kanthi ngeculake sekrup set M4, ningkatake efisiensi pangopènan ing situs lan nyuda downtime.

  1.4 Dhuwur-kaku Lever & Desain Roller Dual

     Tuas kekuatan dhuwur dilengkapi struktur buffer internal sing ditingkatake. Kasedhiya rong pilihan bahan rol: resin (L) lan baja karbon (M), kanthi resistensi nyandhang lan kinerja anti-retak. Dhiameter rol sing digedhekake njamin operasi rolling sing lancar lan kemampuan anti-defleksi sing kuat, kanthi efektif ngindhari jamming lan karusakan beban eksentrik nalika mandheg mandheg.

 1.5 Konfigurasi sing bisa diijolake kanthi lengkap & macem-macem

     Ukuran instalasi bisa diijolke karo seri RS1H tradisional, ndhukung panggantos langsung lan upgrade tanpa ngowahi pigura fixture. Fungsi tambahan opsional kalebu mekanisme ngunci anti-rebound, bukak kunci rilis manual lan switch deteksi tuas, nyukupi syarat kontrol kahanan kerja abot sing rumit.

  1.6 Struktur Urip Bebas Lenga & Suwe

     Opsional dobel-acting, spring-loaded dobel-acting lan mode single-acting nutupi panjaluk operasional sing beda-beda. Rod piston sing dilapisi krom keras lan awak silinder anodized hard menehi resistance nyandhang lan impact resistance banget. Desain operasi tanpa lenga cocog karo lingkungan sing resik lan kahanan kerja sing tahan cipratan las kanthi biaya pangopènan sing murah lan umur layanan sing dawa.

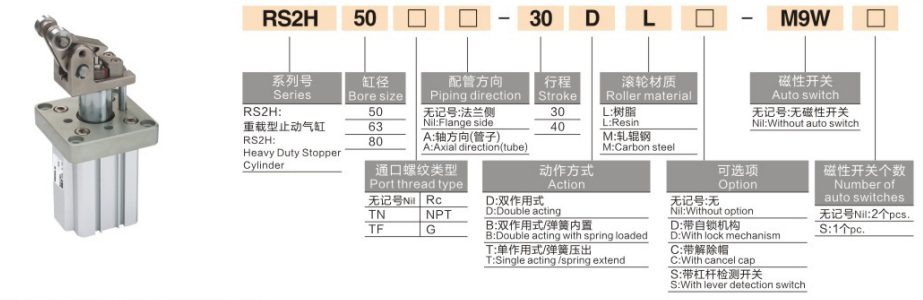

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

  1. Tuladha Model Khas: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Tuladha Tatanan Standar

    • Model Tugas Berat UmumRS2H63-30LD-M9BW (φ63 bore, 30mm stroke, resin roller, double-acting, karo M9BW saklar magnetik)

    • Model Ngunci High-Safety: RS2H80-40TM-XC102 (φ80 bore, stroke 40mm, rol baja karbon, single-acting, dengan mekanisme penguncian anti-rebound)

3. Parameter Teknis Umum (20 ℃, Kondisi Standar 0,5MPa)

  3.1 Spesifikasi dhasar

     • Mode operasi: Double-acting, spring-loaded double-acting, spring extend single-acting

     • Rentang Tekanan Kerja: 0,05~1,0MPa; Bukti Tekanan: 1.5MPa

     • Suhu sekitar: -10 ℃ ~ 60 ℃ (lingkungan bebas es)

     • Sistem Buffer: Buffer hidrolik sing bisa diatur standar + buffer karet dual-end

     • Mode Lubrication: Operasi bebas lenga

     • Cara Instalasi: Standard flange soyo tambah, 4-sisi Magnetik ngalih soyo tambah kasedhiya

  3.2 Kombinasi Bore & Stroke Standar

  3.3 Gaya Mandeg Teoritis (Unit: kN @0.5MPa, Output Tuas)

  3.4 Perbandingan Bobot Produk (Satuan: kg @ Stroke Standar)

4. Konfigurasi Inti & Pedoman Pilihan

 4.1 Pamilihan Bahan Roller

     • Resin Roller (L): Low gangguan lan anti-gores kanggo lumahing pallet. Becik kanggo beban entheng / medium (50-200kg) lan operasi kacepetan dhuwur (≤0.5m / s), nglindhungi workpieces nalika njamin mandeg stabil.

     • Rol Baja Karbon (M): Ultra-high resistance nyandhang lan impact resistance kuwat. Cocog kanggo beban abot (200-500kg), muter frekuensi dhuwur (≥1000 kaping / dina) lan kahanan kerja industri sing atos kanthi umur layanan sing dawa.

  4.2 Pilihan Mode Operasi

     • Ganda Akting (D): Bidirectional controllable clamping lan ngeculake karo pasukan mandeg maksimum. Dioptimalake kanggo kahanan kerja wiwitan-mandeg kanthi abot lan frekuensi dhuwur.

     • Spring-Loaded Double-Acting (B): Rilis otomatis nalika gagal daya, prioritas peralatan lan safety personel. Sampurna kanggo stasiun mbebayani lan skenario proteksi mateni.

     • Akting Tunggal (T): Spring extend, mode retract kompresi udara. Ngirit energi lan biaya-efektif, ditrapake kanggo skenario mandeg cahya lan frekuensi rendah.

  4.3 Aksesori Fungsional Tugas Berat Pilihan

     • Mekanisme Ngunci (-XC102): Ngunci otomatis sawise mandheg kanggo nyegah workpiece mbalek lan pamindahan, cocok kanggo kacepetan dhuwur cahya-muat lan stasiun anti-pindhah.

     • Fungsi Mbukak Kunci Manual: Bukak tuas kanthi manual nalika gagal daya utawa kegagalan peralatan, njamin pangopènan sing aman lan trep ing situs.

     • Ngalih Deteksi Tuas: Ndeteksi ekstensi lever lan status reset, ndhukung kontrol linkage PLC lan operasi interlock otomatis kanggo jalur produksi cerdas.

5. Skenario Aplikasi Khas

     • Garis Konveyor Pallet Tugas Berat: Khusus kanggo mandeg, mindhah posisi lan anti-shifting piring perkakas abot 200-500kg ing industri otomotif, peralatan omah lan logistik, nyedhiyakake kinerja watesan beban abot sing stabil.

     • Welding & Machine Tool Heavy Stations: Ditrapake kanggo clamping heavy-load saka peralatan welding, alat mesin loading / unloading matesi lan posisi jamur abot. Struktur buffer nolak impact kuwat lan nyegah welding slag erosi.

     • Sistem Warehousing & Transfer Otomatis: Digunakake kanggo stopping pallet gudang stereoskopik, posisi docking AGV lan mekanisme flipping tugas abot, nampilake gerakan stabil lan umpan balik sinyal sing dipercaya.

     • Jalur Konveyor Tugas Berat Kacepetan Dhuwur: Cocog kanggo mungkasi dhuwur-kacepetan (≤0.8m / s) workpieces abot ing roller lan sabuk conveyor garis. Buffer hidraulik sing bisa diatur njamin proses mandeg sing lancar lan nol.

6. 3-Langkah Pandhuan Pilihan cepet

     1. Pilihan Ukuran Bore: Pilih bolongan miturut bobot workpiece lan kacepetan ngirim. Tindakake standar safety: gaya mandeg teoritis ≥ beban nyata × 2. φ50 kanggo beban ngisor 200kg, φ63 kanggo beban 200-350kg, φ80 kanggo beban ing ndhuwur 350kg.

     2. Pilihan Bahan Roller: Pilih rol resin (L) kanggo skenario entheng lan kacepetan dhuwur; pilih roller baja karbon (M) kanggo skenario muter abot lan frekuensi dhuwur.

     3. Pilihan Konfigurasi Fungsional: Pilih pindho tumindak (D) + roller baja karbon kanggo heavy-load & kahanan kerja frekuensi dhuwur; nambah mekanisme ngunci (-XC102) kanggo syarat anti-rebound; nganggo jinis spring-loaded (B) kanggo stasiun prioritas safety.

Ringkesan Siji Kalimat

     Seri SOLH RS2H nganyarke silinder stopper tugas abot nduweni gaya mandeg sing luwih dhuwur 30%, struktur kompak sing entheng, buffer hidraulik sing bisa diatur lan opsi roller dual, nyedhiyakake solusi mandeg profesional kanthi stabilitas dhuwur, anti-impact lan ramah-pangopènan kanggo garis conveyor otomatis 50-500kg abot.
