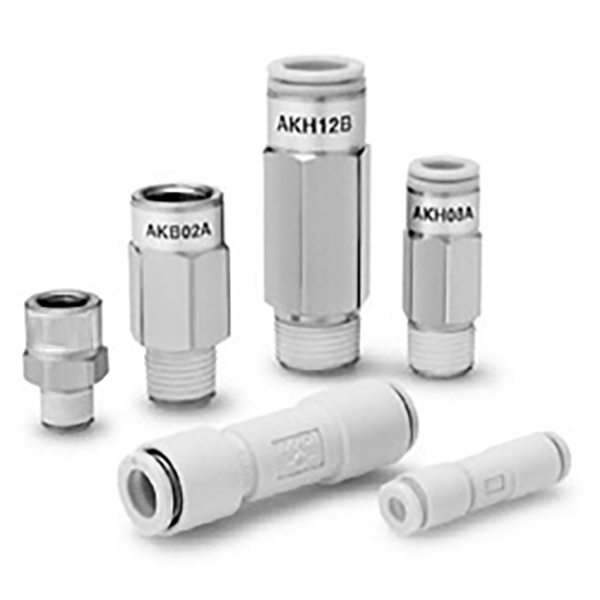

Katup Priksa Sambungan Cepet Seri AKH / AKB

SOLH AKH / AKB Series Quick-Connect Check Valve (Tipe Lengan)

Brand: SOLH dening Richge Technology | Katup One-Way Terpadu + Fitting Push-in

1. Ringkesan Produk

  Seri AKH / AKB minangka gabungan komponen terpadukatup mriksa + fitting push-in cepet, dirancang kanggo nyegah backflow, nyekeli meksa lan vakum cut-off ing sirkuit pneumatik. Ukuran kompak, instalasi cepet lan tekanan retak ultra-rendah.

  Bedane Inti Antarane AKH & AKB

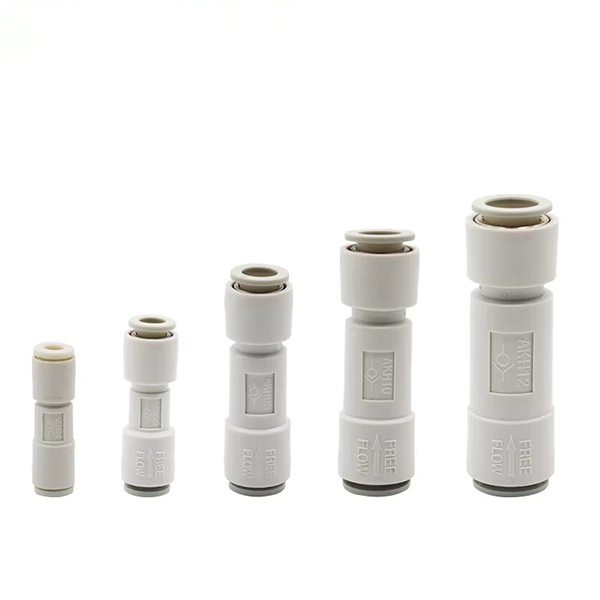

   AKH: Dual push-in port tipe lengan lurus, loro-lorone kanggo tabung udara (Φ4 ~ Φ12).

   AKB: Siji benang lanang + siji jinis lengan benang wadon, kanggo anti-mundur ing antarane port berulir

• AKB‑A: Arah alur → Utas lanang → Utas wadon

• AKB‑B: Arah alur → Utas wadon → Utas lanang

2. Fitur inti

  1. Tekanan retak ultra-rendah:0,005 MPa (5 kPa), cocok kanggo sistem vakum (-100 kPa ~ 1 MPa)

  2. Tingkat aliran dhuwur: Area salib efektif gedhe kanthi resistensi aliran sing sithik

  3. Push-in pas cepet: Kompatibel karo PU / PA nilon / tabung nilon alus; swara "klik" sawise tubing ngunci ing panggonan

     • Bahan: PBT awak katup / paduan seng; fitting nikel-dilapisi kuningan; gripping jaws SUS304 stainless steel

     • Max tekanan kerja: 1.5 MPa

     • Suhu operasi: -5 ℃ ~ + 60 ℃ (ora ana kondisi icing)

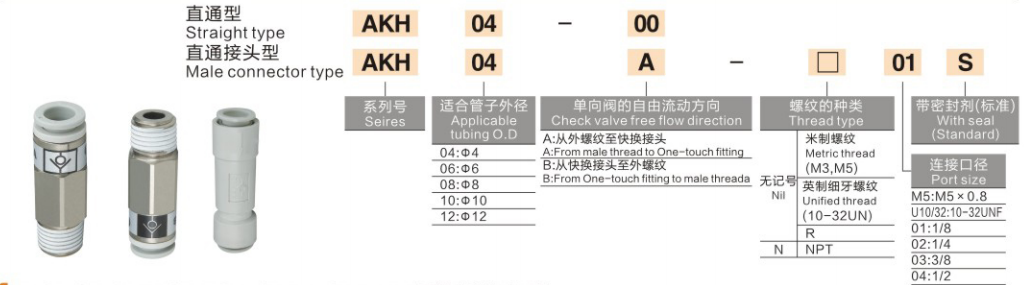

3. Definisi Kode Model & Tuladha

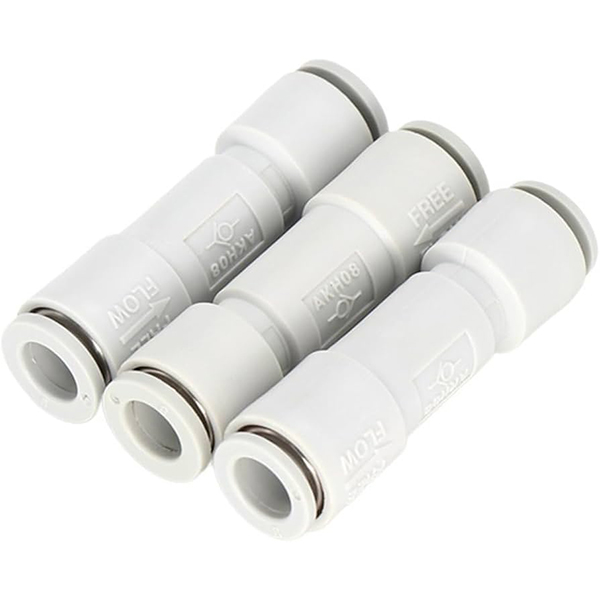

 1. AKH (Tipe Push-in Ganda)

      • AKH06-00: Seri AKH, tabung Φ6, port push-in dobel (-00 = ora ana benang)

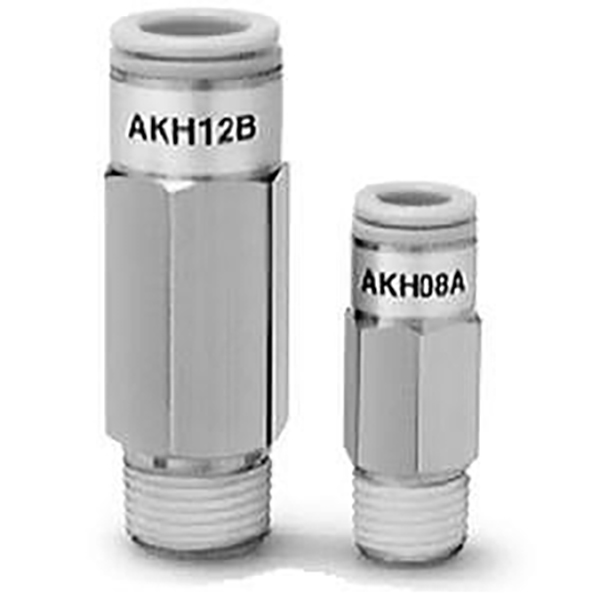

      • AKH08A-02S: Seri AKH, tabung Φ8, benang lanang R1/4, sealant benang sing wis diaplikasi S

  2. AKB (Tipe Lengan Berulir)

     • AKB02A-02S: Seri AKB, benang R1/4, arah aliran Tipe A (lanang → wadon), sealant pra-lapisan S

4. Spesifikasi standar

 1. AKH - Dual Push-in Priksa Valve

  2. AKB - Threaded Sleeve Check Valve

5. Aplikasi Khas

     • Tekanan silinder nyekeli: Nyegah beban sinking utawa drifting

     •. Sirkuit vakum: Aja kebocoran vakum (becik kanggo tekanan retak sing sithik)

     •. Interlock pompa ganda: Nglindhungi pompa tekanan rendah saka aliran mbalikke tekanan dhuwur

     • Anti-backflow sirkuit cabang: Penylametan tekanan independen kanggo macem-macem aktuator

6. Comparison karo liyane Priksa Valves

     • AKH / AKB: Desain push-in / lengan terintegrasi, pemasangan kompak & cepet, sambungan pipa langsung

     • AK2000 / AK4000: Jinis pipa benang, kapasitas aliran sing luwih dhuwur, tanpa port push-in

     • AKP: Kanthi relief tekanan residual, khusus kanggo sirkuit pneumatik safety
