Brand: SOLH dening Richge Technology | Pneumatic Cylinder Piston Rod Fleksibel Compensating Fitting
 |

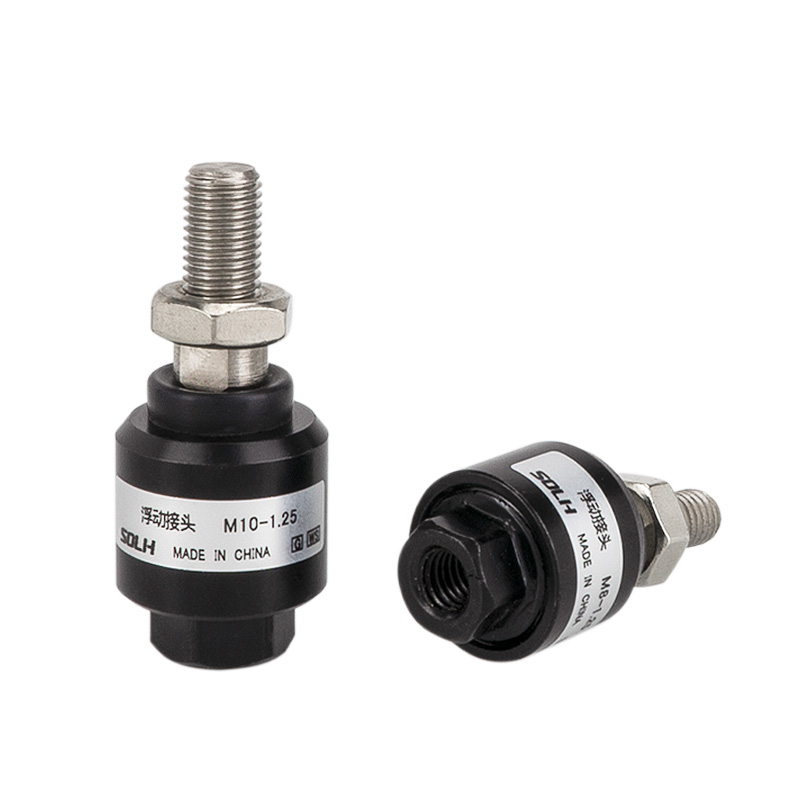

F-type floating joint minangka aksesori penghubung fleksibel sing dipasang ing rod piston silinder. Fungsi inti yaiku nyerep eksentrisitas instalasi lan panyimpangan sudut, ngilangi pasukan sisih lateral lan nglindhungi segel silinder. Iki minangka komponen standar kanggo ngatasi kesalahan keselarasan ing peralatan otomatis.
• Struktur: Utas wadon (rod piston nyambung) + sirah werni + Utas lanang (muat nyambung), dipasang ing kompensasi elastis.
• Kapasitas Kompensasi: Axial ±1.5mm, radial ±1.25mm, sudut ±2°~±5° gumantung model.
• Bahan: Standard anodized aluminium alloy; 304 stainless steel kanggo aplikasi tahan karat; NBR / FKM segel karet kasedhiya.
• Fungsi: Ngonversi sambungan hard kaku menyang sambungan adaptif fleksibel, nyegah wayahe mlengkung lateral lan segel abrasion ing rod piston.
1) AirTAC

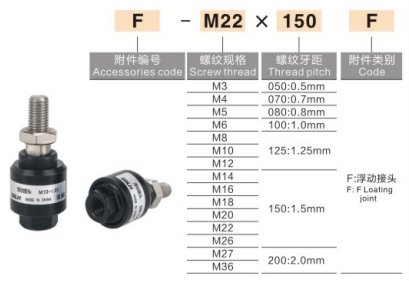

Format: Utas F-M × pitch + F
Conto: F-M10×1.25F (kanggo bolongan 32mm), F-M16×1.5F (kanggo bolongan 50/63mm)
2) SMC (JAF Standar / JAHF tugas berat)
Format: JAF-bore-thread-length
Conto: JAF-40-M12×1.25 (40mm bore), JAHF-80-M20×1.5 (80mm bore heavy load)
3) Tandha domestik umum
Format: F-M12×1.25 utawa FJ-M16×1.5
|
Model (Utas) |
Bore sing cocog (mm) |
Eksentrisitas sing diidini |
Sudut Swing |
|
F-M6×1.0 |
16/20 |
± 0,8 mm |
± 2° |
|
F-M8×1.25 |
25 |
± 1,0 mm |
± 2° |
|
F-M10×1.25 |
32 |
± 1,25 mm |
± 3° |
|
F-M12×1.25 |
40 |
± 1,25 mm |
± 3° |
|
F-M16×1.5 |
50/63 |
± 1,5 mm |
± 4° |
|
F-M20×1.5 |
80/100 |
± 1,5 mm |
± 5° |
|
Fitting |
Kinerja |
Tips Aplikasi |
|
F-jinis Floating Joint |
Kompensasi fleksibel 360 °, nyerep misalignment radial & sudut, nglindhungi silinder |
Alignment miskin, operasi frekuensi dhuwur, stroke dawa |
|
I-tipe Tunggal Clevis |
Bidang tunggal hinged ± 5 °, kaku dhuwur, biaya murah |
Kacepetan kurang, keselarasan apik, beban push-pull |
|
Tipe Y Double Clevis |
Bidang tunggal hinged ± 5 °, kapasitas mbukak gedhe |
Beban abot, muatan karo kuping siji |
|
Rod End Bearing |
Bunder universal ± 15 °, amba ayunan gedhe, biaya luwih |
Kacepetan dhuwur, eksentrisitas gedhe, ayunan multi arah |
Panduan Pilihan: Alignment instalasi sing kurang apik → Tipe-F; kacepetan kurang abot beban → Y-jinis; krenjang beban kuping pindho → Tipe-I; kacepetan dhuwur & eksentrisitas gedhe → bantalan mburi rod.
1. Screw thread wadon menyang piston rod external thread, anaerobik thread loker dianjurake kanggo anti-loosening.
2. Sambungake mburi thread lanang langsung kanggo mbukak (utawa flange / piring sambungan), alignment coaxial ketat ora dibutuhake.
3. Tekanan operasi: ≤1.0MPa kanggo silinder standar; suhu kerja: -10 ℃ ~ + 120 ℃.
4. Ora cocok kanggo gerakan rotasi terus-terusan. Buffer njaba utawa stopper dibutuhake ing beban impact.
• Jalur perakitan otomatis, peralatan 3C, grippers robot
• Press-fitting, stamping, cetakan docking, mekanisme conveying long-stroke
• Peralatan karo kontrol coaxiality angel, geter abot lan gerakan silinder frekuensi dhuwur
