U Type Rod End Bearing Fish Eye Joint

U Type Rod End Bearing Fish Eye Joint | 360 ° Universal Articulated Fitting kanggo Cylinder Rod End

Brand: SOLH dening Richge Technology | Pneumatic Cylinder Piston Rod Universal Rod End Bearing

1. Ringkesan Produk

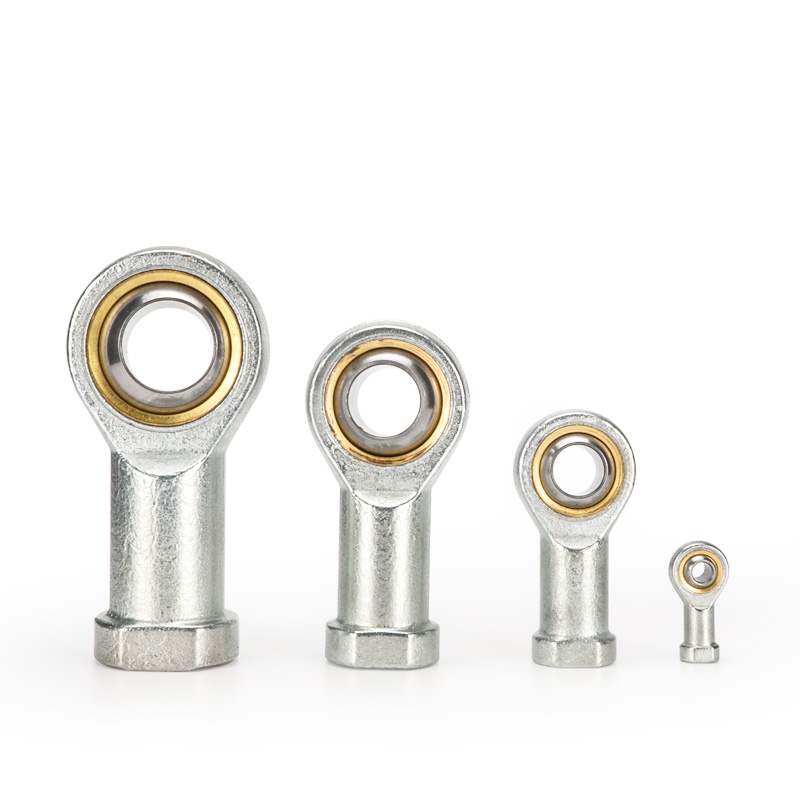

     Sambungan mata iwak U-jinis, uga dikenal minangka bantalan bola ujung rod kanthi suffix U, minangka aksesori artikulasi universal 360 ° sing dipasang ing rod piston silinder. Iku solves misalignment lan multi-arah masalah swing lan ngilangake pasukan tambahan, kompatibel karo SC, MA, MAL lan silinder pneumatik standar liyane.

2. Struktur & Fungsi Inti

     • Struktur: Utas wadon (nyambungake rod piston) + bantalan bal bunder + ring njaba, free radial lan ayunan sudut.

     • Kapasitas Swing: ± 13 ° ~ ± 15 ° ayunan universal, luwih gedhe tinimbang ± 5 ° fitting clevis I / Y kanggo imbuhan adaptif multi-arah.

     • Pilihan Material

￮ Standar: Baja bantalan / baja karbon, permukaan dipateni karo oksida ireng utawa Rampung galvanis

￮ Wear-resistant: Tembaga alloy bushing / jinis self-lubricating

￮ Anti korosi: 304 stainless steel

     • Manfaat Inti

￮ Kompensasi panyimpangan koaksial nganti 2mm lan panyimpangan sudut nganti 15 °

￮ Nyegah wayahe mlengkung lan pasukan lateral ing rod piston, nglindhungi segel silinder

￮ Cocog kanggo kahanan kerja kanthi kacepetan dhuwur, frekuensi dhuwur lan eksentrik

3. Konvensi Penamaan Model kanggo Merek Utama

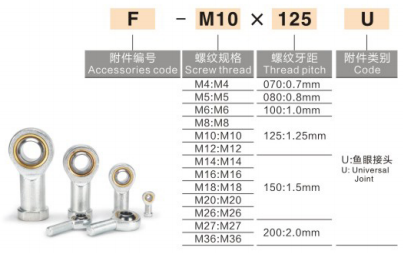

  1) AirTAC (diadopsi sacara wiyar)

     Format: Utas F-M × pitch U
     Definisi: F = aksesori; M = spesifikasi utas; U = bantalan ujung batang mata ikan

     • F-M8 × 1.25U kanggo silinder bolongan 25 mm

     • F-M10×1.25U kanggo silinder bolongan 32 mm

     • F-M12×1.25U kanggo silinder bolongan 40 mm

     • F-M16×1.5U kanggo silinder bolongan 50/63 mm

     • F-M20×1.5U kanggo silinder bolongan 80/100 mm

  2) SMC PHS Series: Format: PHS-thread, contone: PHS-10

  3) Tandha domestik umum: SI/M12×1.25 (benang wadon), SA/M12×1.25 (benang lanang)

4. Spesifikasi Umum & Silinder Bore Matching Chart

5. Comparison: U-jinis Fish Mripat vs I / Y Clevis / F Floating Joint

  Panduan Pilihan: Eccentricity gedhe & ayunan multi arah → U-jinis; Misalignment & tumindak frekuensi dhuwur → F-jinis; Low speed heavy load → Y-jinis; Braket beban kuping pindho → Tipe-I.

6. Pedoman Instalasi

  1. Screw thread wadon menyang piston rod external thread, aplikasi anaerobik thread loker lan kontrol tightening torsi bener.

  2. Pasang bolongan ring njaba kanggo mbukak poros pin. Alignment coaxial sing ketat ora dibutuhake lan eksentrisitas tartamtu diidini.

  3. Tekanan kerja: ≤1.0MPa kanggo silinder standar; suhu operasi: -20 ℃ ~ + 120 ℃.

  4. Cocog kanggo beban dinamis push-pull lan operasi frekuensi dhuwur ing papan instalasi sing winates. Ora kanggo gerakan rotasi murni sing terus-terusan.

7. Skenario Aplikasi Khas

     • Peralatan otomatisasi, elektronik 3C, gripper robot

     • Mekanisme transmisi, stamping & press-fitting kanthi kacepetan dhuwur, long-stroke

     • Peralatan karo coaxiality miskin, geter abot lan beban eksentrik
