Y Tipe Double Kuping Clevis Joint kanggo Cylinder Rod End

SOLH Y jinis joint clevis kuping pindho kanggo pneumatic silinder rod end, konektor garpu standar diijolke karo bagean SMC / AirTAC. Utas internal M10 × 1.25-M27 × 2 sing cocog karo bolongan 32-125mm, bolongan pin φ10-27mm, ± 5 ° ayunan pesawat tunggal. Baja karbon blackened/galvanis utawa stainless steel. Cocog kanggo lugs kuping siji kanthi bantalan beban dhuwur ing push pull lan mekanisme artikulasi.

Kirim Pitakonan

Deskripsi Produk

Y Tipe Double Kuping Clevis Joint kanggo Cylinder Rod End | Fork Pneumatic Cylinder Y Clevis Fitting

Brand: SOLH dening Richge Technology | Standard Pneumatic Cylinder Piston Rod Y Garpu Clevis Aksesori

1. Ringkesan Produk

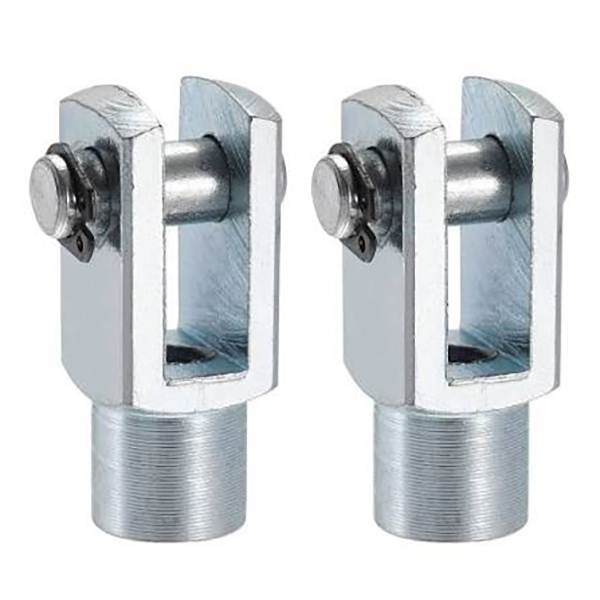

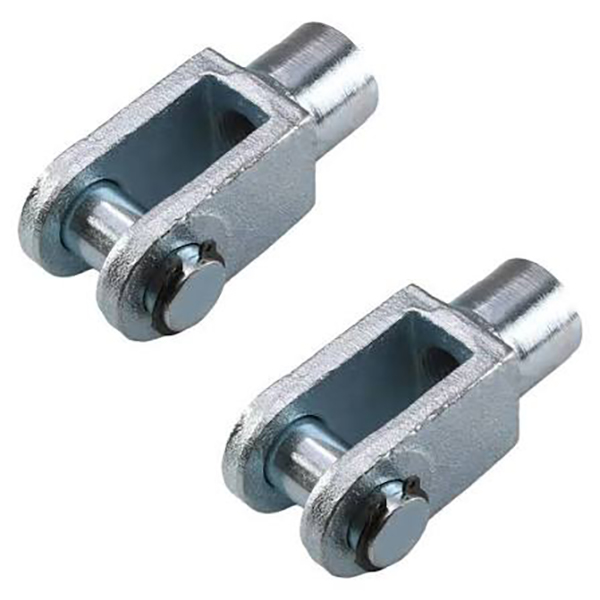

Sambungan tipe Y, uga dijenengi clevis garpu kuping pindho, dilengkapi benang internal kanggo nyepetake rod piston silinder. Kuping dobel nyakup kuping kuping siji sing ngemot beban, dipasang nganggo poros pin kanggo sambungan berengsel. Iki ngidini ± 5 ° ayunan ing pesawat siji. Minangka aksesoris nyambungake standar kanggo silinder pneumatik, iku kebak diijolke karo spare parts standar SMC lan AirTAC.

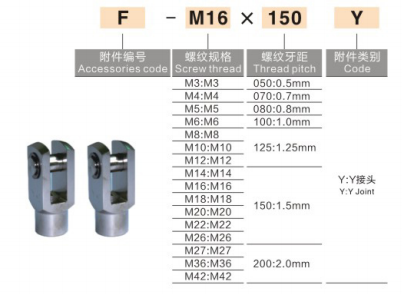

2. Konvensi Penamaan Model

Standar AirTAC: F - Thread + Y
Tuladha: F-M10×1.25Y, F-M12×1.25Y

SMC standar: Y + ukuran Bore
Tuladha: Y-32, CA2-40-Y

• Y: clevis kuping pindho tipe Y

• Utas sufiks cocok karo benang rod piston: M10×1.25 / M12×1.25 / M16×1.5

3. Tabel Spesifikasi Umum

Model	Piston Rod Thread	Bore Silinder sing cocog	Diameter Lubang Pin
Y-M10×1.25	M10×1.25	32 mm	φ10
Y-M12×1.25	M12×1.25	40 mm	φ12
Y-M16×1.5	M16×1.5	50/63 mm	φ16
Y-M20×1.5	M20×1.5	80/100 mm	φ20
Y-M27×2	M27×2	125 mm	φ27

4. Parameter Materi & Teknis

• Bahan: Baja karbon kanthi oksida ireng / finish galvanis, baja tahan karat opsional

• Sudut Swing: ± 5° ayunan bidang tunggal

• Kompatibilitas: Cocog kanggo sawetara lengkap silinder pneumatik standar

• Instalasi: Sekrup sambungan menyang rod piston, lebokake beban siji lug menyang garpu Y, aman karo pin shaft lan cotter pin.

5. Comparison cepet: Y-jinis / Aku-jinis / Rod End Bearing

Aksesori	Struktur	Kinerja Swing	Aplikasi
Tipe Y Clevis	Garpu kuping pindho	± 5 ° siji arah ayunan	Sambungake karo lug beban kuping tunggal, bantalan beban dhuwur
Aku ngetik Clevis	Tunggal kuping	± 5 ° siji arah ayunan	Cocog karo krenjang beban kuping pindho
Rod End Bearing	Sambungan universal bunder	± 13 ° multi-arah ayunan	Kanggo misalignment & instalasi beban eksentrik

6. Pandhuan Pamilihan

Yen sisih beban sampeyan poros kuping tunggal → pilih Y clevis.
Yen sisih beban sampeyan kurung kuping pindho → pilih I clevis.
Yen instalasi ana eccentricity & misalignment → pilih rod end bearin
