Brand: SOLH dening Richge Technology | Universal Pneumatic C Type Quick Coupler, Bisa Ditukar karo SMC & AirTAC

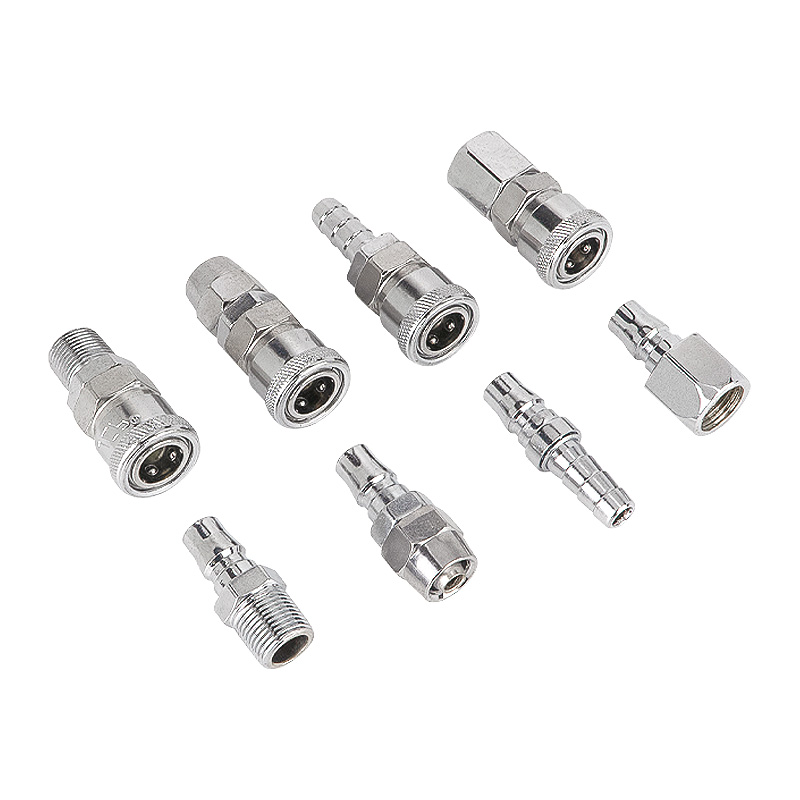

C-jinis self-locking coupler cepet iku standar baja-bal poto-ngunci pas digunakake digunakake ing industri pneumatik. Dibangun ing spring lan bal baja nyadari ngunci otomatis nalika selipan, lan release dening ngusapake lengen mburi. Ora ana alat sing dibutuhake, operasi tangan siji. Iku kasusun saka coupler wadon (kanthi lengen geser) lan plug lanang kanggo dipasangake perakitan. Digunakake kanthi akeh ing pipa udara sing dikompresi, alat pneumatik lan sirkuit pasokan udara otomatis, uga cocog karo generator vakum lan sistem pipa pneumatik lengkap.
• Struktur self-locking bola baja: Swara "klik" nalika plug lanang kebak dipasang lan dikunci; ora bisa misahake ing tekanan. Tarik maneh lengen geser kanggo mbukak kunci lan medhot sambungan.
• Dering segel NBR lapisan ganda: Nyenyet online banget, tahan kanggo compressed online lan lenga lubricating suntingan, tingkat bocor online kurang.
• Bahan Badan: Baja berlapis nikel (versi standar logam) / plastik ketangguhan tinggi (pilihan ringan). Anti-karat lan tahan nyandhang kanggo kerep plug & narik ing bengkel.
• Range ukuran lengkap: PP (benang tabung), PF (benang wadon), PH (benang lanang); SP (tabung lanang), SF (utas wadon), SM (utas lanang).
• Jalur aliran sing lancar, penurunan tekanan rendah. Kompatibel karo selang PU lan tabung nilon. Antarmuka standar kanggo interchangeability salib-merek universal.
|
Ater-ater kode |
Jinis |
Katrangan |
|
Ater-ater P |
Female Coupler (karo self-lock sleeve) |
PP: selipan tabung wadon; PF: benang wadon; PH: benang lanang |
|
S prefiks |
Plug lanang |
SP: tabung sisipan lanang; SF: benang wadon; SM: thread lanang |
|
Sufiks angka: 10/20/30/40 |
Ukuran Selang |
10: Φ4×6; 20: Φ5×8; 30: Φ6,5×10; 40: Φ8×12 |
Conto: PP20 = C-jinis self-locking coupler wadon kanggo Φ5 × 8 tabung PU; SM30 = C-jinis plug lanang karo Utas njaba kanggo Φ6.5×10 pipa.
|
Item |
Paramèter |
|
Sedheng ditrapake |
Udara tekan (karo kabut lenga tilak) |
|
Tekanan Kerja |
0 ~ 1,0 MPa; Tes tekanan: 1,5 MPa |
|
Suhu operasi |
-5 ℃ ~ +60 ℃ |
|
Bahan Segel |
NBR Nitrile Rubber |
|
Bahan Badan |
baja dilapisi nikel (standar); plastik kateguhan dhuwur (ringan opsional) |
|
Jinis Sambungan |
Sisipan tabung / G benang internal / G benang eksternal |
|
Operasi |
Lebokake kanggo ngunci, geser lengen mburi kanggo ngeculake |
|
Model |
Ukuran Selang |
Spesifikasi Thread |
|
PP10 |
Φ4×6 |
- |
|
PP20 |
Φ5×8 |
- |
|
PP30 |
Φ6.5×10 |
- |
|
PP40 |
Φ8×12 |
- |
|
PF20-G1/4 |
Φ5×8 |
G1/4 |
|
PF30-G3/8 |
Φ6.5×10 |
G3/8 |
|
PF40-G1/2 |
Φ8×12 |
G1/2 |
|
PH20-G1/4 |
Φ5×8 |
G1/4 |
|
PH30-G3/8 |
Φ6.5×10 |
G3/8 |
|
SP20 |
Φ5×8 |
- |
|
SM20-G1/4 |
Φ5×8 |
G1/4 |
• Pipa udara kompresor udara, bedhil pukulan udara, obeng udara, penggiling lan alat tangan pneumatik liyane
• Distribusi sumber udara ing jalur produksi otomatis, sambungan pipa udara sing cocog karo generator vakum
• Pangopènan peralatan, stasiun kerja pneumatik seluler, acara-acara sing mbutuhake perakitan & pembongkaran pipa sing kerep
1. Mung kanggo udara sing dikompres. Ora cocok kanggo cairan hidrolik tekanan dhuwur utawa media korosif sing kuwat.
2. Depressurize sadurunge plugging / copot. Pedhot peksa ing tekanan bisa ngrusak bal baja lan dering sealing.
3. Ajeg mriksa nganggo O-ring; ngganti segel langsung yen ana bocor udhara.
4. Pita PTFE dianjurake kanggo instalasi Utas. Aja nyenyet banget supaya ora ngudani benang.
