Aku Tipe Single Clevis Joint kanggo Cylinder Rod End

Aku Tipe Single Clevis Joint kanggo Cylinder Rod End | Pneumatic Cylinder I Konektor Clevis

Brand: SOLH dening Richge Technology | Standard Cylinder Piston Rod End Single Ear Clevis Fitting

1. Ringkesan Produk

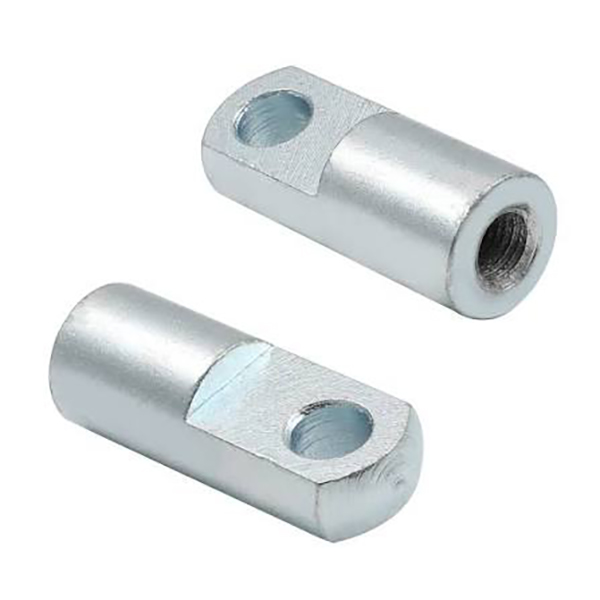

     Sambungan I-jinis, uga dikenal minangka rod piston silinder kuping siji / konektor U-clevis, digunakake kanggo sambungan hinged antarane rod piston silinder lan beban. Iki ngidini ± 5 ° ayunan ing sak bidang. Nampilake instalasi sing prasaja lan tension & resistance komprèsi sing apik, iki minangka pas pungkasan sing paling umum kanggo silinder pneumatik standar.

2. Struktur & Fitur Utama

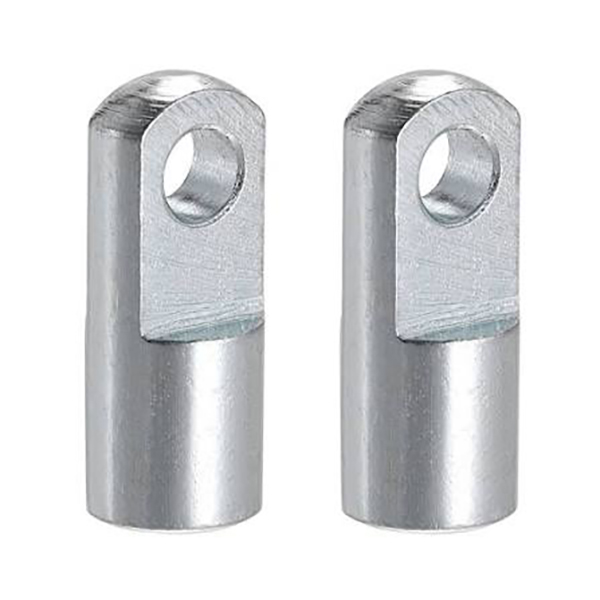

     • Profile: Awak silinder kanthi bolongan kuping siji (bukaan kanthi bentuk U); Utas wadon ing buntut kanggo meneng menyang rod piston.

     • Fungsi: Low-cost alternatif articulated kanggo Y-jinis clevis lan rod mburi prewangan; ayunan amba cilik menehi kompensasi kasalahan alignment sak instalasi.

     • Bahan: Baja karbon (blackened/nickel plated), besi cor, stainless steel. Lubang pin mbutuhake pin sing cocog lan pin cotter.

     • Kaluwihan Comparison: Luwih murah tinimbang sendi ngambang; rigidity luwih lan kapasitas mbukak luwih gedhe saka rod mburi prewangan.

3. Konvensi Penamaan Model

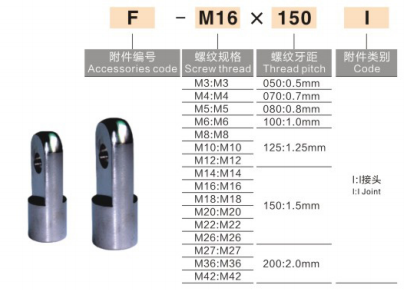

  1) standar AirTAC: F-M10×1.25I: F = aksesori, M10×1.25 = spesifikasi utas, I = clevis tipe I

  2) Standar SMC (seri MBB / CA2 / CS1)

     • I-32: I-jinis clevis kanggo 32mm bolongan silinder

     • CA2-40-I: seri CA2, bore 40mm, sambungan tipe-I

  3) Tandha domestik umum: I-M16×1.5: Utas M16×1.5, cocok kanggo silinder bore 50/63mm

4. Spesifikasi & Silinder Bore Matching Chart

5. Pedoman Instalasi

  1. Sekrup benang wadon saka clevis tipe-I menyang benang njaba rod piston, kenceng kanggo anti-loosening. Loker benang anaerobik opsional.

  2. Selarasake beban kuping sisih kuping karo bolongan kuping siji saka I joints, masang pin, pasang pin cotter ing loro ends kanggo nyegah pin Mudhun metu.

  3. Aplikasi: Push-pull load, guide linear, mekanisme flipping. Ora dianjurake kanggo aplikasi swing-kacepetan dhuwur / frekuensi dhuwur (rod end prewangan preferred).

6. Referensi Cepet Model Panggantos Umum

     • 32mm bolongan: F-M10×1.25I / I-32

     • 40mm bolongan: F-M12×1.25I / I-40

     • Lubang 50/63mm: F-M16×1.5I / I-50/63

     • Lubang 80/100mm: F-M20×1.5I / I-80/100

7. Comparison: Aku-jinis vs Y-jinis vs Rod End Bearing vs Gabungan Ngambang
