Brand: SOLH dening Richge Technology | Pneumatic Straight One-Touch Push Fitting kanggo Compressed Air & Vacuum Lines
 |
 |
 |
 |
KQ2H minangka fitting pneumatik push-in standar kanthi desain push-to-connect, kompatibel karo pipa nilon PU lan PA. Iku serves loro compressed online lan sistem pipa vakum lan digunakake cocog karo ZH, BM, PBM, PBX generator vakum seri. Minangka salah siji saka inti SOLH push fitting seri, bisa langsung ngganti diimpor SMC KQ2H fittings.
Seri KQ2H kalebu telung sub-jinis utama:

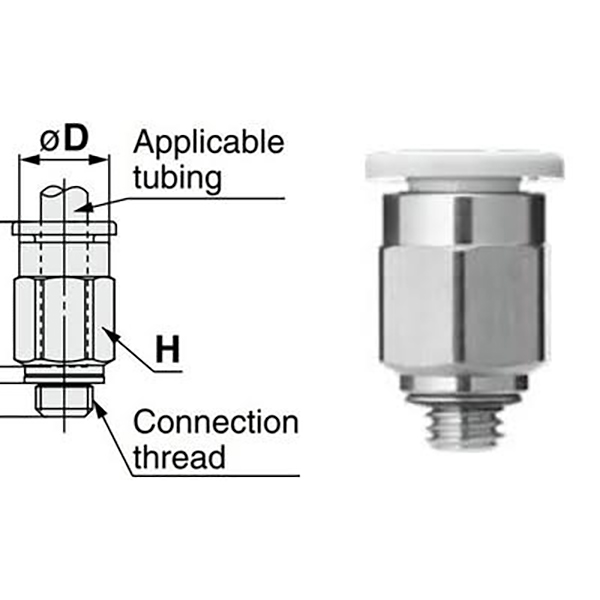

Benang lanang lurus: Utas lanang siji ujung (ulir M mikro / Utas taper R), sisipan tabung siji

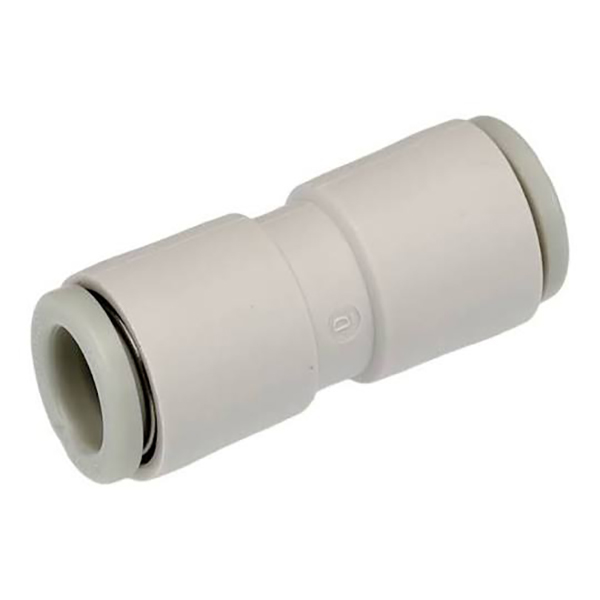

Diameter padha lurus (-00 sufiks): Loro ends kanggo padha OD tubing butt joint

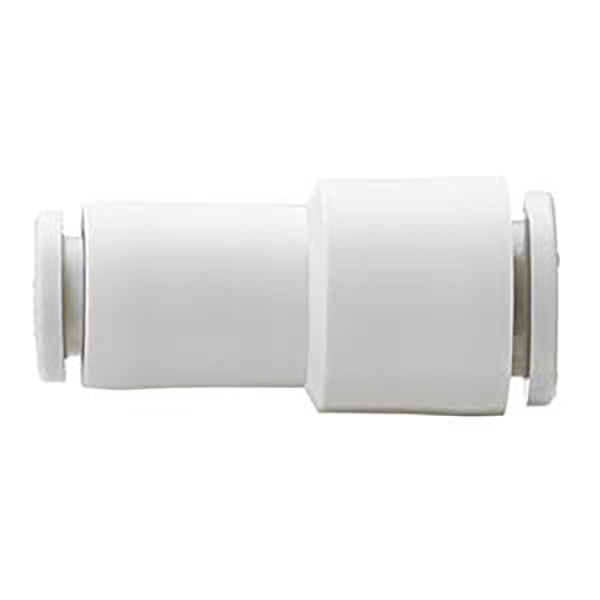

Ngurangi langsung: Loro bandar kanggo diameters njaba tabung beda kanggo éling transisi ukuran pipe
Déwan siji-tangan & disassembly: Pasang tabung kanggo ngunci otomatis; penet ring release biru kanggo narik metu tubing, dimensi kanthi standarisasi.
• Spring jaw struktur ngunci siji-tutul: Tabung dipasang lan dikunci kanthi otomatis. Pencet release krah kanggo copot tabung kanggo Déwan trep.

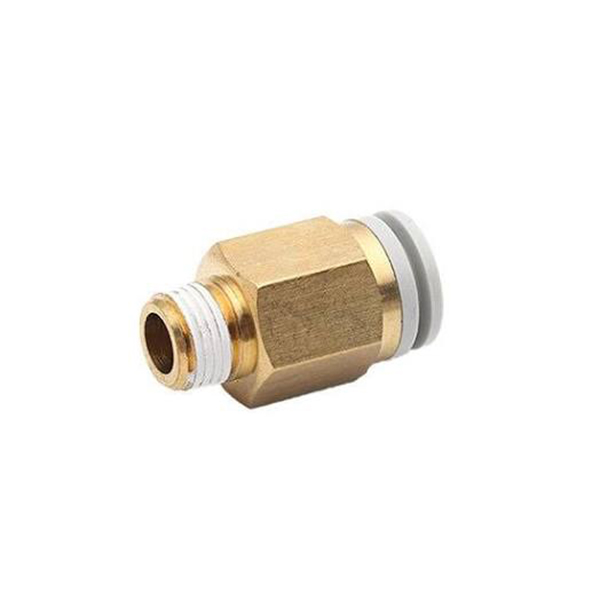

• Komposisi materi: Badan plastik POM sing dikuatake; Kuningan dilapisi nikel Utas mburi kanggo anti-karat lan sealing dipercaya.
• NBR seal karet nitril dianggo ajeg kanggo online teken positif lan sirkuit vakum negatif.
• Jangkoan ukuran lengkap: Pipa cilik Φ2/3.2/4, biasa Φ6/8/10/12 lan ukuran gedhe Φ16. Ndhukung benang mikro M (M3, M5, M6) lan benang taper R kekaisaran (1/8,1/4,3/8,1/2), cocok kanggo generator vakum lan silinder mikro.
• Ukuran kompak, becik kanggo instalasi ing spasi sempit mesin otomatis.
Tuladha:
KQ2H04-M5: Utas lanang pas kanggo tabung Φ4, Utas lanang M5 × 0.8
KQ2H06-01S: Utas lanang pas kanggo tabung Φ6, Utas lancip lanang R1/8
KQ2H08-00: Pas lurus diametere padha, loro port kanggo pipa Φ8
KQ2H06-08: Ngurangi pas lurus, Φ6 ing sisih siji, Φ8 ing sisih liyane
|
Segmen Kode |
Katrangan |
|
KQ2H |
Kode seri: pas push-in langsung |
|
02/23/04/06/08/10/12/16 |
Diameter njaba tabung ΦD: 2 / 3.2 / 4 / 6 / 8 / 10 / 12 / 16 mm |
|
M3G/M5/M6 |
Utas lanang mikro metrik: M3 × 0,5 / M5 × 0,8 / M6 × 1,0 |
|
01S/02S/03S/04S |
Imperial R thread taper lanang: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
diameteripun padha lurus, ukuran tabung padha ing loro ends |
|
Dwi digit e.g. 06-08 |
Ngurangi lurus: diameter tabung ngarep → diameter tabung mburi |
|
Item |
Paramèter |
|
Sedheng ditrapake |
Udara tekan, tekanan negatif vakum |
|
Tekanan Operasi |
0~1.0MPa; Vakum maksimal: -95kPa |
|
Suhu operasi |
-5 ℃ ~ +60 ℃ |
|
Bahan Badan |
POM sing dikuatake; Thread: Kuningan berlapis nikel |
|
Bahan Segel |
NBR Nitrile Rubber |
|
Tubing Kompatibel |
tabung PU, tabung nilon PA |
|
Metode Operasi |
Pasang kanggo ngunci; press release ring kanggo copot tabung |
5.1 Utas lanang karo Utas Mikro Metrik
|
Model |
Utas |
Tabung ΦD |
|
KQ2H02-M3G |
M3 × 0,5 |
Φ2 |
|
KQ2H02-M5 |
M5 × 0.8 |
Φ2 |
|
KQ2H23-M3G |
M3 × 0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5 × 0.8 |
Φ3.2 |
|
KQ2H04-M3G |
M3 × 0,5 |
Φ4 |
|
KQ2H04-M5 |
M5 × 0.8 |
Φ4 |
|
KQ2H04-M6 |
M6 × 1.0 |
Φ4 |
|
KQ2H06-M5 |
M5 × 0.8 |
Φ6 |
|
KQ2H06-M6 |
M6 × 1.0 |
Φ6 |

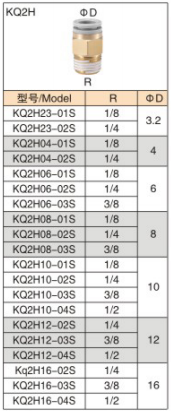

5.2 Utas lanang karo Utas Taper Imperial R
|
Model |
Utas |
Tabung ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Podo diameteripun Lurus -00 Series
|
Model |
Tabung ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Ngurangi Straight Series
|
Model |
Tabung ① |
Tabung ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Pasokan udara lan pipa adsorpsi sing cocog kanggo generator vakum ZH / BM / PBM / PBX
• Piping kanggo silinder mikro lan katup solenoid ing peralatan otomatisasi, instalasi ing papan sing terbatas
• Cabang saluran udara utama, padha karo diameter tabung bokong utawa transisi ukuran pipa
• Jig uji pneumatik, sirkuit pneumatik robotik
1. Cut tabung kanthi rata tanpa burrs. Burrs bakal ngeruk dering sealing lan nyebabake kebocoran udara utawa vakum.
2. Lebokake tabung kanthi lengkap nganti dilebokake kanggo melu rahang. Tansah pencet release ring sadurunge narik tabung metu; ora tau njabut kanthi paksa.
3. Dianjurake kanggo PU / PA tabung nilon kaku. Selang alus PE tembok tipis ora disaranake.
4. Konfirmasi ambane sisipan ing kahanan kerja vakum. Kanggo siklus tekanan negatif sing bola-bali, mbandhingake karo fitting sekrup BPS kanggo pilihan alternatif.
