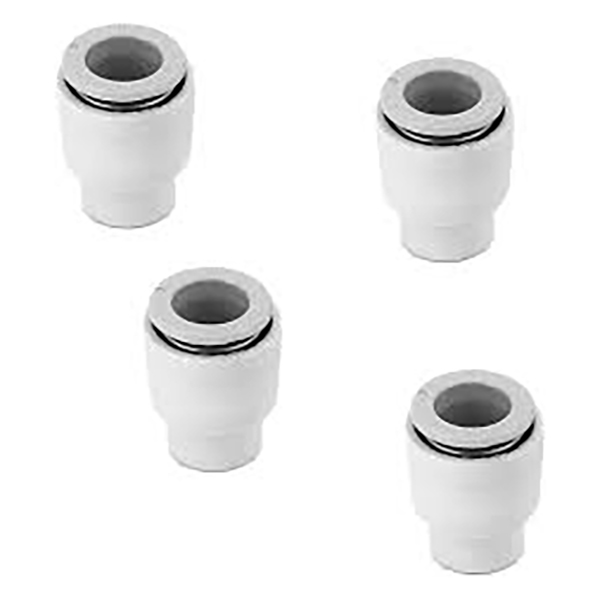

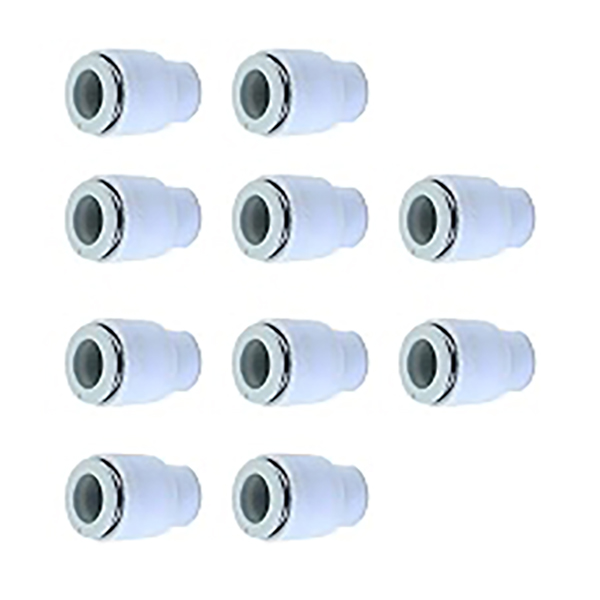

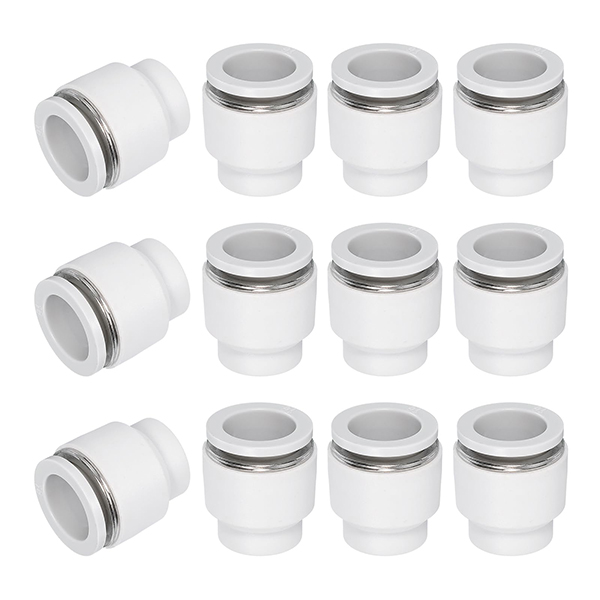

KQ2C Push Fit Female End Cap Plastik

SOLH KQ2C Series Push-In Cap | Pneumatic Tube Plug kanggo KQ2 One-Touch Fittings

Merk: SOLH dening Richge Technology | SMC KQ2C Setara Push-In Tube Plug kanggo KQ2 Series Fittings

1. Ringkesan Produk

     KQ2C minangka tutup push-in khusus (tabung plug) sing cocog karo fitting pneumatik seri SOLH KQ2. Iki dirancang kanggo panyegelan sementara port tabung udara push-in sing ora digunakake kanggo nutup sirkuit udara kanthi cepet, aksesoris penting kanggo komisioning sistem pneumatik lan pangopènan port sing dilindhungi.

2. Aturan Jeneng Kode Model

  Format: KQ2C□□
     KQ2: SMC generasi kaping 2 seri pas siji-tutul
     C: Tutup, plug-in tabung plug
     □□: Diameter njaba tabung sing cocog (mm)
  Tuladha:
     KQ2C04: Cocog karo port push-in Φ4mm
     KQ2C06: Cocog karo port push-in Φ6mm (ukuran paling populer)
     KQ2C08: Cocog Φ8mm port push-in

3. Struktur & Fitur Inti

3.1 Desain Struktur

      Desain push-in silinder kanthi pipa udara sing cocog karo profil, langsung dipasang ing port siji-tutul

      Prinsip sealing: Kompres segel NBR internal ing pas sawise dipasang kanggo nggawe sealing sing dipercaya, ora ana alat tambahan sing dibutuhake

      Desain anti-gulung: Dikunci kanthi rahang stainless steel ing port push-in sawise dipasang. Pencet iker-iker rasukan ing pas kanggo mbusak tutup kanthi gampang.

3.2 Kaluwihan Key

     • Plug-lan-muter: Instalasi tanpa alat, lebokake langsung menyang port segel, perakitan cepet & disassembly

     • Kompatibilitas lengkap: Bisa digunakake karo kabeh port siji-tutul seri KQ2 kalebu jinis T/L/U/E/UD/UT/VD/VT

     • Kinerja sing bisa dipercaya: Dirating kanggo tekanan kerja sistem lengkap, ndhukung vakum nganti -100kPa kanthi resiko bocor nol

     • Ukuran kompak: Ngirit tilas instalasi, becik kanggo lemari kontrol lan spasi mesin internal nyenyet

     • Bahan awet: PBT engineering awak plastik + NBR sealing ring, impact-tahan lan karat-tahan kanggo urip dawa

4. Dhaptar Model Standar

5. Spesifikasi Teknis Umum

6. Skenario Aplikasi

     • Komisioning sealing port sing dilindhungi undhang-undhang: Segel port push-in sing ora digunakake sajrone komisioning mesin kanggo nyegah bocor udara; Sambungake pipa sawise tes rampung

     • Penutupan port cadangan: Segel port cadangan ing pulo katup lan fitting manifold (KQ2UD/KQ2UT) kanggo mblokir bledug lan bocor udara sing ora disengaja

     • Panyegelan sirkuit mateni sementara: Segel port sirkuit silinder sing dipateni sementara sajrone pangopènan peralatan tanpa mengaruhi sirkuit kerja liyane

     • Anti-bocor sirkuit vakum: Segel port cangkir nyedhot sing ora digunakake ing peralatan vakum kanggo njaga tingkat vakum sing stabil

7. Cathetan Panganggone

     •Priksa kompatibilitas: Pilih tutup sing cocog ukuran port strictly. Φ6 port mung nampa KQ2C06; ukuran mismatched nimbulaké Gagal segel utawa selipan gagal.

     •Selipan lengkap: Tekan tutup kanthi lengkap menyang port nganti swara klik krungu, konfirmasi rahang dikunci kanggo panyegelan sing dipercaya.

     •Cara nyopot: Kerah pelepas penet pas nalika narik tutup metu. Aja narik kanthi kuat supaya ora ngrusak rahang internal.

     • Watesan kahanan kerja: Ora cocog kanggo gas korosif, uap suhu dhuwur lan media khusus liyane, mung kanggo aplikasi pneumatik & vakum standar.

     • Pangopènan & panggantos: Ganti tutup nalika dering segel wis tuwa utawa rusak kanggo ngindhari kebocoran udara sing disebabake gagal sealing.

8. Perbandingan: KQ2C Push-In Cap vs Utas Plug
