KQ2D Series Cabang Tee Push-in Fittings

SOLH KQ2D Series Y-Type Cabang Tee Push-in Fittings | SMC KQ2D Setara Pneumatic 1-kanggo-2 Splitter

Brand: SOLH dening Richge Technology | KQ2D Y-Type One-Touch Pneumatic Tee Fittings

1. Ringkesan Produk

     Seri KQ2D yaiku fitting push-in tee cabang tipe Y sing ana ing kulawarga fitting siji-tutul pneumatik SOLH lengkap KQ2. Ngadopsi desain push-to-connect tanpa alat, kanthi efisien misahake siji sumber udara dadi rong sirkuit udara paralel kanggo sistem pneumatik otomatisasi.

     Klasifikasi Struktural: Struktur 1-in 2-metu bercabang-Y, kasedhiya ing telung jinis: tee tabung Y kanthi diameter sing padha, tee R benang Y lan metrik benang Y sing apik.

     Material & Kompatibilitas: Badan PBT berkekuatan tinggi, cakar penahan baja tahan karat, cincin penyegel karet nitril NBR. Kompatibel karo tabung polyurethane PU lan tabung nilon PA, dual-tujuan kanggo tekanan positif udara teken lan pipa tekanan negatif vakum.

2. Klasifikasi Model Lengkap & Dhaptar Spesifikasi

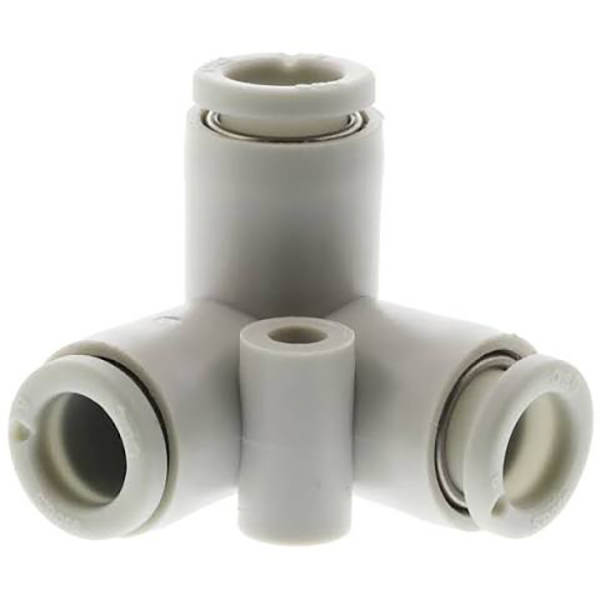

2.1 Tee Y Diameter Setara (KQ2Dxx-00, Ukuran Sama 3 Arah Tanpa Utas)

Kabeh telung bandar nganggo diameter tabung sing padha, desain tanpa benang kanggo distribusi udara 1-kanggo-2 sing seimbang ing sistem pipa sing padha.

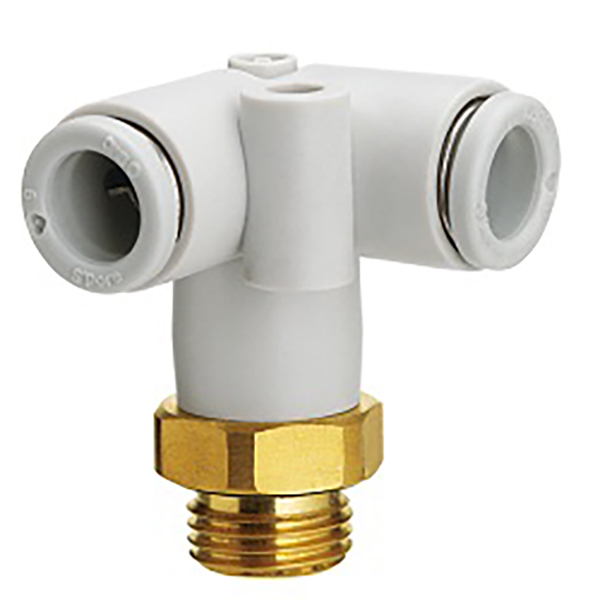

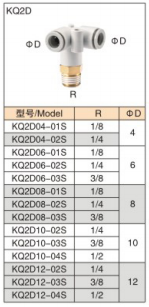

2.2 Imperial Taper Thread Pria R Y Tee (Ngisor Thread Inlet, Dual Tube Outlet)

Ing ngisor imperial R taper thread lanang kanggo sumber online inlet, ndhuwur loro push-in bandar podo kanggo sambungan tabung, cocok kanggo instalasi Utas lan sumber udara tetep cabang.

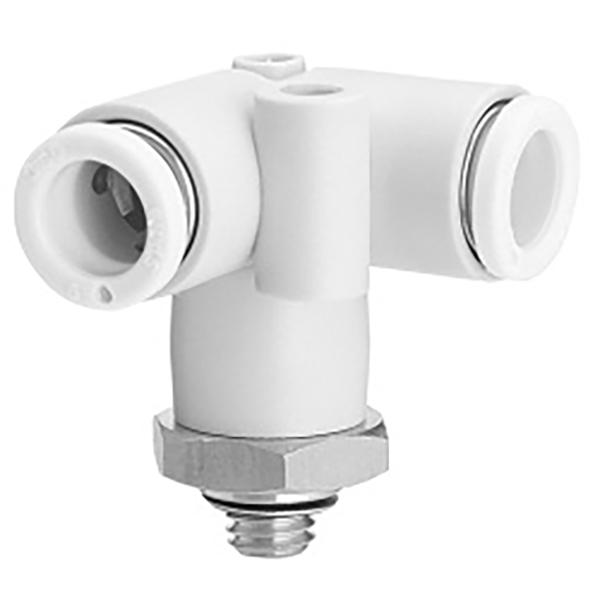

2.3 Kaos M Y Utas Pria Halus Metrik (Inlet Utas M Ngisor, Outlet Tabung Ganda)

Utas lanang metrik presisi ngisor, struktur kompak kanggo modul pneumatik miniatur lan pipa peralatan otomatisasi ruang cilik.

3. Spesifikasi Teknis

4. Skenario Aplikasi

     • Distribusi sumber udara 1-kanggo-2 kanggo jalur produksi otomatis lan sirkuit pneumatik perlengkapan

     • Cangkir nyedhot ganda pasokan udara sinkron kanggo sistem vakum efektor mburi robot

     • Pemisahan pipa paralel kanggo operasi sinkron dual-silinder

     • Rute pipa sing kompak lan rapi kanggo peralatan pneumatik ruang sempit

5. Pandhuan pilihan: KQ2D Y-Tee vs KQ2T T-Tee

     • Kaos KQ2D Tipe Y: Ngadopsi bifurkasi berbentuk Y lancar kanthi rong stopkontak paralel. Fitur turbulensi aliran udara sing luwih murah lan penurunan tekanan sing luwih cilik, nyedhiyakake distribusi aliran udara sing luwih seimbang. Dioptimalake kanggo spasi instalasi sing sempit lan rute tabung paralel sing padha, cocog kanggo cangkir nyedhot sinkron lan sistem silinder dual.

     • KQ2T T-Type Tee: Struktur berbentuk T ortogonal klasik kanthi cabang lateral vertikal. Dirancang kanggo pangalihan pipa lateral vertikal standar 90 °, becik kanggo tata letak mesin reguler lan skenario cabang lateral pipa utama.

     • Tip Pilihan: PilihKQ2D kanggo spasi sing sempit lan pipa sing disebarake paralel sing padha; milihKQ2T kanggo outlet pipa lateral vertikal lan tata letak cabang sudut tengen tradisional.
