KQ2E minangka pas union bulkhead ing seri pas siji-tutul SOLH KQ2, bisa diijolake kanthi SMC KQ2E. Biasane dijenengi panel bulkhead fitting, iku komponen standar kanggo pneumatic seng nembus liwat panel peralatan lan sekat. Iku nyambungake sirkuit online internal lan njaba, ndhukung panel soyo tambah saka klep lan silinder, digunakake digunakake ing lemantun kontrol, enclosures automation lan sekat kamar resik.
Tuladha pemecahan model:
Standard dual-tabung bulkhead: KQ2E06-00A
KQ2: KQ2 seri 2nd-generasi push-in pas (bodi putih)
E: Bulkhead Union, panel liwat struktur
06: Diameter njaba tabung φ6mm, loro-lorone ukuran push-in padha
00: Port push-in dobel (sekat tabung-ke-tabung)
A: NBR segel, jinis gasket kanggo perakitan bola-bali & disassembly
bulkhead cilik kompak: KQ2E04-00J
Sufiks J: Versi kompak miniatur, ukuran luwih cilik kanggo panel tipis & peralatan miniatur
Utas wadon kanggo bulkhead tabung: KQ2E06-02A
02: Utas pipa taper wadon Rc14
Makna lengkap: φ6 port push-in ↔ konektor bulkhead thread wanita Rc1/4

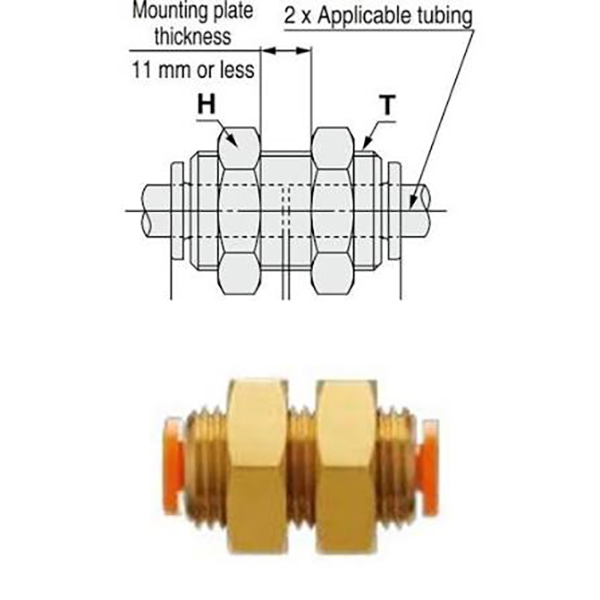

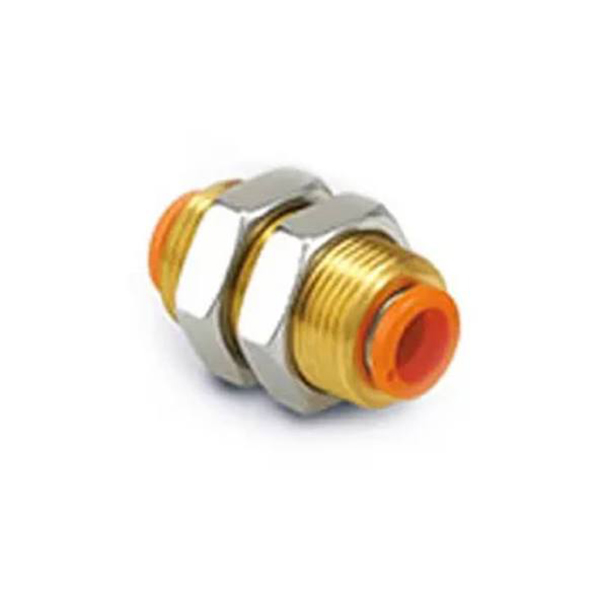

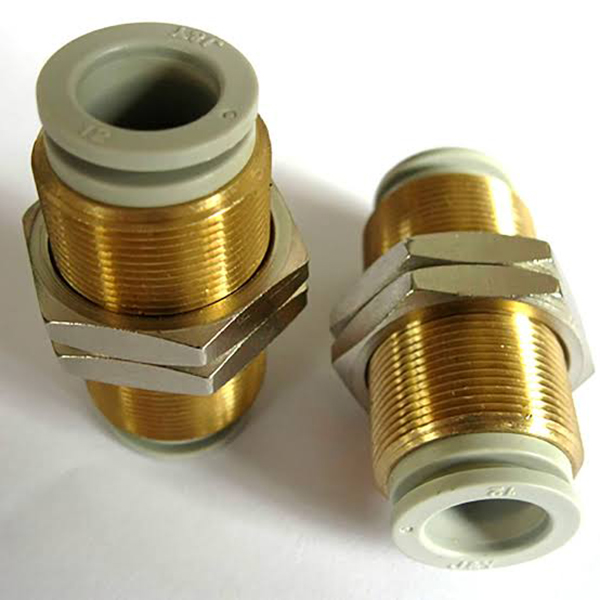

3.1 Standar Dual-Tube Bulkhead Union (KQ2EXX-00)
Fitur struktur:
• Loro-lorone ujung port push-in diameteripun padha. Bagian tengah nganggo benang kuningan berlapis nikel + kacang kunci, tetep sawise ngliwati panel
• Saluran aliran lurus tanpa pengurangan diameter utawa owah-owahan arah, penurunan tekanan minimal
• Tabung udara ing loro-lorone panel bisa langsung disambungake tanpa adaptor ekstra sawise instalasi
|
Model |
Tabung OD ΦD (mm) |
Aplikasi Khas |
|
KQ2E23-00 |
3.2 |
Sensor mini / sekat sirkuit silinder mini |
|
KQ2E04-00 |
4 |
Penetrasi sirkuit silinder cilik |
|
KQ2E06-00 |
6 |
Sirkuit katup solenoid standar (paling populer) |
|
KQ2E08-00 |
8 |
Sirkuit silinder aliran dhuwur |
|
KQ2E10-00 |
10 |
Sekat saluran udara utama |
|
KQ2E12-00 |
12 |
Penetrasi sumber udara utama |
|
KQ2E16-00 |
16 |
Pipa utama aliran gedhe |
3.2 Kompak Mini Dual-Tube Bulkhead Union (KQ2EXX-00J)
Fitur struktur:
• Desain miniatur sing dioptimalake kanggo peralatan mikro lan panel tipis, dawa sakabèhé sing luwih cendhek & diameter benang sing luwih cilik tinimbang versi standar
• Cocog kanggo panel tipis lan papan instalasi sing ketat, skenario kabel sing padhet
• Paramèter kinerja padha karo model standar, mung suda ukuran fisik
|
Model |
Tabung OD ΦD (mm) |
Aplikasi Khas |
|
KQ2E02-00J |
2 |
Ultra-mini silinder / sensor bulkhead |
|
KQ2E23-00J |
3.2 |
Kabel padhet kanggo piranti mikro |
|
KQ2E04-00J |
4 |
Panel kompak ing peralatan cilik |
|
KQ2E06-00J |
6 |
Kabinet kontrol tipis / panel peralatan |

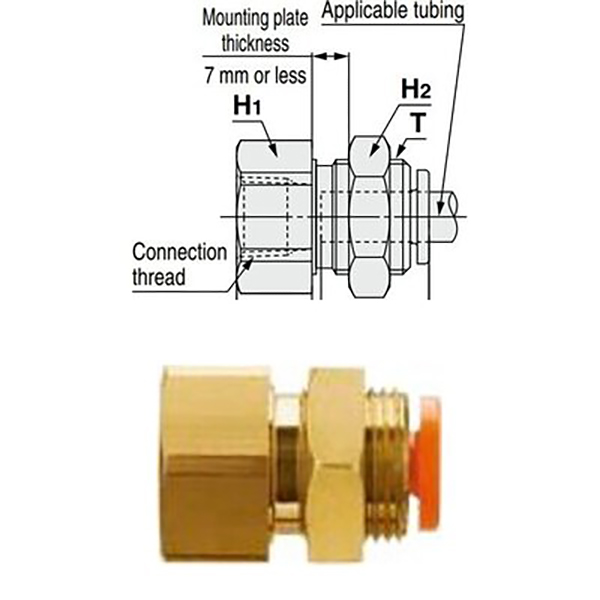

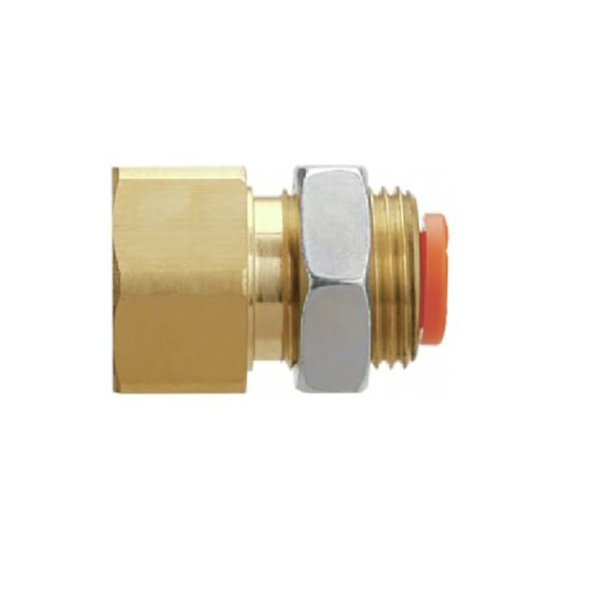

3.3 Utas Wanita menyang Uni Bulkhead Tabung (KQ2EXX-YY)
Fitur struktur:
• Utas wadon Rc siji mburi (sambungake katup solenoid, silinder, pulau katup ing panel njero), port push-in ujung liyane kanggo pipa eksternal
• Dilengkapi karo bagean Utas lan nut kunci kanggo penetrasi panel & mbenakake. Nyadari instalasi: katup Utas internal + tabung udara eksternal
• port Utas langsung mate klep Utas standar; mung push-in port kapapar panel njaba kanggo wiring rapi & anti-misoperation
|

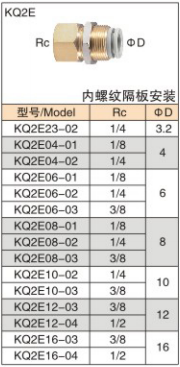

Model |
Rc Utas wadon |
Tabung OD ΦD (mm) |
Aplikasi Khas |
|
KQ2E04-01 |
Rc1/8 |
4 |
Panel katup solenoid cilik dipasang |
|
KQ2E06-01 |
Rc1/8 |
6 |
Pemasangan panel katup solenoid standar (paling populer) |
|
KQ2E06-02 |
Rc1/4 |
6 |
Sirkuit panel silinder tekanan menengah |
|
KQ2E08-02 |
Rc1/4 |
8 |
Sirkuit panel silinder aliran dhuwur |
|
KQ2E10-03 |
Rc3/8 |
10 |
Sirkuit panel silinder tekanan dhuwur |
|
KQ2E12-04 |
Rc1/2 |
12 |
Pemasangan panel pulau katup sumber udara utama |
|
Item |
Paramèter |
|
Cairan sing ditrapake |
Udara tekan, vakum, banyu resik (ora beku) |
|
Tekanan Operasi |
-100kPa (vakum) ~ 1.0MPa |
|
Tekanan Burst |
3.0MPa @ 23 ℃ |
|
Range Suhu |
-5 ℃ ~ + 60 ℃ (Banyu: 0 ~ 40 ℃) |
|
Tubing Kompatibel |
Tabung PU, tabung nilon, tabung nilon lembut, tabung FEP / PFA PTFE |
|
Bahan |
Push-in Body: Plastik rekayasa PBT putih, tahan benturan & korosi |
Panduan Pilihan
• Tabung udara liwat kabinet kontrol / panel peralatan, pipa ing sisih loro → KQ2EXX-00
• Solenoid / silinder dipasang ing panel njero, tabung njaba → KQ2EXX-YY
• Peralatan miniatur / panel tipis, ruang sempit sing winates → KQ2EXX-00J
Cathetan panginstalan
1. Rekomendasi ukuran lubang panel:
•Φ4Φ6 tabung: Dianjurake diameteripun bolongan Φ15mm
•Φ8Φ10 tabung: Dianjurake bolongan diameter Φ20mm
•Φ12Φ16 tabung: Dianjurake bolongan diameter Φ24mm
2. Batas ketebalan panel: Versi standar ≤7mm; versi J kompak ≤5mm
3. Persiapan tabung: Cut tabung sing rata lan tanpa burr. Lebokake kanthi lengkap nganti swara klik kanggo nyegah bocor.
4. Nut fastening: Aman kanthi ngencengi mur kunci sing diwenehake sawise ngliwati panel; Pita PTFE ora dibutuhake kanggo jinis A (segel gasket terintegrasi).
5. Aplikasi vakum: Pilih jinis A kanthi segel NBR kanggo retensi vakum sing stabil.
|
Model |
Struktur |
Tujuan Inti |
Bedane |
|
KQ2E |
Uni Bulkhead |
Penetrasi panel, transisi sirkuit udara antarane enclosure njero & njaba |
Dilengkapi kacang kunci kanggo pemasangan panel |
|
KQ2H |
Uni Lurus |
Sambungan tabung inline |
Ora ana bagean Utas, ora bisa didandani liwat panel |
|
KQ2L |
90° Siku |
Owah-owahan arah sudut tengen |
Ora dirancang kanggo instalasi penetrasi panel |
• Sekat kabinet kontrol: KQ2E06-00 ngliwati pipa internal metu saka kabinet kanggo nyambungake silinder eksternal, kabel sing rapi
• Pemasangan panel katup solenoid: KQ2E06-01A kanggo panel njero katup, mung port push-in sing katon ing njaba, rapi lan anti-tutul
• Penetrasi partisi kamar resik: Penetrasi saluran udara sing disegel ing antarane ruangan lan peralatan sing resik tanpa ngrusak lingkungan sing resik
• Kabel padhet kanggo peralatan kompak: KQ2E04-00J kanggo panel tipis ing mesin cilik kanggo ngirit papan kanggo tata letak multi-circuit
