KQ2U / KQ2UD Series Y-Type Multi-Port Push-in Fittings

SOLH KQ2U / KQ2UD Series Y-Type Multi-Port Push-in Fittings | Konektor Manifold Pneumatik

Merk: SOLH dening Richge Technology | SMC KQ2U / KQ2UD Setara Y Multi-outlet One-Touch Fitting

1. Ringkesan Produk

     KQ2U punika Y-jinis 1-in 2-metu push-in splitter; KQ2UD punika Y-jinis 1-in 4-metu push-in manifold. Loro-lorone kalebu seri pas siji-tutul pneumatik SOLH KQ2. Dibangun nganggo awak PBT lan benang kuningan sing dilapisi nikel. Langsung plug-and-play kanggo tabung udara PU, tape PTFE ora dibutuhake. Dirancang kanggo pamisah sirkuit udara 1-kanggo-2 / 1-4, kanthi bisa diijolake karo SMC KQ2U / KQ2UD. Diadopsi kanthi akeh ing peralatan otomasi, cangkir nyedhot vakum lan distribusi udara aktuator pneumatik.

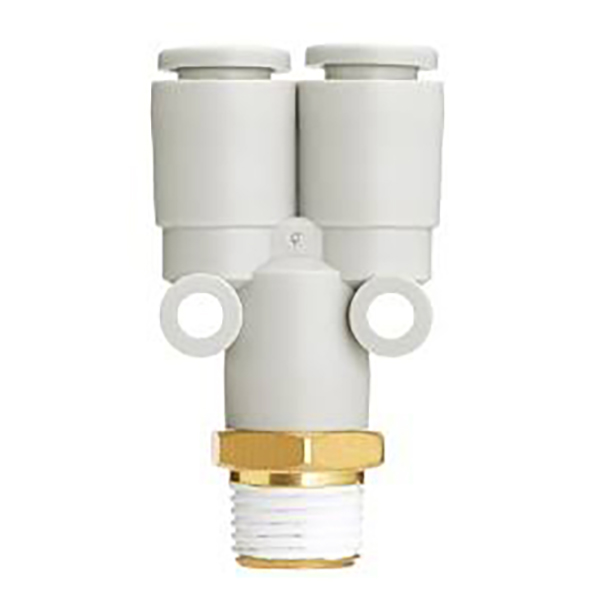

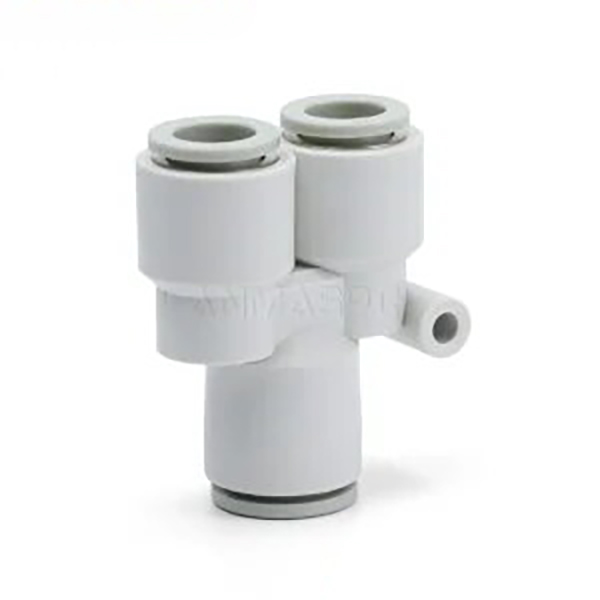

     KQ2U: 1 inlet, 2 stopkontak (bentuk Y 1 nganti 2 pamisah)

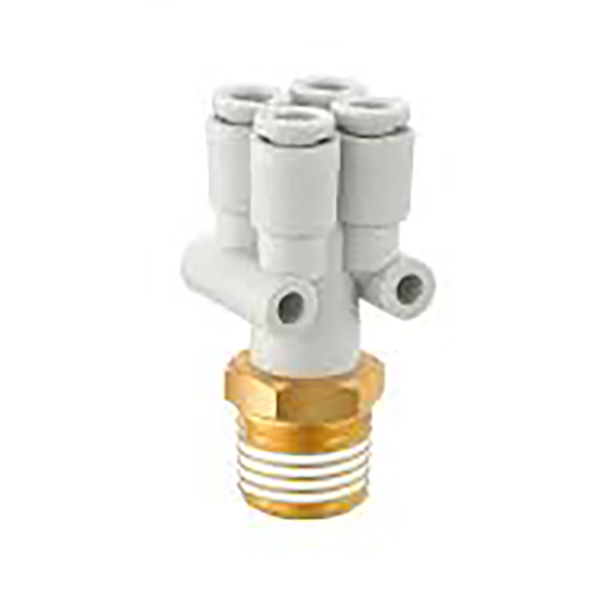

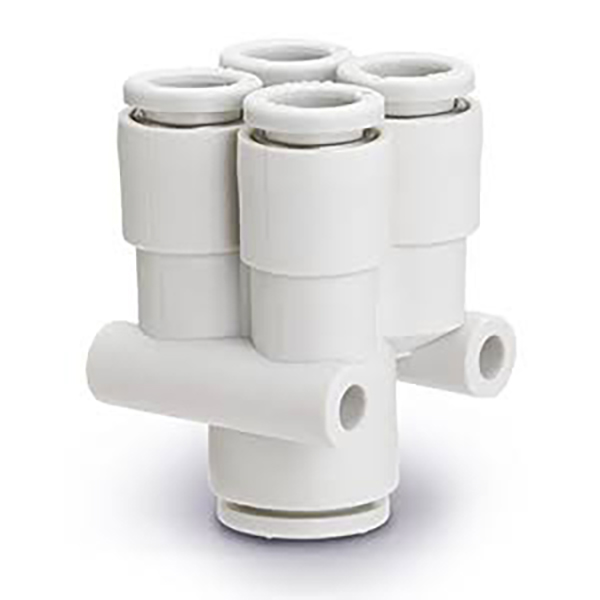

     KQ2UD: 1 inlet, 4 stopkontak (bentuk Y 1 nganti 4 pamisah)

2. Aturan Jeneng Model

2.1 KQ2U (pemisah Y 1-in 2-metu)

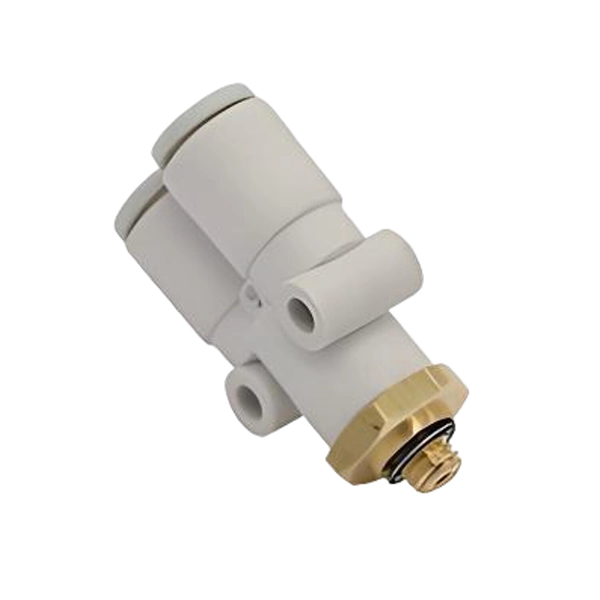

  1.Versi thread lanang KQ2Uxx-xxS Conto: KQ2U06-02S
     KQ2U: Y-jinis 1-in 2-metu pas
     06: OD tabung saka port stopkontak Φ6mm
     02S: Utas lancip lanang R1/4 (S = Utas lanang lancip R)
     Kode utas: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

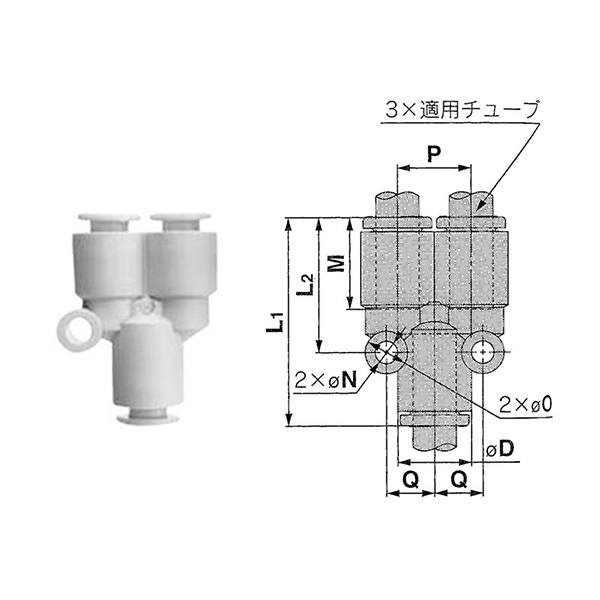

  2. Versi tabung lurus diametere padha KQ2Uxx-00 Tuladha: KQ2U08-00
     Inlet lan rong outlet nuduhake tabung OD sing padha, kabeh Φ8mm

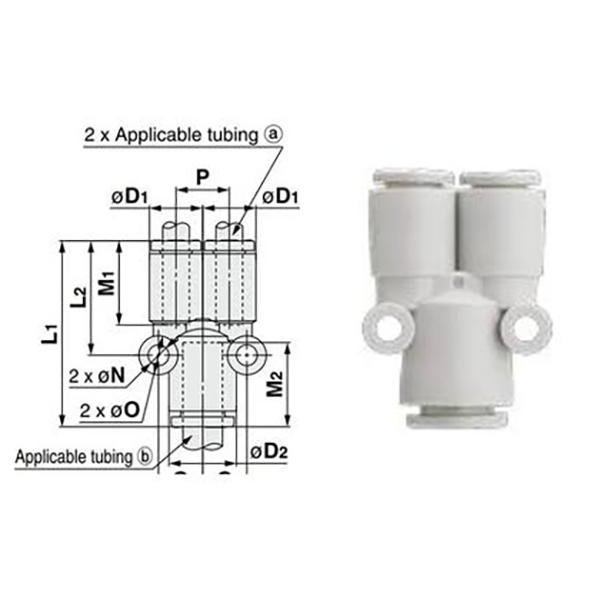

  3. Versi reduksi langsung KQ2Uxx-yy Tuladha: KQ2U04-06
     Loro stopkontak Φ4; inlet utama Φ6, beda diameteripun ngurangi pamisah

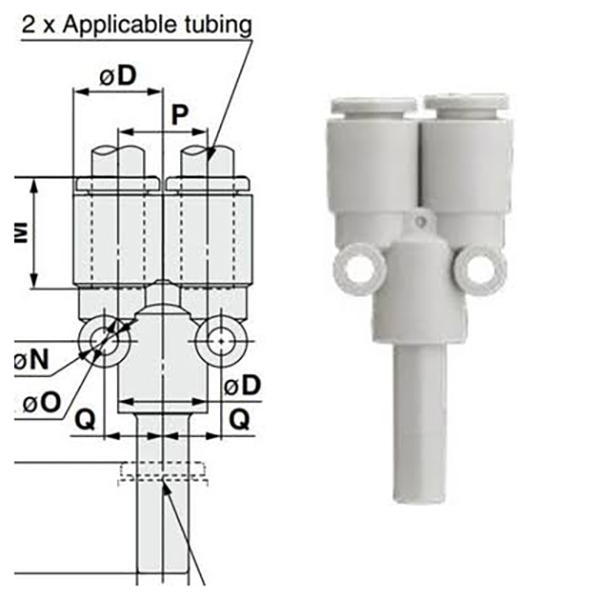

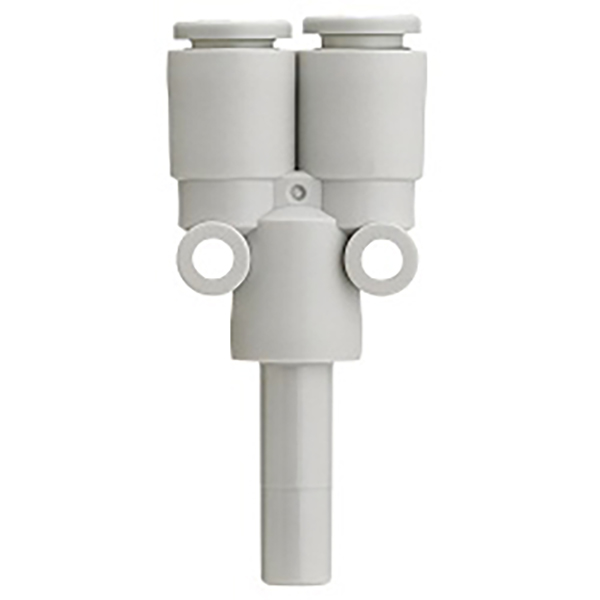

 4. Barbed plug versi KQ2Uxx-99
     Batang plug kaku plastik ing sisih ngisor, dilebokake menyang port push-in wanita kanggo pamisah 1-in 2-metu

2.2 KQ2UD (1-in 4-metu Y manifold)

  1. Utas lanang versi KQ2UDxx-xxS Tuladha: KQ2UD08-03S
     Inlet thread lanang R38, papat stopkontak kanggo pipa Φ8

  2. Ngurangi versi tabung KQ2UDxx-yy Tuladha: KQ2UD04-06
     Papat stopkontak Φ4, inlet utama Φ6, distribusi ngurangi multi-port

3. Tabel Ringkesan Spesifikasi

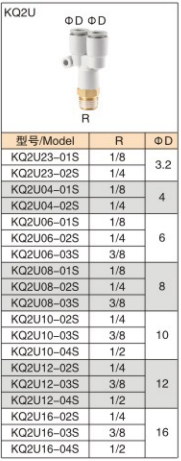

3.1 KQ2U (pemisah Y 1-in 2-metu)

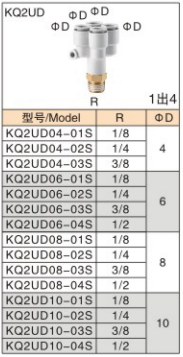

3.2 KQ2UD (1-in 4-metu Y manifold)

4. Spesifikasi Teknis Umum

5. Fitur Produk

     • Majelis Push-in Cepet: Tubing dipasang kanggo sealing cepet. Pencet krah release putih kanggo mbusak tabung, nemen nambah efficiency Déwan.

     • Distribusi Udara Multi-path: KQ2U kanggo pamisah 1-kanggo-2, KQ2UD kanggo pamisah 1-kanggo-4. Distribusi sumber udara terpusat kanggo nyederhanakake rute udara.

     • Pilihan Ngurangi kasedhiya: Versi diameteripun padha lan ngurangi kanggo sambungan saka ukuran tabung beda.

     • Sealing Utas sing dipercaya: Benang kuningan berlapis nikel kanthi resistensi korosi sing dhuwur lan kekuatan mekanik.

     • Ukuran kompak: Jejak cilik kanggo papan sing dipasang, akeh digunakake ing manipulator, jig lan modul cangkir nyedhot.

6. Aplikasi Khas

     • Pemisahan susunan cangkir vakum (beberapa cangkir nyedhot nuduhake sumber vakum tunggal)

     • Pasokan udara multi-silinder kanggo peralatan otomatis

     • Sirkuit pneumatik kanggo mesin kemasan, peralatan 3C & mesin cetakan injeksi

     • Pisah saluran udara kanggo inspeksi pneumatik lan jig tes

7. Cathetan panginstalan

     • Cut tubing perpendicularly tanpa burrs; burrs bisa ngeruk ring sealing lan nimbulaké bocor online.

     • Tekan tubing nganti ngisor lan konfirmasi ngeculake pipa kunci krah kanthi aman.

     • Ora kanggo banyu, lenga utawa cairan korosif sing kuwat. Mung kanggo udhara kompres lan layanan vakum.

     • Aja bola-bali mlengkung ing oyod gabungan kanggo nyegah plastik retak.
