KQ2V Series Pneumatic Push-in Fittings

SOLH KQ2V Series Pneumatic Push-in L Cabang Fittings | SMC KQ2V Setara

Brand: SOLH dening Richge Technology | KQ2V One-Touch Pneumatic L Connector Family

1. Ringkesan Produk

     Seri SOLH KQ2V minangka fitting pneumatik push-in jinis L-thread lanang kanthi macem-macem varian cabang. Dirancang kanggo distribusi sumber udara lan owah-owahan arah pipa ing sirkuit pneumatik. Kanthi bisa diijolake karo seri SMC KQ2V. Dibangun nganggo awak plastik rekayasa putih lan benang kuningan dilapisi nikel. Déwan cepet tanpa adesif. Kompatibel karo pipa pneumatik PU & PA. Digunakake kanthi akeh ing mesin otomasi, pilihan & panggonan vakum, lan sistem pipa silinder.

  Lima sub-model kanggo syarat tata letak beda:

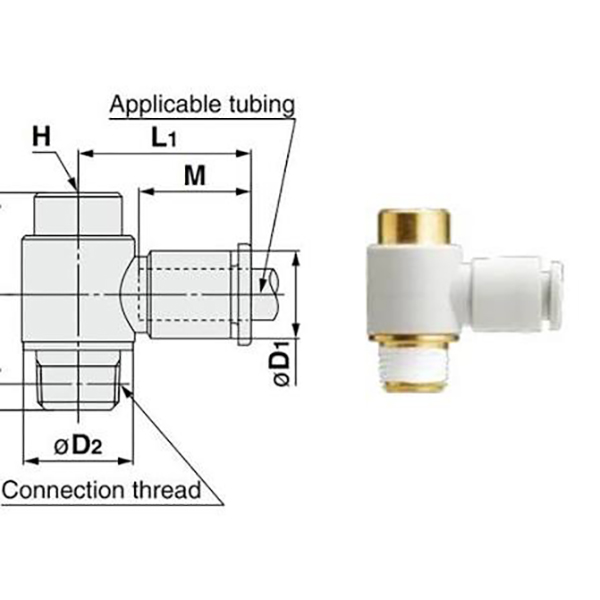

     KQ2V: Stopkontak tunggal tipe L standar, pemasangan hex eksternal, 1-in 1-out

     KQ2VS: Stopkontak tunggal tipe L standar, pemasangan soket hex internal, 1-in 1-out

     KQ2VF: Cascadable L fitting, thread R lanang + thread Rc wadon, sambungan seri kasedhiya, 1-in 1-out

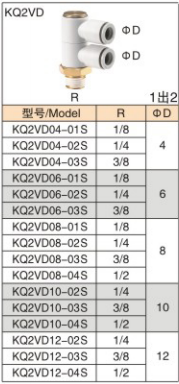

    KQ2VD: Fitting cabang vertikal 1-kanggo-2, siji inlet benang lanang, rong stopkontak selang sing padha diameteripun

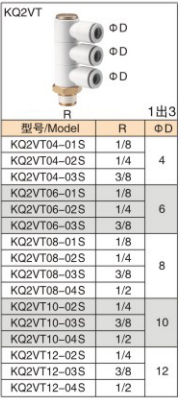

     KQ2VT: Fitting cabang vertikal 1-kanggo-3, siji inlet benang lanang, telung stopkontak selang sing padha diameteripun

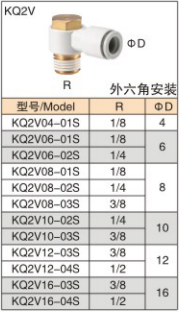

2. Katrangan Kode Model

  Tuladha: KQ2VD04-01S

      KQ2V = kode dhasar seri

      D  T / S / F = Sufiks struktur

     D: 1-kanggo-2 cabang vertikal

     T: 1-kanggo-3 cabang vertikal

     S: Internal hex L siku

      F: Cascadable L siku

     Ora sufiks: Eksternal hex standar L siku

     04 = Diameter njaba tabung ΦD: 4mm

     01S = Utas lanang R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. Tabel Ringkesan Spesifikasi

4. Materi & Kondisi Operasi

5. Fitur Sub-model

     • KQ2V (Eksternal Hex L Siku): Siku L standar kanthi ujung benang hex eksternal kanggo ngencengi kunci. Jinis dhasar sing paling akeh digunakake, ndhukung tabung ukuran gedhe maksimal Φ16.

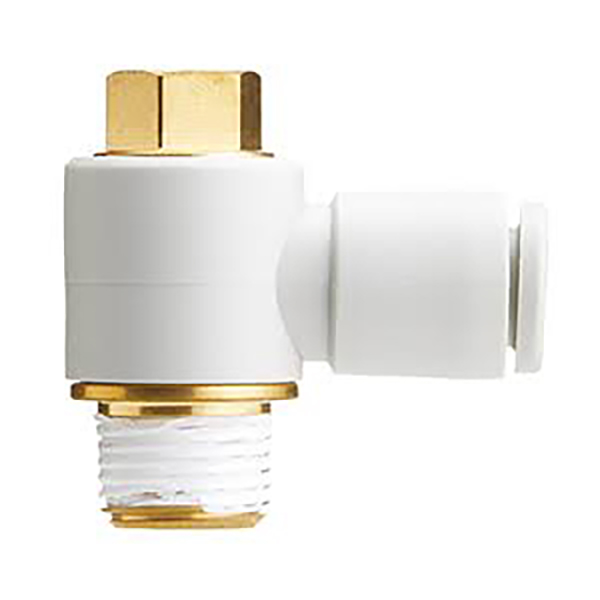

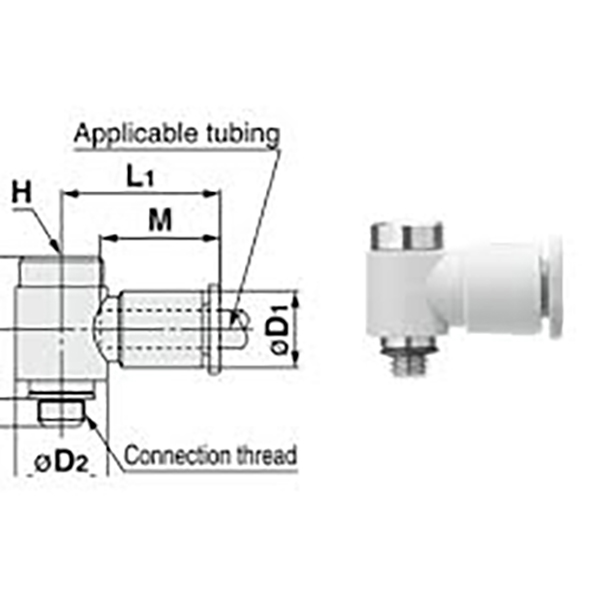

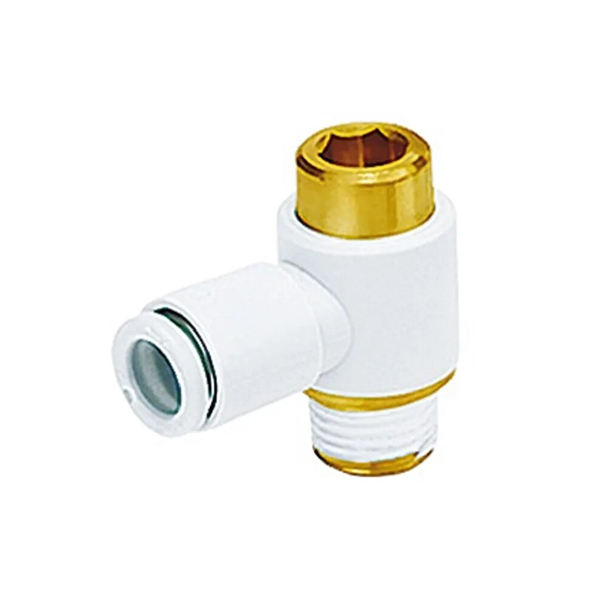

     • KQ2VS (Siku Hex L Internal): Counterbore hex internal ing port thread. Dirancang kanggo papan instalasi sing sempit. M5 varian benang cilik cocog karo silinder miniatur.

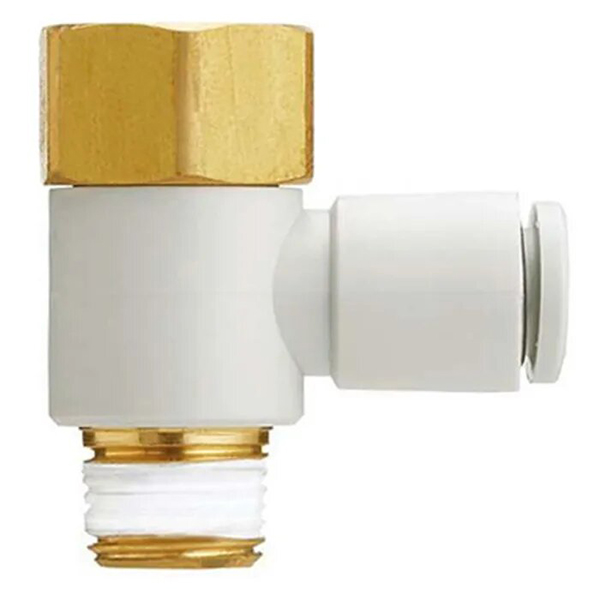

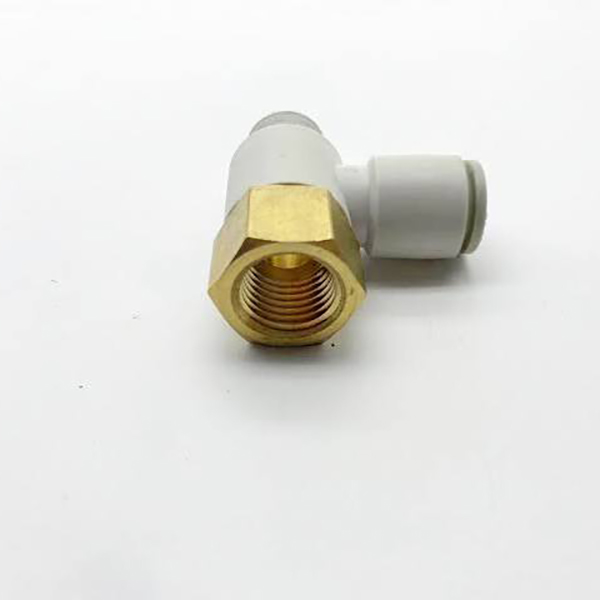

     • KQ2VF (Cascadable L Elbow): Dilengkapi benang R lanang lan benang Rc wadon. Multiple fittings bisa disambungake ing seri kanggo multi-path ngepang, nyuda requirement kanggo pamblokiran manifold.

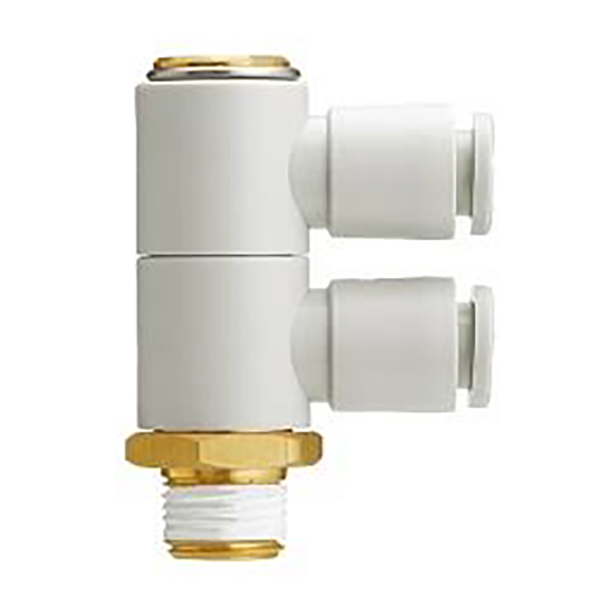

     • KQ2VD (Vertikal 1-to-2 Cabang): Inlet udara berulir tunggal, vertikal dibagi dadi rong stopkontak pipa sing padha. Distribusi udara 1-in-2-metu sing kompak, nyuda jumlah pas.

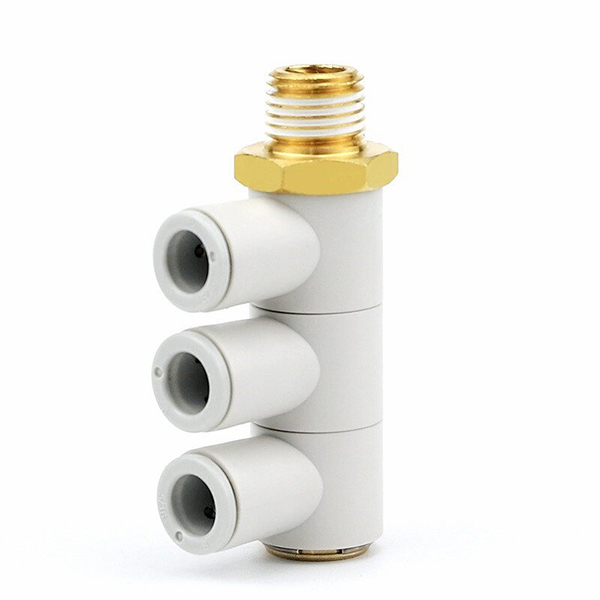

     • KQ2VT (Vertikal 1-to-3 Cabang): Inlet udara berulir tunggal, vertikal dibagi dadi telung stopkontak pipa sing padha. Manifold udara mini, umume digunakake kanggo distribusi udara multi-nyedhot-cup ing otomatisasi.

6. Pandhuan Instalasi

     •  Cut ujung tabung jejeg lan rata. Lebokake tabung langsung menyang pas nganti sampeyan krungu "klik" kanggo konfirmasi ngunci.

     •  Ngilangi tabung: Pencet krah pelepas putih ing pas lan tarik pipa metu bebarengan.

     •  Bungkus tape PTFE ing benang. Kenceng mung ing bagean hex; Aja nggunakake torsi ing awak plastik kanggo nyegah retak.

     •  Kanggo seri KQ2VF ing sambungan serial, mesthekake sealing thread sing tepat kanggo nyegah bocor udara.

7. Skenario Aplikasi

     • Mesin otomatis

     • Sistem cangkir hisap vakum robot

     • Distribusi sumber udara kanggo silinder pneumatik

     • Sirkuit pneumatik ing jalur produksi

     • Mesin kemasan & sirkuit udara perlengkapan uji
