KQ2Y Series Male Run Tee Push-in Fitting

SOLH KQ2Y Series Male Run Tee Push-in Fitting | Service Tee Konektor Pneumatik

Merk: SOLH dening Richge Technology | SMC KQ2Y Setara Pria Run Tee (Service Tee) Siji-Tutul Fitting

1. Ringkesan Produk

     KQ2Y yaiku Tee Lari Pria (umum dikenal minangka Tee Layanan) saka seri pas siji-tutul SOLH KQ2. Konfigurasi inti yaiku1 inlet thread lanang + 2 stopkontak push-in diameteripun padha. Cabang loro tabung udara langsung saka port utas utama lan minangka salah sawijining fitting cabang sing paling akeh digunakake ing sistem pneumatik.

2. Aturan Jeneng Model

  Contoh pecahan model:KQ2Y06-01AS
     KQ2: fitting push-in generasi kedua seri KQ2 (badan putih)
     Y: Run Tee, thread lanang T-type tee (1 thread inlet, 2 push-in stopkontak)
     06: Dhiameter njaba pipa kanggo stopkontak push-in: φ6mm
     01: Spesifikasi utas lanang (R18; metrik M3/M5/M6)
     A: segel Gasket kanggo perakitan bola-bali & disassembly; S: Pre-applied thread sealant, ora bisa digunakake maneh; N: Nikel-dilapisi tahan korosi

  Tuladha:KQ2Y04-M5A → Inlet thread lanang M5, stopkontak push-in dual φ4mm, segel gasket.

3. Struktur & Fitur Inti

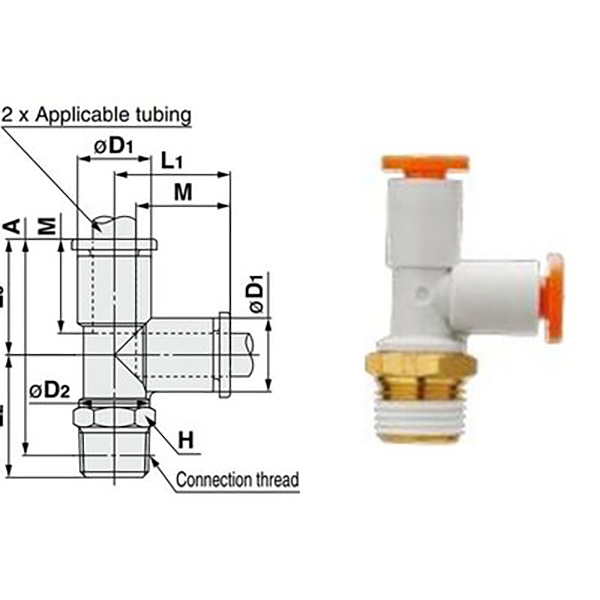

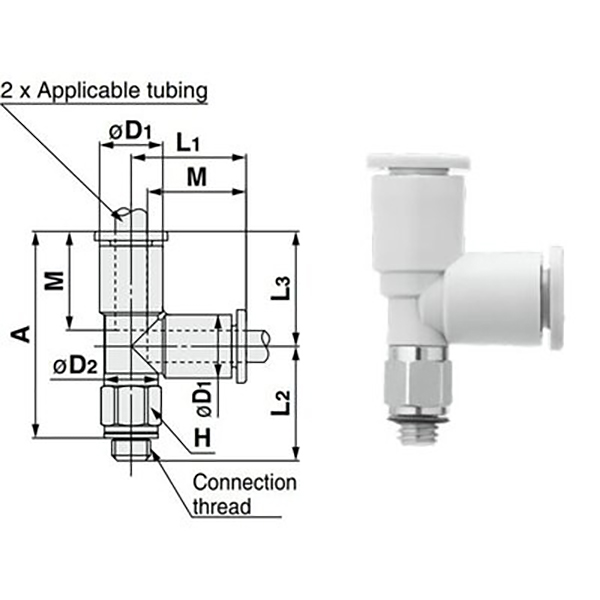

  3.1 Struktur Tipe-T (1 In, 2 Out)

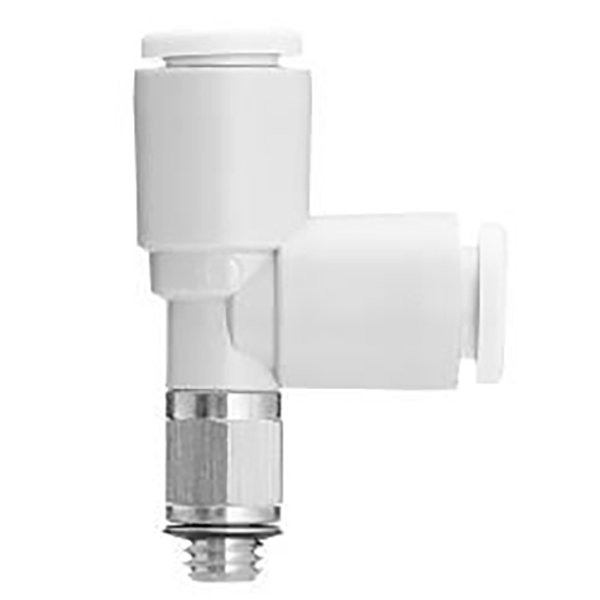

     • mlebu: Utas lanang (Metric M / Imperial R), nyambung menyang klep, silinder udara lan pipa utama

     • Outlet: 2 port push-in diameter sing padha kanggo tabung PU / nilon, sambungan tanpa alat

     • Utas mburi ndhukung360 ° rotasi. Orientasi bisa diatur kanthi bebas sawise dipasang kanggo ngilangi stres twisting ing pipa.

  3.2 Kaluwihan Key

     • Desain sing ramah layanan: Ora perlu ngethok pipa utama. Cabang langsung saka port Utas kanggo tambahan sirkuit gampang lan pangopènan.

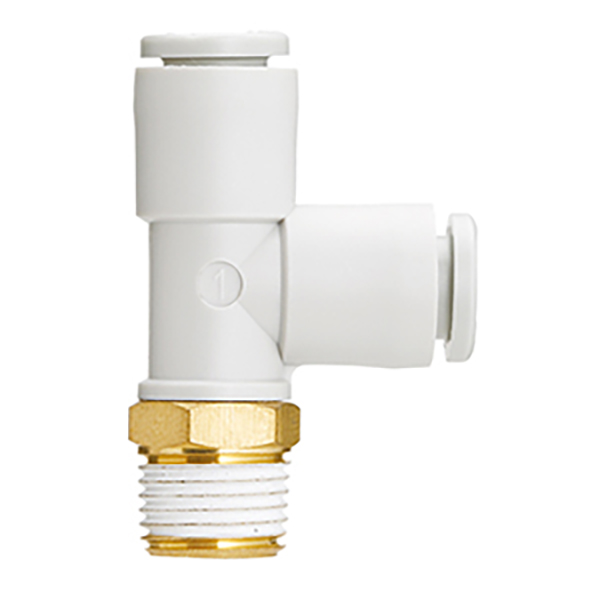

     • Kompak & entheng: Badan plastik PBT + benang kuningan berlapis nikel, tapak cilik lan bobote kurang.

     • Kompatibel karo vakum: Dianggo saka -100kPa vakum nganti 1.0MPa tekanan positif, cocok kanggo sirkuit vakum.

     • Kinerja sealing dhuwur: NBR sealing ring. Tipe A gasket ngidini disassembly bola-bali; Sealant sing wis dilapisi Tipe S nyegah bocor.

     • Rilis tabung sing gampang: Tombol release bunder. Pencet kanggo mbusak pipa tanpa ngrusak tembok njaba tabung.

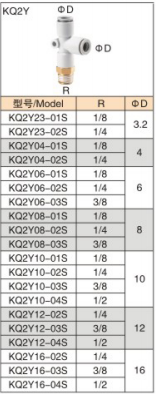

4. Daftar Model & Spesifikasi

  4.1 Utas Metrik (M3/M5/M6)

  4.2 Utas Pipa Imperial (R1/8 ~ R1/2, Standar Industri)

5. Spesifikasi Teknis Umum (Standar Seri KQ2)

6. Pilihan Comparison: KQ2Y vs KQ2D vs KQ2T

7. Pamilihan & Pedoman Instalasi

  Panduan Pilihan

     • Cabang saka katup solenoid / silinder port thread lanang → KQ2Y (eg KQ2Y06-01AS)

     • 1-kanggo-2 pamisah ing mid-tubing, syarat gangguan kurang → KQ2D

     • Pemisahan sudut tengen standar, proyek sensitif biaya → KQ2T

  Cathetan panginstalan

     • Cut tabung kanthi rata tanpa burrs. Lebokake pipa nganti keprungu keprungu kanggo ngindhari kebocoran udara.

     • Tipe A (gasket) bisa bola-bali disassembled; Tipe S (sealant sing wis dilapisi) kudu disegel maneh sawise disassembly.

     • Kanggo aplikasi vakum, pilih Tipe A kanthi segel NBR kanggo njaga tingkat vakum sing stabil.

8. Aplikasi Khas

     • Cabang stopkontak katup solenoid: KQ2Y06-01AS dipasang ing port R1/8 saka katup solenoid 5/2 arah kanggo nyuplai rong silinder udara.

     • Kontrol silinder sing disinkronake: KQ2Y08-02AS ing port Utas R1/4 utama kanggo dipérang dadi rong tabung φ8 kanggo aktuasi sinkron silinder dual.

     • Retrofit sirkuit vakum: Cabang saka port thread utama generator vakum menyang cangkir nyedhot vakum, gampang kanggo pangopènan lan modifikasi.
