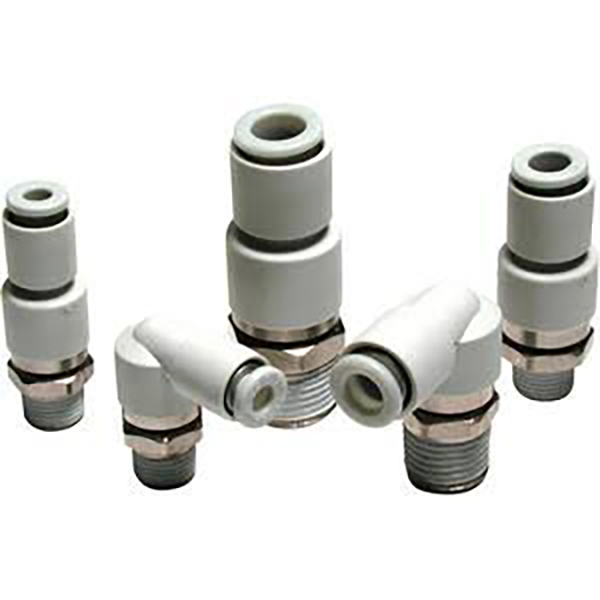

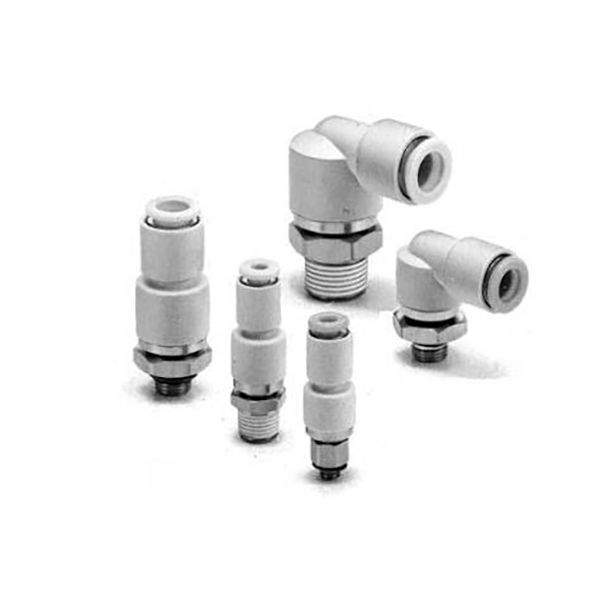

KS / KX Series Push-in Rotary Fittings

SOLH KS / KX Series Rotary Push-in Fittings

Brand: SOLH dening Richge Technology | 360 ° Rotary Pneumatic Rotary Union

1. Ringkesan Produk

  Seri KS / KX minangka fitting push-in putar sing dirancang kanggo rotasi terus-terusan 360 ° lan aplikasi osilasi kayata manipulator robot, meja puteran lan ujung silinder oscillating. Padha nyegah tabung udara saka tangling, twisting utawa ditarik loro nalika gerakan.

     • KS = Tipe putar standar (bantalan bola tunggal)

     • KX = Tipe putar kacepetan dhuwur (bantalan bal ganda)

2. Bedane inti: KS vs KX

     • Tipe Standar KS: Bantalan werni tunggal, torsi kurang. Kacepetan maksimal: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Cocog kanggo osilasi kacepetan medium-low & rotasi intermiten.

     • Tipe Kacepetan Dhuwur KX: Bantalan bal ganda, torsi ultra-rendah, rotasi luwih lancar. Kacepetan maksimal: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Cocog kanggo rotasi kacepetan dhuwur sing terus-terusan lan osilasi sing kerep.

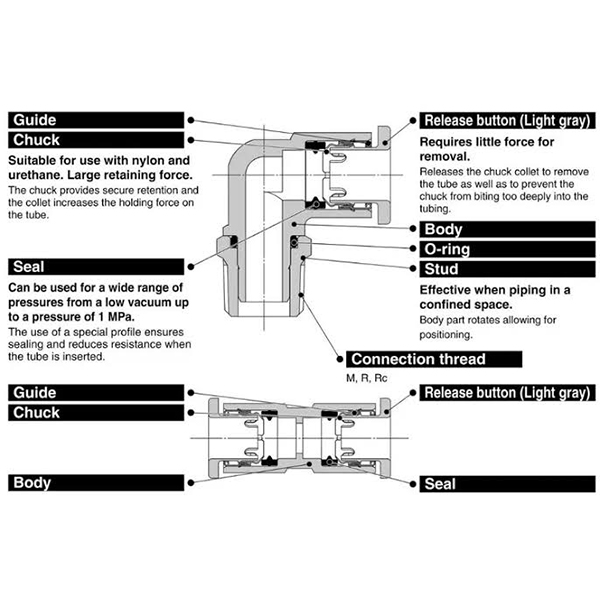

3. Fitur inti

     • ✅ Rotasi Gratis 360°: Dibangun ing prewangan Déwan ngilangake tubing knotting lan twisting ing puteran ends.

     • ✅ Torsi Rotasi Kurang: Mung 0,006～0,022 N·m ing 0,5 MPa, beban ekstra minimal ing sumbu gerak.

     • ✅ Struktur Internal Anti-rotasi: Nyegah tubing saka Spinning bebarengan karo pas lan ngluwihi umur layanan tabung.

     • ✅ Konstruksi Bebas Tembaga: Plating nikel tanpa elektro, bisa digunakake ing lingkungan sing diwatesi tembaga (semikonduktor, pangolahan panganan, medis).

     • ✅ Push-to-Connect: Kompatibel karo φ4/φ6/φ8/φ10/φ12 PU, nilon & tabung nilon alus. Auto-lock ing sisipan, penet krah kanggo release cepet.

     • ✅ Kompatibel Vakum: −100 kPa ~ 1.0 MPa (Ora dianjurake kanggo nahan vakum kritis amarga bocor bawaan cilik).

     • ✅ Utas Pre-Coated Sealant (Sesufiks): Pilihan standar; ora tape PTFE dibutuhake sak instalasi.

4. Model Jeneng & Tuladhane

  KS Standard Series

     • KSH06-02S: Lurus (H), tabung φ6, benang R1/4, sealant sing wis diaplikasi (S)

     • KSL08-01S: Siku (L), tabung φ8, benang R1/8, sealant sing wis diaplikasi (S)

  KX High-Speed ​​Series

     • KXH04-M5: Lurus (H), tabung φ4, benang metrik M5×0,8

     • KXL10-03S: Siku (L), tabung φ10, benang R3/8, sealant sing wis diaplikasi (S)

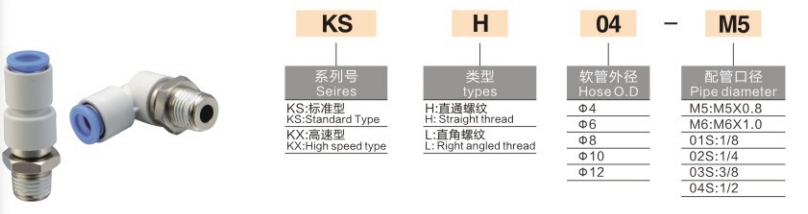

  Aturan Jeneng

5. Spesifikasi Teknis

Parameter umum

Torsi Puteran @ 0,5 MPa (N·m)

Kacepetan Puteran Maksimum (rpm)

6. Skenario Aplikasi

     1. Pergelangan tangan / sendi robot: Nyegah kusut pipa ing efektor ujung robot sing muter.

     2. Tabel indeks Rotary: Penyetor udhara 360 ° terus-terusan kanggo turntable kanthi kacepetan dhuwur.

     3. Oscillating cylinder ends: Rocker & flip mechanisms to release twisting stress on air lines.

     4. Otomatisasi umum: Unit pneumatik kanthi osilasi sing kerep lan rotasi intermiten.

7. KS / KX vs KQ Push-in Fittings Biasa

8. Pandhuan Pilihan

     • Osilasi kacepetan rendah (≤500 rpm) →KS, kinerja biaya sing luwih apik

     • Rotasi kacepetan dhuwur terus-terusan (>500 rpm) →KX, dual prewangan kanggo urip layanan maneh

     • Lingkungan bebas tembaga & sensitif vakum → Pilih KS/KX
