Komponen Pneumatik Series

SOLH Y jinis joint clevis kuping pindho kanggo pneumatic silinder rod end, konektor garpu standar diijolke karo bagean SMC / AirTAC. Utas internal M10 × 1.25-M27 × 2 sing cocog karo bolongan 32-125mm, bolongan pin φ10-27mm, ± 5 ° ayunan pesawat tunggal. Baja karbon blackened/galvanis utawa stainless steel. Cocog kanggo lugs kuping siji kanthi bantalan beban dhuwur ing push pull lan mekanisme artikulasi.

SOLH F tipe floating joint kanggo pneumatic cylinder rod end, fleksibel ball head compensating connector. Nyerep misalignment sumbu / radial (axial ± 1.5mm, sudut ± 2 ° ~ ± 5 °), ngilangi pasukan sisih lan nglindhungi segel silinder. Utas M6 × 1.0-M20 × 1.5 cocog 16-100mm bolongan, aluminium anodized utawa 304 stainless. Bisa diganti karo AirTAC seri F, SMC JAF/JAHF. Becik kanggo penet pas, baris perakitan lan dawa stroke ngaturaken.

SOLH U jinis mata iwak rod mburi prewangan kanggo pneumatic silinder rod pungkasan, 360 ° universal articulated joint karo ± 13 ° ~ ± 15 ° ayunan. Ngimbangi panyimpangan koaksial nganti 2mm, ngilangake gaya lateral lan nglindhungi segel silinder. Utas M6 × 1.0-M27 × 2 cocog 16-125mm bolongan, prewangan baja / tembaga lubricating dhewe / 304 pilihan stainless. AirTAC F-U lan SMC PHS bisa diganti. Becik kanggo kacepetan dhuwur, mekanisme mbukak eksentrik lan multi amba.

SOLH C-type self-locking pneumatic quick coupler, bal baja desain self-lock kanggo operasi tangan tunggal. NBR sealing, tekanan kerja 0-1.0MPa. Pilihan baja/plastik berlapis nikel. PP10~PP40, PF/PH/SP/SM seri kanggo Φ4×6~Φ8×12 PU tabung lan G1/4, G3/8, G1/2 Utas. Salib merek bisa diganti karo SMC & AirTAC. Digunakake kanggo kompresor udara, alat udara lan garis pneumatik vakum generator.

SOLH KQ2H siji tutul push langsung ing pas, panggantos langsung kanggo SMC KQ2H. Badan POM, benang kuningan berlapis nikel, segel NBR. Bisa digunakake kanggo udara tekan nganti 1.0MPa lan vakum mudhun nganti -95kPa. Isine Φ2-Φ16 tabung PU/PA, metrik M & R Utas taper, padha-diameteripun lan ngurangi konfigurasi. Cocog kanggo generator vakum, silinder mikro lan pipa pneumatik otomatisasi.

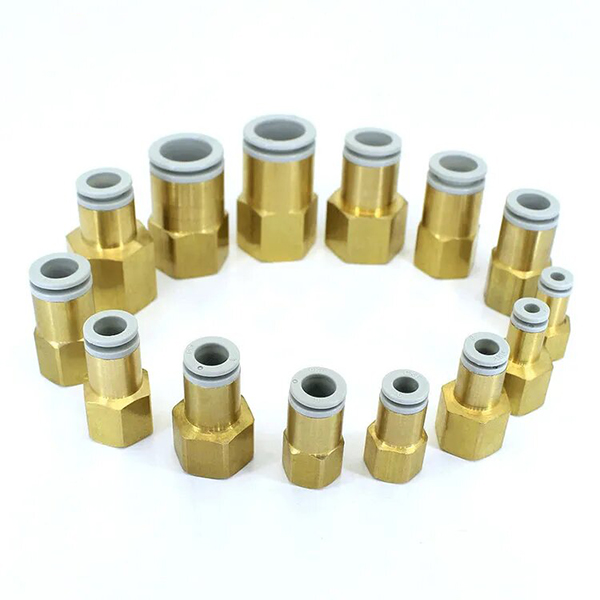

SOLH KQ2F push siji tutul ing pas, panggantos langsung kanggo SMC KQ2F. Badan kuningan berlapis nikel, segel NBR, bisa digunakake kanggo vakum (-0.1MPa) nganti udhara kompresi 1.0MPa. Siji mburi kanggo PU/PA/FEP/PFA tabung, siji mburi wadon thread M5/Rc1/8 ~ Rc1/2. Desain rotatable kompak kanggo pipa spasi sing nyenyet, digunakake ing katup solenoid, silinder lan sirkuit vakum otomatis.

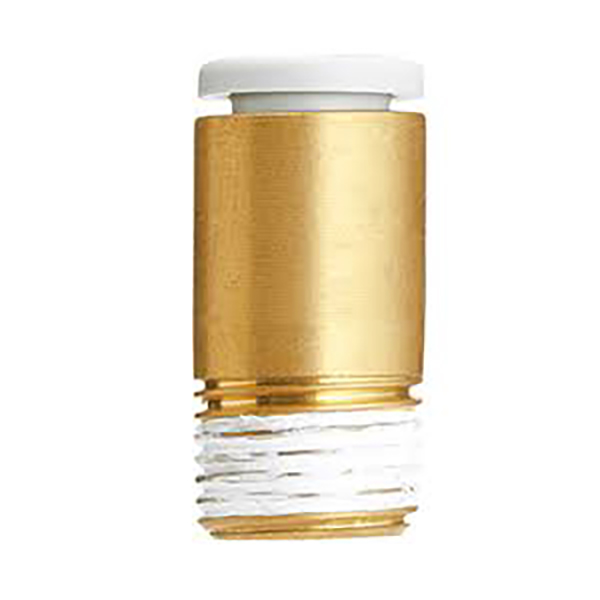

SOLH KQ2S push siji tutul ing pas, panggantos SMC KQ2S langsung. Badan kuningan berlapis nikel, segel NBR, bisa digunakake kanggo vakum (-0.1MPa) nganti udhara kompresi 1.0MPa. Siji mburi kanggo tabung PU / PA, ujung benang lanang kanthi soket hex ing njero, mbisakake kenceng hex ing papan sing nyenyet. Apik kanggo pulo tutup kompak, kabel pneumatik kapadhetan dhuwur lan sistem adsorpsi vakum.

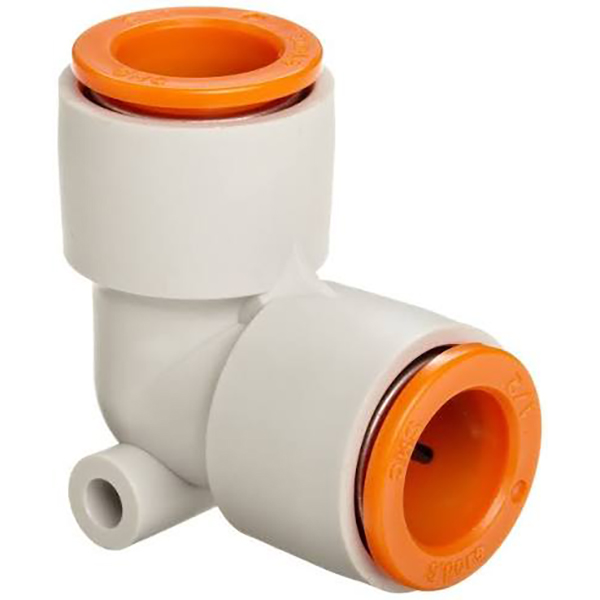

SOLH KQ2L siji tutul 90 ° push siku ing pas, panggantos langsung kanggo SMC KQ2L. Badan POM, segel NBR, ndhukung udara tekan 0 ~ 1.0MPa lan vakum nganti 95kPa. Multiple gaya: thread lanang, diameteripun witjaksono siku, stem sikut & nyuda batang sikut kanggo PU / PA tabung. Sampurna kanggo ngirit ruang 90 ° pipa ing generator vakum, katup solenoid lan mesin otomatis.

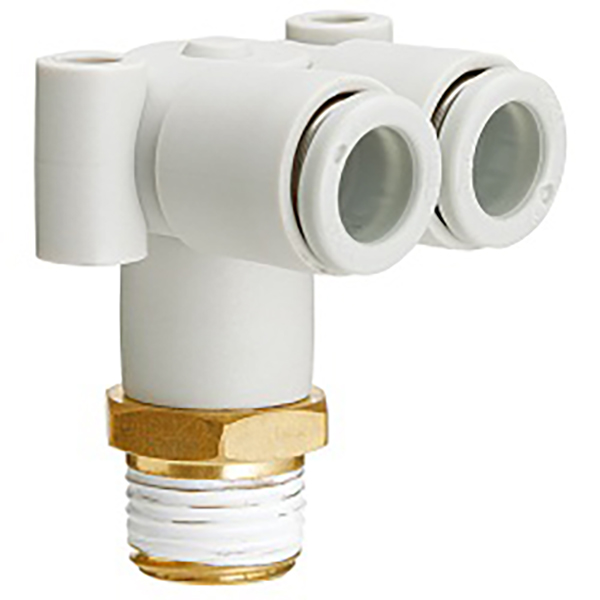

SOLH KQ2LU L-jinis 1 kanggo 2 kembar siku push-in pas, bisa diijolke karo SMC KQ2LU. Desain 90 ° siji inlet loro outlet kanggo aliran udara sing seimbang. Badan POM, benang kuningan berlapis nikel lan segel NBR, bisa digunakake kanggo udara tekan 0 ~ 1.0MPa lan vakum -95kPa. Pilihan macem-macem benang & diameter sing padha kanggo pipa PU / PA, digunakake ing efektor mburi robot lan percabangan cangkir nyedhot vakum.
