ZH-D Series Body-Ported Vacuum Ejector

ZH‑D Series Body‑Ported Vacuum Ejector | Generator Vakum Sambungan Pneumatik Langsung Venturi Tahap Tunggal

Brand: SOLH dening Richge Technology | Full Mechanical diijolke karo Diimpor ZH Series Vacuum Generator

1. Ringkesan Produk

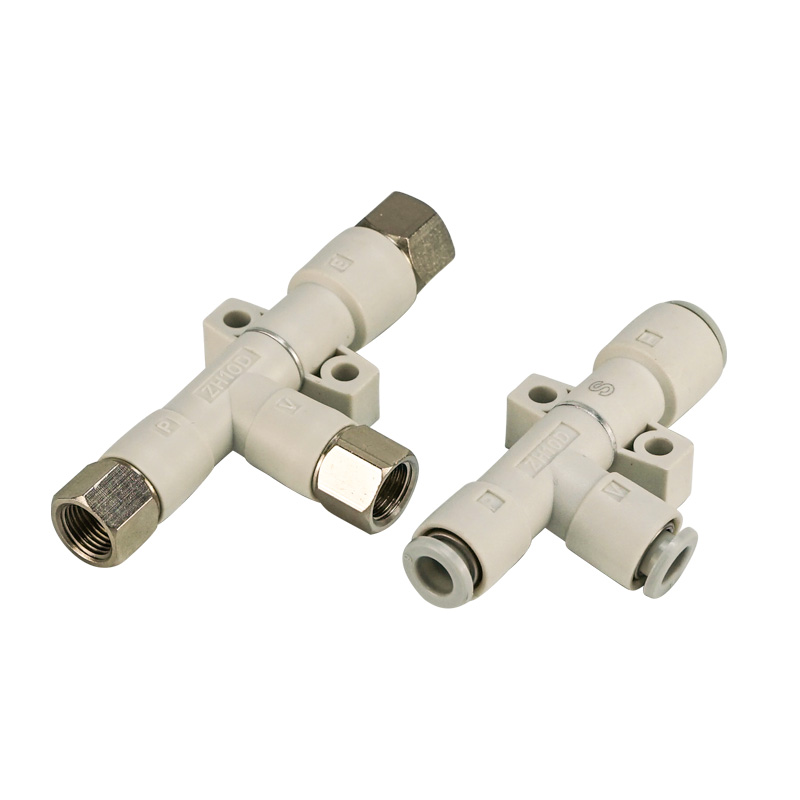

     Jinis porting awak ZH‑D yaiku ejektor vakum venturi tahap tunggal. Telung port independen kalebu port sumber SUP, port vakum VAC lan port exhaust EXH mbutuhake pipa eksternal. Ora ana silencer sing dibangun ing awak utama. Desain kompak lan entheng kanthi struktur nozzle resin terintegrasi, bisa diganti kanthi seri ZH sing diimpor.

  Bedane Model

     • ZH‑D Body-ported type: Telung port kanggo pipa eksternal, tanpa silencer sing dibangun.

     • Tipe Kotak ZH-B: Dilengkapi silencer terintegrasi ing jero awak, mung port suplai lan vakum sing dilindhungi.

  Rong tingkat kinerja:

     • S-spesifikasi (High-vakum): Vakum pamungkas ‑90kPa, becik kanggo benda kerja mulus sing disegel.

     • L-spesifikasi (High-flow): Aliran nyedhot sing luwih gedhe kanthi tingkat vakum sing luwih murah, kanggo bahan kerja keropos sing ambegan kayata kertas, kain lan karton.

  Nozzle bolongan isine Φ0.5 / 0.7 / 1.0 / 1.3 / 1.5 / 1.8 / 2.0mm. Ndhukung sawetara opsi sambungan: pas siji-tutul, benang G/Rc, benang kekaisaran NPT. Multiple solusi sing soyo tambah: langsung meneng fastening, soyo tambah krenjang lan instalasi alur DIN. Ditrapake sacara wiyar kanggo efektor ujung robot lan aplikasi modul multi-stasiun.

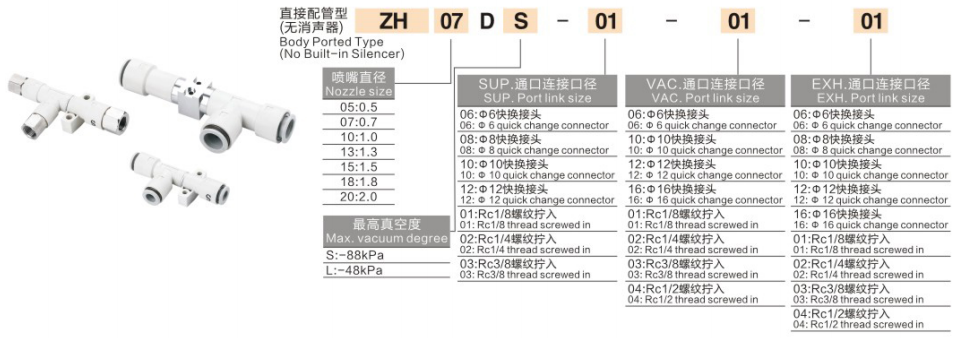

2. Penjelasan Coding Model Lengkap

Tuladha model:ZH10DSA-06-08-10

     • ZH: Kode seri ejector vakum

     • 10: Kode bolongan nozzle

     • D / B: Wujud badan. D = jinis porting awak kanthi 3 port eksternal tanpa peredam internal; B = kothak-jinis karo silencer terpadu

     • S / L: Karakteristik vakum. S = dhuwur-vakum jinis ultimate ‑90kPa karo aliran nyedhot moderat; L = jinis aliran dhuwur. ZH05‑13 ultimate ‑48kPa; ZH15‑20 ultimate ‑66kPa, aliran gedhe kanggo workpieces breathable

     • A: Versi entheng generasi anyar kanthi ukuran sing disingkat lan bobote suda

     • ‑06‑08‑10: Spesifikasi Port(SUP‑VAC‑EXH). Nomer rong digit tegese ukuran pas siji-tutul metrik (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01 / F02 / F03 kanggo benang G / Rc; N01/N02 kanggo benang kekaisaran NPT.

  Tuladha pesenan: ZH13DSA‑08‑10‑10
     Ejector vakum awak ZH, nozzle Φ1.3mm, kelas vakum dhuwur S, versi anyar A entheng; port suplai Φ8, port vakum Φ10, port exhaust Φ10 pas siji-tutul.

3. Kaluwihan Performance inti

     • Telung port external kanthi sawijining: Penyetor SUP sing kapisah, vakum VAC lan port exhaust EXH. Gas knalpot bisa nyambungake silencer eksternal utawa pipa knalpot terpusat. Cocog kanggo efektor mburi robot lan integrasi modul, bebas saka alangan ruang silencer internal.

     • Nozzle resin terpadu entheng: Nozzle lan awak utama dicetak integral kanggo nyuda bobot sing luar biasa, sampurna kanggo EOAT obah kanthi kacepetan dhuwur. Versi anyar A shortens dawa lan dhuwur, bobot suda nganti 74%.

     • Pilihan kinerja vakum dual: S vakum dhuwur kanggo benda kerja sing disegel alus kalebu kaca, lembaran logam lan omah plastik; L aliran dhuwur kanggo karton, film, kain lan bahan sing rawan bocor kanggo ganti rugi bocor.

     • Pilihan port sugih: Fitting siji-tutul metrik, benang pipa G/Rc lan benang kekaisaran NPT kanggo adaptasi peralatan pasar global.

     • Cara pemasangan macem-macem: Pengikat sekrup langsung, braket standar, braket berbentuk L lan pemasangan rel DIN kanggo tata letak sing fleksibel.

     • Persyaratan operasi bebas lenga: Pelumasan kabut lenga dilarang, mung hawa tekan sing disaring garing sing dibutuhake.

4. Spesifikasi Teknis Standar

Kinerja ing tekanan suplai 0,5MPa (ANR)

Kanggo varian aliran L-dhuwur: aliran nyedhot sing luwih dhuwur ing bolongan nozzle sing padha karo tingkat vakum paling ngisor.

5. Tabel Perbandingan ZH‑D VS ZH‑B

6. Pandhuan Pilihan Langkah-demi-Langkah

     • Pilihan kinerja S / L

 ￮ ✅ S vakum dhuwur (‑90kPa): Bahan kerja sing disegel alus kayata piring baja, kaca, omah plastik, PCB; bocor cilik, pasukan adsorpsi dhuwur dibutuhake.

 ￮ ✅ L aliran dhuwur: Karton, umpluk, film, kain lan bahan kerja breathable liyane sing rawan bocor, aliran gedhe ngimbangi bocor vakum.

     • Pilihan nozzle bore: Pilih miturut total suction-cup adsorption area. Nozzle sing luwih gedhe nggawa aliran nyedhot sing luwih dhuwur lan konsumsi udhara sing luwih dhuwur. Ngindhari muncung ukuran gedhe kanggo nyegah sampah udara sing dikompres.

     • Pilihan jinis port: Fitting siji-tutul metrik (06/08/10/12) kanggo peralatan otomatisasi domestik; Utas G / Utas NPT kanggo mesin ekspor jaban rangkah.

     • Cathetan penanganan knalpot kanggo jinis D: D-varian ora duwe silencer built-in. Port exhaust EXH kudu nyambungake silencer njaba yen ora, gangguan bakal nemen; utawa pipe exhaust rute metu saka lemari peralatan.

     • Solusi deteksi vakum: Ejector vakum seri ZH tanpa switch tekanan internal. Tambah saklar tekanan vakum ZSE eksternal yen umpan balik sinyal dibutuhake.

7. Skenario Aplikasi Khas

     • Robot EOAT end-of-arm picking: bagian plastik 3C, PCB lan penanganan lembaran baterei

     • Industri kemasan: karton, film lan bahan kertas pick-up

     • Demolding part ukuran cilik kanggo robot injection-molding

     • Modul vakum multi-paralel kanggo adsorpsi sinkron multi-suction-cup

     • Stasiun otomasi sing mbutuhake knalpot sampah-gas terpusat ing njaba omah peralatan

8. Katrangan Diagram Sirkuit Pneumatik Standar

     Sirkuit standar porting awak ZH‑D: Filter sumber udara AFC (dilarang unit kabut lenga) → katup solenoid 3/2 → port pasokan SUP ZH‑D; Port vakum VAC nyambungake panyaring vakum ZFC banjur menyang cangkir nyedhot; Exhaust port nyambungake silencer external utawa exhaust selang routed peralatan njaba.

9. Cathetan Operasi Penting

     • Pelumas kabut lenga dilarang banget. Kontaminasi lenga bakal nyumbat orifice muncung cilik, njalari bosok daya sedot utawa gagal total. Mung panyaring udara sing kudu diadopsi kanggo perawatan sumber udara.

     • Filter vakum inline ZFC kudu dipasang ing sisih vakum. Penyerapan partikel bledug bakal nyebabake penyumbatan nozzle.

     • Kanggo ZH-D body-ported ejector, EXH exhaust port kudu nglengkapi silencer kanggo ngindhari tingkat gangguan sing gedhe banget.

     • Tekanan suplai sing disaranake: 0,4-0,5MPa. Operasi terus-terusan jangka panjang ing 0.6MPa lengkap ora disaranake.

     • Nyilikake dawa selang antarane ejector vakum lan cangkir nyedhot, nyuda volume pipa kanggo respon vakum luwih cepet.
