Brand: SOLH dening Richge Technology | Panggantos Drop-in Kompatibel karo Seri ZH‑B Impor
 |

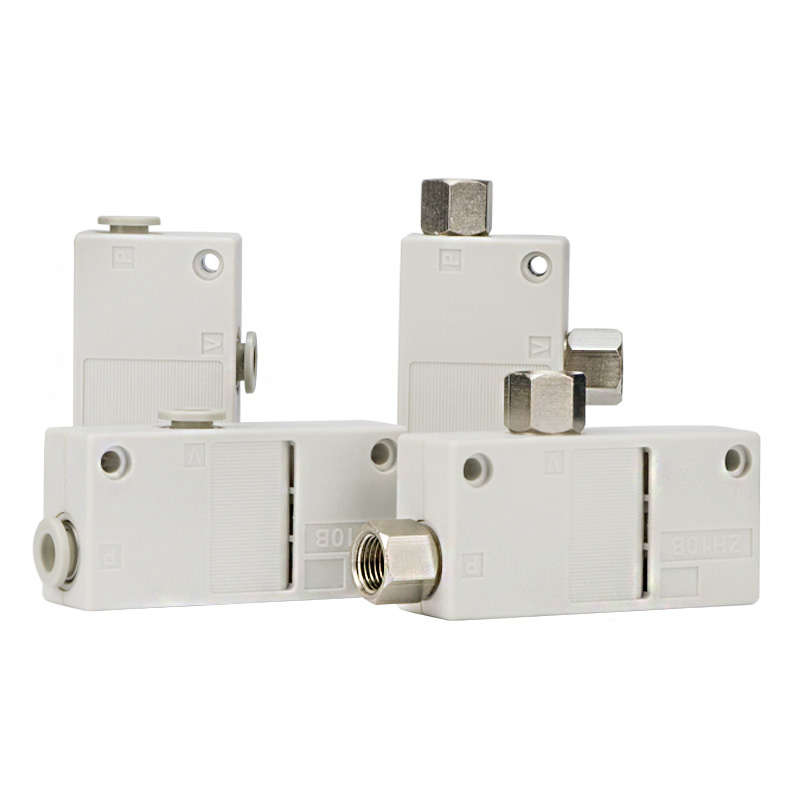

Ejector vakum jinis kothak ZH-B nganggo prinsip venturi siji-tataran kanthi silencer terpadu ing njero awak. Mung rong port sing dilindhungi undhang-undhang: port sumber SUP lan port vakum VAC, ora ana port exhaust sing kapisah. Udhara knalpot dibuwang langsung liwat silencer sing dibangun. Instalasi ultra-simple tanpa perlu peredam eksternal. Bisa diganti kanthi lengkap karo ZH‑B sing diimpor ing dimensi lan antarmuka sambungan. Kasedhiya rong versi kinerja: S jinis vakum dhuwur lan L jinis aliran dhuwur, kanthi ukuran muncung lengkap. Cocog kanggo peralatan otomatis cilik sing kompak lan aplikasi pick-and-place robot.
Bedane Model
• Tipe Kotak ZH-B: Built-in silencer, 2 port (SUP & VAC)
• ZH‑D Body-ported Tipe: Ora ana silencer sing dibangun, 3 port independen SUP/VAC/EXH kanggo pipa eksternal

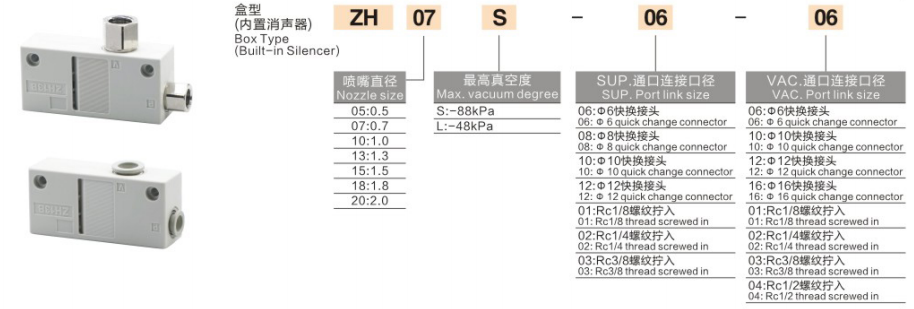

Tuladha:ZH07S-06-06
• ZH: Kode seri, ejector vakum jinis kothak kanthi peredam internal
• 07: Kode ukuran nozzle
• S / L: Karakteristik vakum maksimal. S = vakum dhuwur; L = aliran dhuwur
• 06: Ukuran sambungan port sumber SUP
• 06: Ukuran sambungan port vakum VAC
|
Kode Nozzle |
Nozzle Bore |
|
05 |
Φ0,5 mm |
|
07 |
Φ0,7 mm |
|
10 |
Φ1,0 mm |
|
13 |
Φ1,3 mm |
|
15 |
Φ1,5 mm |
|
18 |
Φ1,8 mm |
|
20 |
Φ2,0 mm |
Tabel Referensi Kode Port
|
Kode Port |
Jinis Antarmuka |
|
06 |
Φ6 pas siji-tutul |
|
08 |
Φ8 pas siji-tutul |
|
10 |
Φ10 pas siji-tutul |
|
12 |
Φ12 pas siji-tutul |
|
16 |
Φ16 pas siji-tutul |
|
01 |
Utas wadon Rc1/8 |
|
02 |
Rc1/4 utas wadon |
|
03 |
Utas wadon Rc3/8 |
|
04 |
Utas wadon Rc1/2 |
Tuladha Pesenan: ZH10S‑08‑10
ZH kothak jinis vakum ejector karo built-in silencer, Φ1.0mm nozzle, S dhuwur-vakum kelas; port suplai Φ8 pas siji-tutul, port vakum Φ10 pas siji-tutul.
• Silencer built-in sing terintegrasi: Ora perlu silencer external. Udhara exhaust dibuwang liwat struktur silencing internal. Spare parts luwih sithik, swara kurang lan irit papan.
• Mung 2 bandar kanggo wiring prasaja: Mung port sumber udara SUP lan port vakum VAC, ora ana port exhaust EXH sing kapisah. Sampurna kanggo papan instalasi kompak sing winates.
• Versi kinerja dual opsional
￮ S vakum Dhuwur (-88kPa): Daya adsorpsi kuwat kanggo workpieces uga nutup kayata sheet baja, kaca, PCB lan omah plastik.
￮ L Aliran Dhuwur (-48kPa): Aliran nyedhot luwih gedhe kanggo ngimbangi bocor vakum, cocok kanggo bahan keropos breathable kalebu kertas, film, karton lan umpluk.
• Multiple pilihan port: Metrik siji-tutul fitting digunakake digunakake kanggo mesin domestik; Rc versi thread wadon kanggo peralatan ekspor.
• Awak PBT entheng: Integral nyetak PBT nozzle, bobot kurang, cocok kanggo robot cilik EOAT. Ndhukung pemasangan sekrup langsung utawa instalasi krenjang.
• Operasi tanpa lenga: Mung udhara kompres sing disaring garing sing dibutuhake, pelumasan kabut lenga dilarang.
|
Parameter Item |
Spesifikasi |
|
Prinsip Kerja |
Tekanan negatif venturi tahap tunggal |
|
Medium Kerja |
Udara tekan sing disaring garing, pasokan minyak dilarang |
|
Rentang Tekanan Udara Pasokan |
0,25 ~ 0,6MPa, maksimal 0,7MPa |
|
Suhu sekitar |
5 ~ 60 ℃, sumber udara tanpa icing |
|
Gaya Badan |
Jinis kothak kanthi peredam internal, 2 port (SUP/VAC) |
|
S High-vakum Vakum Ultimate |
-88 kPa |
|
L High-aliran Ultimate Vakum |
-48 kPa |
Kinerja Referensi ing Tekanan Pasokan 0.5MPa
|
Model |
Nozzle |
Aliran Nyedhot Maks L/min |
Konsumsi Udara L/min |
Disaranake Suction Cup |
|
ZH05S-xx-xx |
0,5 mm |
6 |
13 |
Φ2~13mm |
|
ZH07S-xx-xx |
0,7 mm |
12 |
27 |
Φ2~20mm |
|
ZH10S-xx-xx |
1,0 mm |
26 |
52 |
Φ2~32mm |
|
ZH13S-xx-xx |
1,3 mm |
40 |
88 |
Φ2~50mm |
|
ZH15S-xx-xx |
1,5 mm |
58 |
117 |
Φ2~100mm |
|
ZH18S-xx-xx |
1,8 mm |
76 |
165 |
Φ2~125mm |
|
ZH20S-xx-xx |
2,0 mm |
90 |
201 |
Φ2~150mm |
|
Item Perbandingan |
Jinis Kotak ZH‑B (Silencer Dibangun) |
ZH‑D Body-ported Type |
|
Jumlah Pelabuhan |
2 port: SUP + VAC; knalpot dibuwang liwat silencer built-in |
3 port independen SUP/VAC/EXH, ora ana silencer sing dibangun |
|
Silencer |
Silencer terpadu, siap digunakake |
Port EXH kudu nyambungake silencer eksternal, yen ora, swara dhuwur |
|
Ruang Instalasi |
Tata letak kompak, pipa minimal, cocog kanggo peralatan cilik |
Spasi ekstra dilindhungi kanggo pipa knalpot |
|
Skenario Aplikasi |
Perlengkapan tetep cilik, stasiun winates spasi, ora perlu knalpot terpusat |
Robot EOAT, pembuangan knalpot terpusat, modul paralel multi-ejector |
• Pilihan Versi S / L
￮ ✅ S Vakum dhuwur: Bahan kerja sing disegel alus sing mbutuhake gaya adsorpsi sing kuat.
￮ ✅ L High-flow: workpieces bocor kayata karton, film, kain, aliran gedhe ngimbangi bocor vakum.
• Pilihan Nozzle Bore: Pilih adhedhasar total suction cup adsorption area. Nozzle sing luwih gedhe nggawa aliran sing luwih dhuwur lan konsumsi udhara sing luwih dhuwur. Ngindhari muncung sing gedhe banget kanggo nyegah sampah udara sing dikompres.
• Pilihan Port: Fitting siji-tutul metrik (06/08/10) kanggo otomatisasi domestik; Utas Rc (01/02) kanggo mesin ekspor.
• Deteksi vakum: Ora ana sensor tekanan internal. Instal saklar tekanan vakum ZSE ing sirkuit vakum kanggo konfirmasi vakum utawa weker bagean sing ilang.
Unit layanan sumber udara AFC (unit kabut minyak dilarang) → katup solenoid 3/2 → port pasokan SUP ZH‑B; Port vakum VAC → Filter vakum ZFC → cangkir nyedhot vakum.
• Pelumas kabut lenga dilarang banget. Kontaminasi lenga bakal nyumbat muncung cilik lan nyuda kekuwatan nyedhot.
• Filter vakum ZFC kudu dipasang ing sisih vakum kanggo mblokir bledug lan nglindhungi nozzle.
• Rekomendasi tekanan suplai: 0.4 ~ 0.5MPa. Operasi terus-terusan jangka panjang ing tekanan lengkap 0.6MPa ora dianjurake.
• Tansah selang antarane ejector lan cangkir nyedhot minangka cendhak sabisa, ngurangi volume pipa kanggo respon vakum luwih cepet.
• Unsur peredam sing dibangun ing bakal nglumpukake bledug sawise digunakake suwe. Ngresiki utawa ngganti unsur silencer sawise nyedhot irungnya.
