Brand: SOLH dening Richge Technology | Drop-in Replacement Kompatibel karo Dimensi Instalasi SMC ZL212
 |

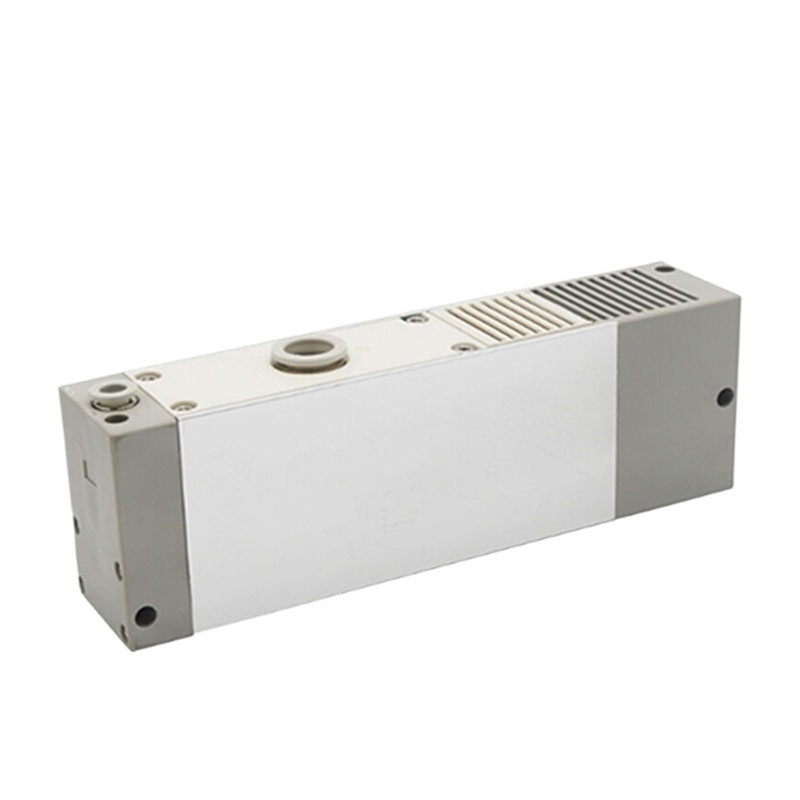

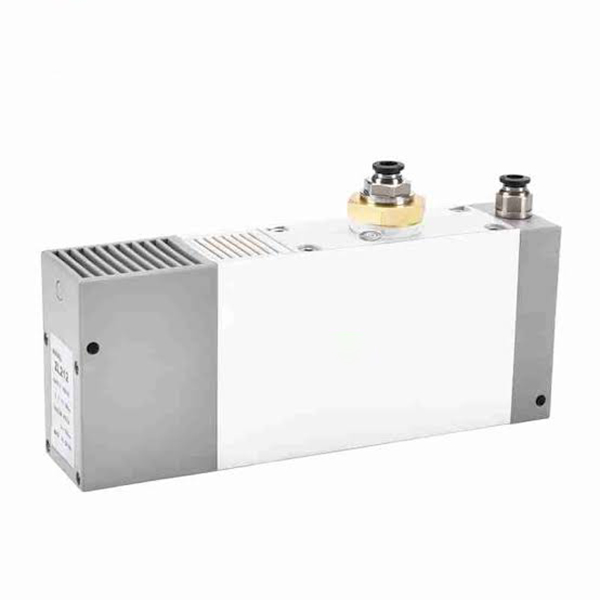

Seri ZL212 ditingkatake ejector vakum multi-tahap aliran gedhe sing asale saka seri ZL112. Dilengkapi orifice muncung sing luwih gedhe, nyedhiyakake tingkat vakum sing luwih dhuwur lan aliran nyedhot sing luwih apik. Dirancang khusus kanggo cangkir nyedhot gedhe, workpieces keropos lan kahanan kerja bocor dhuwur. Diadopsi kanthi wiyar minangka unit vakum utama kanggo manipulator robot, lembaran logam lan aplikasi penanganan materi kaca.
|
Parameter Item |
Spesifikasi |
|
Posisi Produk |
Model canggih ZL112, muncung luwih gedhe kanggo vakum sing luwih dhuwur & aliran sing luwih dhuwur |
|
Cairan sing ditrapake |
Udara Terkompresi |
|
Suplai Tekanan Udara |
0.3 ~ 0.7MPa, sawetara operasi optimal: 0.45 ~ 0.5MPa |
|
Gelar vakum |
-90 ~ -95kPa |
|
Aliran Suction |
Luwih saka 30% luwih dhuwur tinimbang ZL112, cocok kanggo workpieces keropos & cangkir nyedhot gedhe |
|
Konsumsi Udara |
Desain diffuser multi-tataran, luwih saka 40% hemat energi versus ejector vakum siji-tahap |
|
Kisaran Suhu sekitar |
-5 ℃ ~ 60 ℃ |
|
Sambungan Port |
Port pas siji-tutul standar, bisa diijolake kanthi ukuran pemasangan SMC ZL212 |

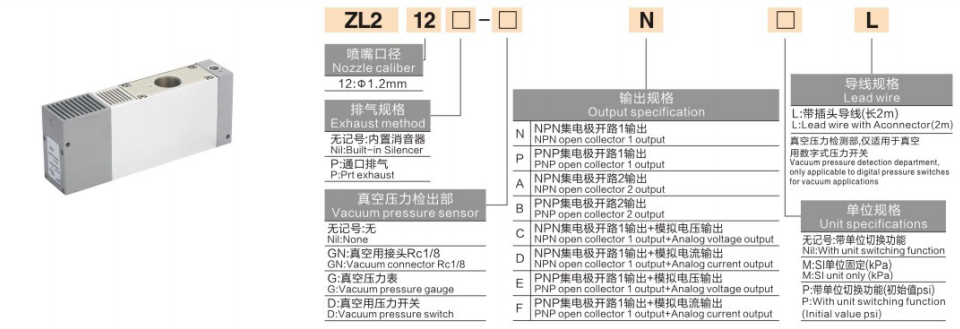

Format dhasar:ZL212‑□‑□‑□‑□
Kanthi-katup format lengkap:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
posisi |
Kode |
Definition & Katrangan rinci |
|
1‑4 |
ZL212 |
Kode seri kanggo ejector vakum multi-tataran, bolongan nozzle luwih gedhe dibandhingake karo ZL112 |
|
kaping 5 |
Ora ana tandha |
Knalpot peredam, pangurangan swara standar kanggo bengkel umum |
|
|
P |
Port exhaust, kanggo aliran dhuwur utawa instalasi exhaust terpusat |
|
kaping 6 |
Ora ana tandha |
Tanpa modul deteksi vakum |
|
|
GN |
Port pendeteksi vakum Rc1/8 kanggo sambungan pengukur tekanan eksternal |
|
|
G |
Pengukur tekanan vakum mekanik Y40Z built-in |
|
|
D |
Saklar tekanan vakum digital sing dibangun |
|
kaping 7 |
N |
NPN open-collector 1-channel output |
|
|
P |
PNP open-kolektor output 1-saluran |
|
|
A/B/C/D/E/F |
Output multi-saluran / output sinyal analog lan fungsi tambahan liyane |
|
8th |
L |
Kabel plug-type 2 meter sing wis dipasang sadurunge |
|
|
M/P |
Unit tetep / unit switchable (kPa / psi opsional) |
|
Model |
Konfigurasi inti |
Aplikasi Khas |
|
ZL212 |
Unit dhasar standar, ora ana gauge, ora ana katup sing dibangun |
Aplikasi aliran dhuwur umum, katup solenoid eksternal dibutuhake |
|
ZL212-GN |
Antarmuka pengukur vakum eksternal Rc1/8 |
Aplikasi sing mbutuhake pengukur vakum sing disambungake sacara eksternal kanggo maca |
|
ZL212-D |
Saklar tekanan vakum digital sing dibangun |
Waca vakum digital & umpan balik sinyal listrik kanggo kontrol PLC |
|
ZL212-P |
Versi exhaust jinis port tanpa peredam internal |
Skenario knalpot terpusat aliran dhuwur, lingkungan sing ora sensitif swara |
|
ZL212-G |
Dilengkapi pengukur vakum mekanik Y40Z |
Indikasi tingkat vakum mekanik lokal sing larang regane |
|
Item Perbandingan |
ZL112 |
ZL212 |
|
Nozzle Bore |
Φ1,2 mm |
Nozzle ukuran luwih gedhe |
|
Gelar vakum |
-88 ~ -92kPa |
-90 ~ -95kPa, kinerja vakum sing luwih dhuwur |
|
Aliran Suction |
Laju aliran medium |
+ 30% aliran nyedhot luwih |
|
Kondisi Kerja sing Cocok |
Cangkir nyedhot umum, benda kerja cilik-menengah |
Cangkir sedot gedhe, benda kerja keropos, lembaran & kaca, puteran bocor dhuwur |
|
Referensi rega model dhasar |
Mulai saka 245 |
Wiwit saka 478, kira-kira. 20% luwih dhuwur ing konfigurasi sing padha |
• Kinerja venturi multi-tahap sing ditingkatake: Tingkat vakum sing ditingkatake lan aliran nyedhot, kemampuan adaptasi sing apik kanggo sirkuit vakum pneumatik bocor dhuwur.
• Opsi modular terintegrasi kanthi lengkap: Katup pasokan / pelepas solenoid, peredam, pengukur vakum mekanik / digital lan saklar tekanan kasedhiya kanggo konfigurasi siji-potong, nyilikake bagean tambahan tambahan.
• Konstruksi low-noise: Built-in silencer, tingkat kebisingan ≤70dB, ramah lingkungan bengkel pabrik biasa.
• Operasi stabil tanpa pangopènan: Zero obah komponen mechanical, urip dawa kanggo 24-jam produksi terus-terusan.
• Jejak pemasangan sing kompatibel: Ukuran instalasi sing bisa diganti karo ZL112, ndhukung panggantos upgrade lapangan langsung.
• Aplikasi workpiece cilik-menengah & cangkir suction tunggal: Pilih ZL112 kanggo kinerja biaya sing luwih apik.
• Cangkir nyedhot gedhe, bahan keropos, kaca lembaran utawa loop vakum bocor dhuwur: Nganggo ZL212 kanggo kapasitas vakum lan aliran sing cukup.
• Kontrol siklus otomatis: Pilih versi K1 dual-valve (supply + release valve), cocog karo switch tekanan vakum kanggo umpan balik sinyal loop tertutup.
• Pemantauan & komisi visual ing situs: Pilih varian saklar tekanan digital D kanggo maca nilai vakum digital langsung.
• Penanganan robot kanggo kaca, lembaran logam, papan kayu lan komponen piring ukuran gedhe
• Adsorpsi workpiece keropos: karton, umpluk, tekstil lan permeabel njupuk materi
• Sirkuit vakum bocor dhuwur kanggo perlengkapan cangkir multi-nyedhot area gedhe
• Jalur perakitan otomatisasi, demolding robot injeksi-molding lan transfer materi
• Peralatan logistik stasiun nyekel vakum barang ukuran gedhe
