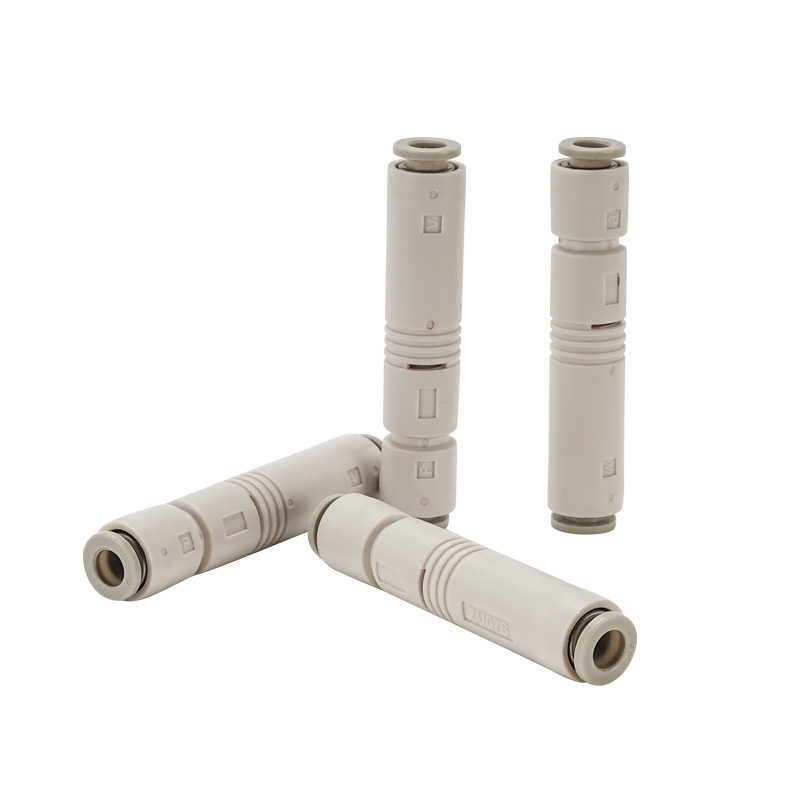

ZU Series Inline Lurus Vakum Ejector

ZU Series Inline Lurus Vakum Ejector | SOLH Lurus Tube Insert Tipe Vakum Generator

Brand: SOLH dening Richge Technology | SMC Standard Interchangeable Inline Vacuum Ejector

1. Ringkesan Produk

     Seri ZU yaiku ejector vakum tabung lurus inline. Port vakum lan port pasokan udara disusun kanthi coaxially ing garis lurus. Fitur ukuran paling cilik, bobot ultra-ringan lan instalasi ngirit ruang. Cocog kanggo cangkir nyedhot sing disebar, komponen obah lan papan sing sempit.

2. Struktur Inti & Prinsip Kerja

     • Struktur: Port sumber SUP → nozzle → bagean diffuser → port vakum VAC → port exhaust EXH, awak resin cetakan integral.

     • Prinsip: Jet udhara sing dikompres kanthi kacepetan dhuwur liwat muncung nggawe tekanan negatif ing port vakum kanggo adsorpsi vakum; knalpot karo dibangun ing struktur silencing.

     • Bahan: Badan utama: resin PBT teknik; pas siji-tutul: POM. Bebas tembaga & bebas fluor, selaras RoHS.

     • Bobot: ZU05 ≈6.5g, ZU07≈7.0g; Anyar ZU□A versi apik mung 3.9g.

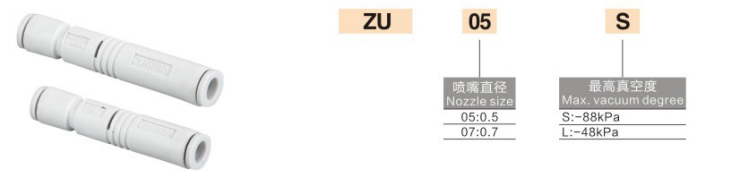

3. Aturan Coding Model (SMC Standard)

  Versi Lawas (ZU05 / ZU07)

  Format: ZU + nozzle bore + tipe (S/L)

     • ZU05S: Φ0.5 nozzle, jinis vakum dhuwur (-84kPa)

     • ZU05L: Φ0.5 nozzle, jinis aliran dhuwur (-48kPa)

     • ZU07S: Φ0.7 nozzle, jinis vakum dhuwur

     • ZU07L: Φ0.7 nozzle, jinis aliran dhuwur

  Versi Anyar sing Apik (ZU□A, luwih cendhek & luwih entheng)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = vakum dhuwur (-87~-90kPa); L = Aliran dhuwur (-48kPa)

     • A = versi sing dianyari: dawa disingkat 11%, bobote dikurangi 40%

4. Tabel Parameter Tombol @ 0.45MPa Tekanan Pasokan Standar

5. S Vakum Dhuwur VS L Aliran Dhuwur

     • S Tipe Vakum Dhuwur: Vakum Ultimate -84~-90kPa. Kanggo cangkir nyedhot cilik, workpieces lancip lan ditutup kanthi apik sing mbutuhake pasukan adsorpsi sing kuat, kayata komponen elektronik lan film tipis.

     • L Tipe Aliran Dhuwur: Vakum Ultimate -48kPa kanthi aliran nyedhot luwih gedhe. Cocog kanggo workpieces lumahing keropos / atos, cangkir nyedhot gedhe, bocor dhuwur lan panjaluk respon cepet, contone. karton lan papan kayu.

6. Instalasi & Piping Guide

  1. Instalasi: Mountable ing sembarang orientasi, ora mbenakake krenjang dibutuhake; bisa langsung dilebokake ing tengah pipa udara.

  2. Piping

￮ Port sumber SUP: nyambungake Φ6 tabung udara (standar)

￮ Port vakum VAC: nyambungake cangkir hisap / pipa vakum

￮ Port exhaust EXH: mbukak kanggo atmosfer, aja mblokir

  3. Tekanan: Standar 0.45MPa, rentang kerja 0.1 ~ 0.6MPa

  4. Suhu: 5 ~ 50 ℃ (ora ana icing ing sumber udara)

7. Skenario Aplikasi Khas

     • Elektronik 3C, semikonduktor, adsorpsi terdistribusi kanthi cangkir nyedhot cilik

     • Lini produksi otomatis, bagean obah / efektor akhir robot

     • Ruang instalasi sing sempit, aplikasi respon sing entheng & kacepetan dhuwur

     • Nangani kertas tipis, film tipis, bagean cilik lan chip elektronik

8. Pilihan Comparison: ZU vs ZB vs ZL
