Merk:SOLH dening Richge Technology
Seri SOLH ZL112 minangka ejector vakum venturi multi-tahap terpadu sing bisa diganti kanthi model sing padha karo SMC. Iki nduweni tingkat vakum sing dhuwur banget, aliran nyedhot gedhe lan konsumsi udhara kanthi drastis. Sawetara modul terintegrasi opsional kasedhiya kalebu katup pasokan / pelepas solenoid, pengukur tekanan vakum, meter tampilan digital lan switch tekanan vakum. Iki minangka unit vakum inti kanggo lengen robot otomatis lan sistem perlengkapan cangkir multi-nyedhot.

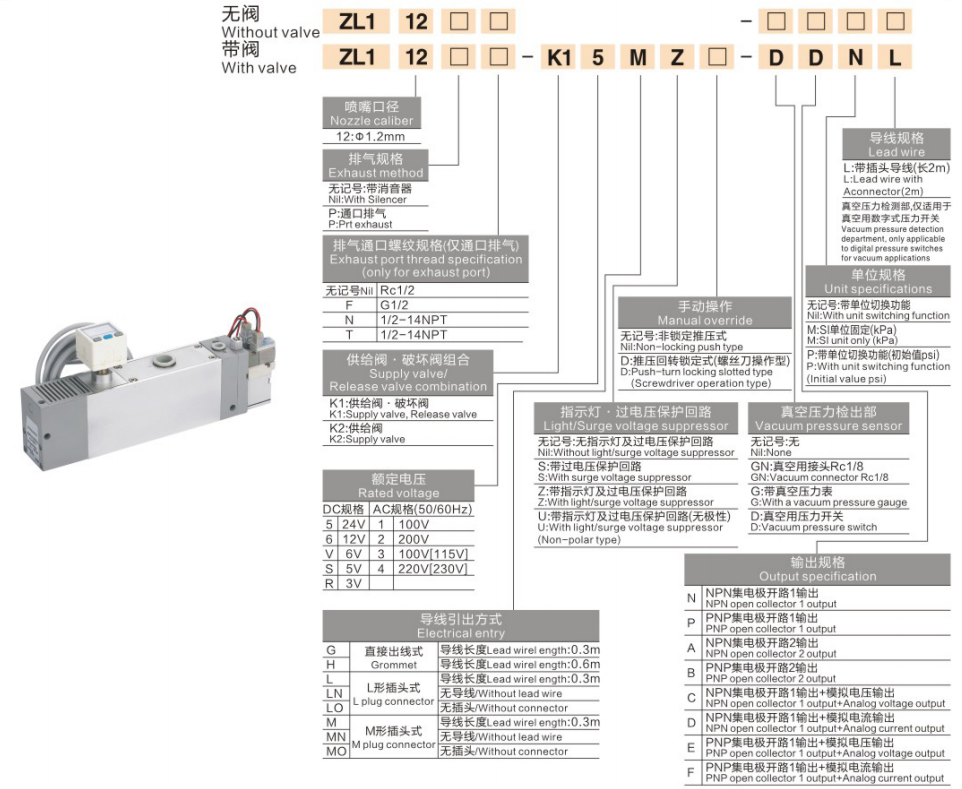

1. Conto model kanthi rakitan katup lengkap: ZL112-□-□-K15MZ-□-DDNL
|
posisi |
Kode |
Definisi & Katrangan sing rinci |
| 1–4 |
ZL112 |
Kode seri: ejector vakum multi-tataran, bore nozzle standar Φ1.2mm |
| kaping 5 |
Kosong / P |
Struktur knalpotKosong: knalpot karo silencer terpadu (pengurangan swara standar)P: knalpot porte kanggo aliran dhuwur & pipa knalpot terpusat |
| kaping 6 |
Kosong / F / N / T |
Utas port knalpotBlank: Utas internal Rc1/2F=G1/2, N=1/2-14NPT lan opsi utas liyane |
| 7–8 |
K1 / K2 |
Kombinasi katup solenoidK1: Katup dobel (katup suplai + katup blow-off vakum, nyedhot otomatis & blow-off) K2: Katup pasokan tunggal, hemat biaya, sirkuit blow-off eksternal dibutuhake |
| kaping 9 |
5 / 6 / V / S / R |
Tegangan pengenal solenoid5=DC24V (standar), 6=DC12V, V=AC100V, S=AC200V, R=AC220V |
| kaping 10 |
M / L / G |
Formulir stopkontak kabelM=konektor plug berbentuk M, L=konektor plug berbentuk L, G=kabel keras langsungM/L desain plug cepet kanggo ngganti kabel cepet |
| kaping 11 |
Z |
Indikator LED + sirkuit proteksi overvoltage, nyegah burnout kumparan solenoid |
| kaping 12 |
Kosong / D |
Tombol timpa manualKosong: Tombol tekan tanpa kancingD: Tipe ngunci push & turn (obeng bisa diatur) |
| kaping 13 |
Kosong / GN / G / D |
Modul pemantauan tekanan vakumKosong: Tanpa aksesori deteksi vakumGN: Adaptor port vakum Rc1/2, G: pengukur vakum mekanik analog, D: sakelar tekanan vakum elektronik |
| kaping 14 |
N / P / A / B / C / D / E / F |
Spesifikasi sinyal output transistorN=NPN open collector 1 channel; P=PNP open collector 1 channelA=2-channel NPN; B=2-saluran PNPC=1ch NPN + output tegangan analog; D=1ch NPN + analog output saikiE=1ch PNP + analog output tegangan; F=1ch PNP + output arus analog |
| 15–16 |
NL / ML / PL |
Konfigurasi harness kabel outputN = standar, M = unit tetep, P = titik switch sing bisa diatur, L = 2m kabel plug kalebu |

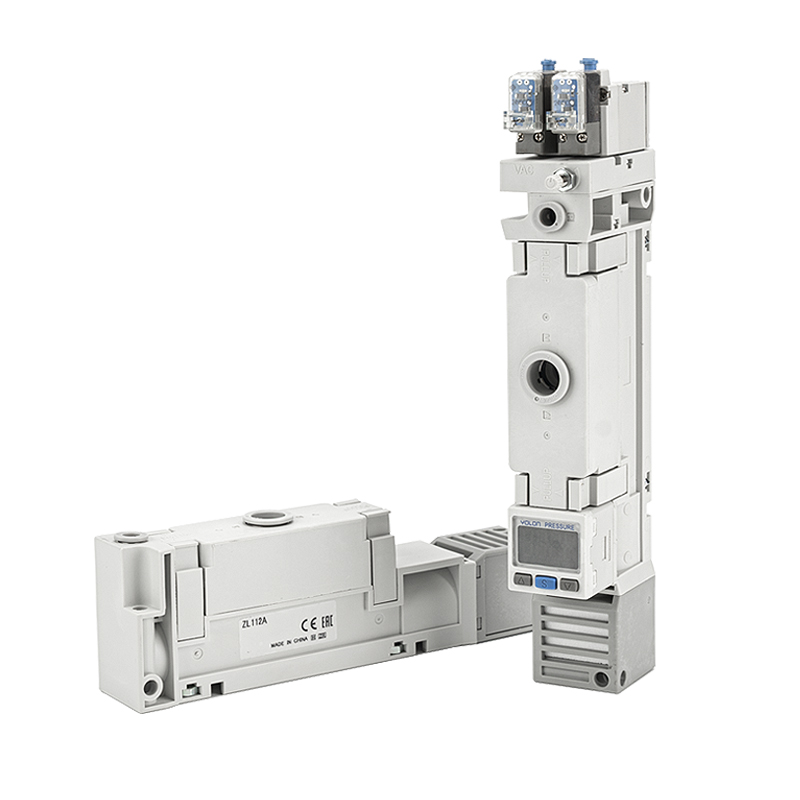

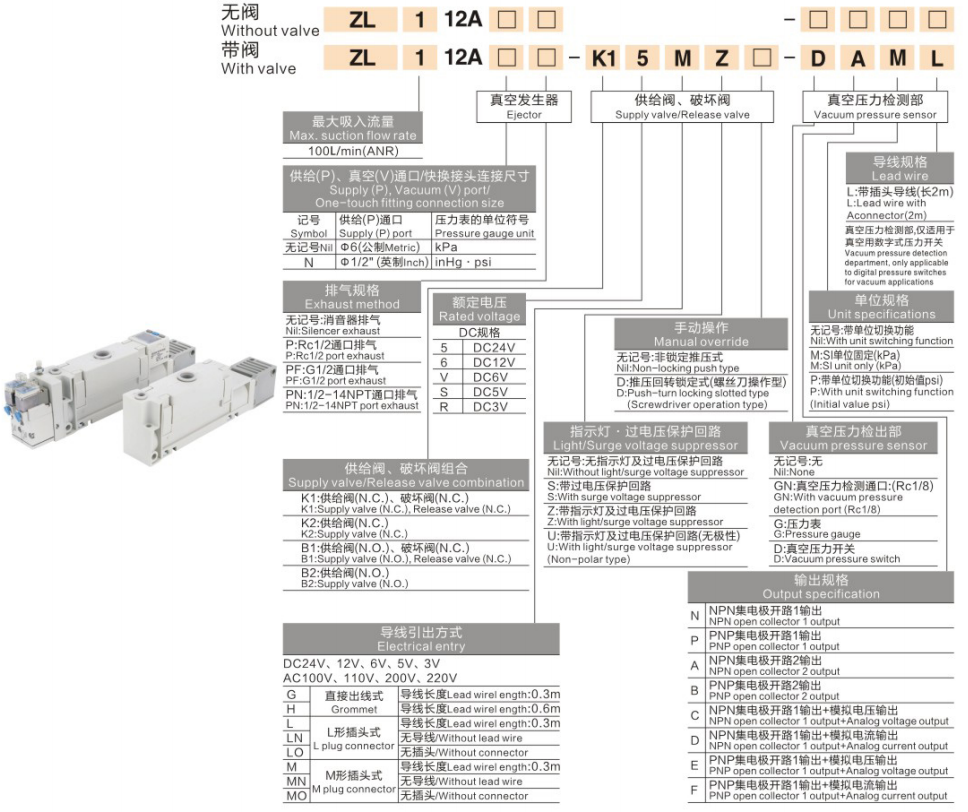

1. Seri ZL112A Terintegrasi Anyar (Versi Multi-Fungsi Nganyari)
|
Kode Model |
Katrangan Konfigurasi Lengkap |
Skenario Aplikasi Target |
| ZL112A |
Unit telanjang dhasar tanpa katup & gauge |
Sirkuit vakum prasaja umum kanthi katup solenoid eksternal |
| ZL112AP |
Unit dhasar + Rc1/2 port exhaust terpusat |
Exhaust aliran dhuwur, ora ana syarat pengurangan swara |
| ZL112A-DNL |
Saklar tekanan vakum internal, output sinyal NPN 1 saluran |
Umpan balik ambang vakum PLC kanthi sinyal NPN |
| ZL112A-DPL |
Saklar tekanan vakum internal, output sinyal PNP 1 saluran |
Umpan balik ambang vakum PLC kanthi sinyal PNP |
| ZL112A-DAL |
Ngalih vakum NPN 1ch sing ditingkatake |
Ngawasi sinyal terus-terusan stabilitas dhuwur |
| ZL112A-DBL |
Ngalih vakum PNP 1ch sing ditingkatake |
Ngawasi sinyal terus-terusan stabilitas dhuwur |
| ZL112A-K15MZ-DNL |
Katup suplai/pelepas ganda + switch vakum NPN |
Otomatis nyedhot & blow-off kontrol loop tertutup (NPN) |
| ZL112A-K15MZ-DPL |
Katup suplai/pelepas ganda + saklar vakum PNP |
Otomatis nyedhot & blow-off kontrol loop tertutup (PNP) |
| ZL112A-K15MZ-DAL/DBL |
Katup ganda + ngalih vakum sing ditingkatake |
Heavy-tugas dhuwur-reliabilitas stasiun vakum otomatis |
| ZL112A-K25MZ-DNL/DPL |
Katup pasokan tunggal + saklar vakum |
Peralatan anggaran kanthi fungsi ngawasi vakum |
| ZL112A-K15MZ |
Mung katup dobel, ora ana gauge / switch vakum |
Nyedhot otomatis dhasar tanpa umpan balik sinyal |

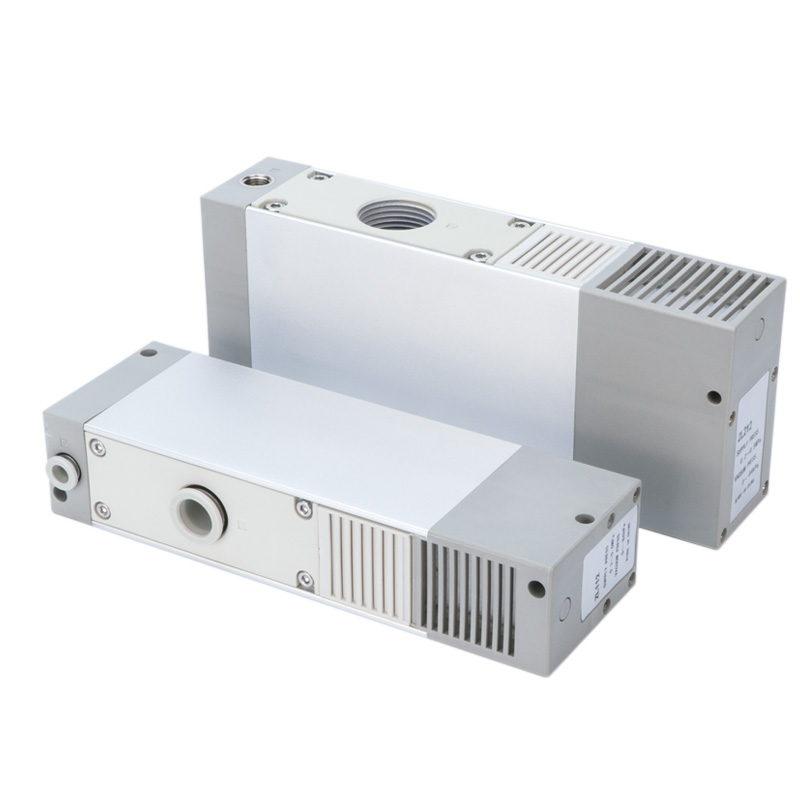

2. Basis Standar Seri ZL112 (Mekanik / Digital Gauge Opsional)
|
Kode Model |
Katrangan Konfigurasi |
Skenario Aplikasi |
| ZL112 |
Unit gundhul standar, ora ana katup & gauge |
Peralatan penanganan vakum sing murah murah |
| ZL112-GN |
Port cadangan kanggo ukuran vakum eksternal |
Pengukur tekanan sing dipasang dhewe pelanggan |
| ZL112-D |
Meter tampilan vakum digital terpadu |
Waca vakum digital wektu nyata ing situs dibutuhake |
| ZL112-G |
Pengukur vakum analog mekanik Y40Z built-in |
Pengamatan tekanan visual sing sensitif biaya |
| ZL112-P |
Tipe exhaust port terpusat |
Garis produksi vakum terus-terusan aliran gedhe |
| ZL112-K1□L□□-D |
Pasokan ganda & katup blow-off + meter vakum digital |
Kontrol vakum otomatis integrasi dhuwur kanthi maca digital |
| ZL112-K2□L□□-D |
Katup pasokan tunggal + pengukur vakum digital |
Unit vakum otomatis ekonomis kanthi tampilan digital |
1. Multi-tataran venturi teknologi hemat energi
-- Gelar vakum stabil -88 ~ -92kPa, aliran nyedhot kuat; konsumsi online suda dening liwat 40% dibandhingake karo siji-tataran ejectors, nemen Mudhunake workshop teken biaya online.
2. Highly modular terpadu kabeh-ing-siji desain
-- Opsional katup solenoid suplai, katup blow-off vakum, peredam, pengukur vakum digital/mekanik lan saklar tekanan. Ora perlu aksesoris tambahan sing kapisah, ngirit ruang kabinet lan nyederhanakake tata letak kabel.
3. Low gangguan Integrasi silencer
-- Dibangun ing struktur knalpot watesan mlaku swara ≤70dB (A), loropaken kanggo operasi workshop terus-terusan njero ruangan.
4. Pangopènan-free urip dawa layanan
- Bagian mekanik obah internal nol, tahan kanggo muter terus-terusan, ndhukung operasi produksi massal non-stop 24 jam.
5. Multi-nyedhot cangkir sumber vakum terpusat
- Cocog kanggo adsorpsi sinkron multi-jig multi-workstation, ukuran kompak ngidini langsung dipasang ing efektor ujung lengan robot kanggo nyepetake wektu nanggepi pipa vakum.
-- Grippers robot otomatis, penanganan peralatan nyedhot multi-rongga
-- Elektronika 3C, panel kaca, lembaran logam, pemetik & penempatan vakum benda kerja berpori
-- Kemasan, percetakan lan peralatan transfer vakum industri panganan
-- Bahan kerja sing rawan bocor lan jalur produksi sing mbutuhake aliran vakum sing stabil
1. Konfirmasi panjaluk kontrol vakum otomatis
- Mung generasi vakum tanpa blow-off otomatis: Pilih model kosong ZL112A / ZL112 (perlu katup eksternal)
-- Nyedhot otomatis + blow-off vakum cepet dianjurake: K1 dual valve varian
-- Prioritas biaya mung nyedhot prasaja: K2 varian katup pasokan tunggal
2. Konfirmasi syarat sinyal ngawasi vakum
-- Umpan balik ambang PLC dibutuhake: Pilih model switch tekanan vakum DNL (NPN) / DPL (PNP)
-- Waca tekanan visual lokal dibutuhake: D tampilan digital meter utawa G mekanik analog gauge
3. Konfirmasi syarat tata knalpot
-- Kontrol swara ing njero ruangan standar: Versi standar kanthi peredam internal (kode knalpot kosong)
-- Aliran dhuwur / pipa knalpot utama terpusat: Varian knalpot P port
SOLH ZL112 multi-tahap venturi vakum ejector ngirim -88~-92kPa vakum dhuwur karo 40% konsumsi online luwih murah, ndhukung dual/single katup solenoid terpadu, digital/mekanik vakum gauge lan NPN/PNP pilihan saklar tekanan, modul vakum kompak terpadu kanggo sistem penanganan otomatis cangkir multi-nyedhot robot.
