Brand: SOLH dening Richge Technology | Full Mechanical & Interface Interchangeable karo SMC ZL1 Original Series
 |

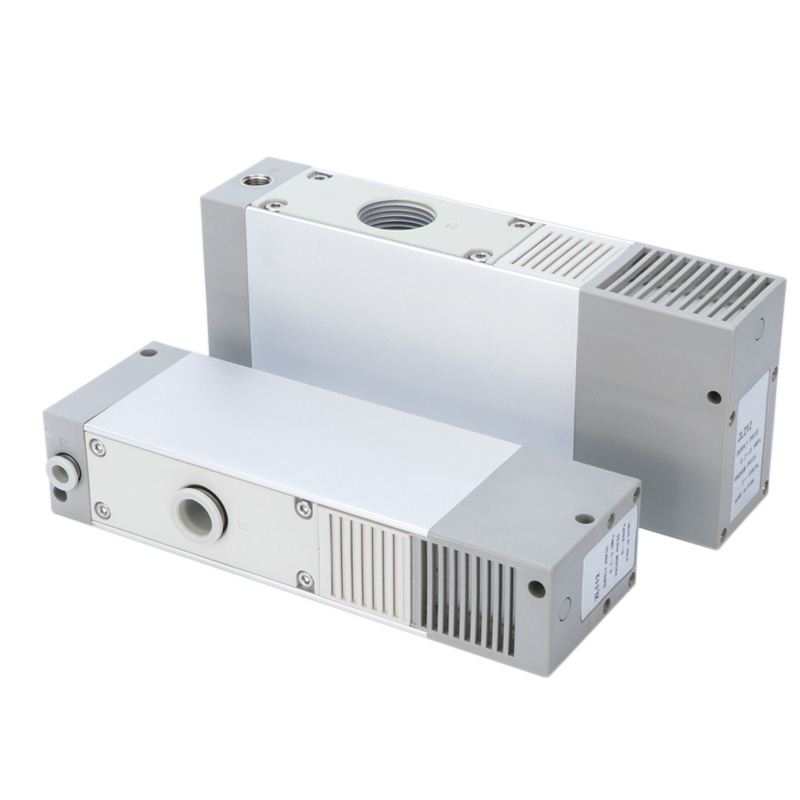

SOLIH ZL1‑seri nganggo multi-stage diffuser venturi struktur ejector vakum hemat energi, kanthi bisa diijolake karo dimensi asli SMC ZL1 lan tata letak port. Ing kahanan konsumsi udhara sing padha, nyedhiyakake aliran nyedhot sing luwih dhuwur lan mundhut energi sing luwih murah. Digunakake kanthi wiyar kanggo manipulator robot pick-and-place kanthi kacepetan dhuwur lan aplikasi adsorpsi sing kuat kanggo bahan kerja sing keropos.

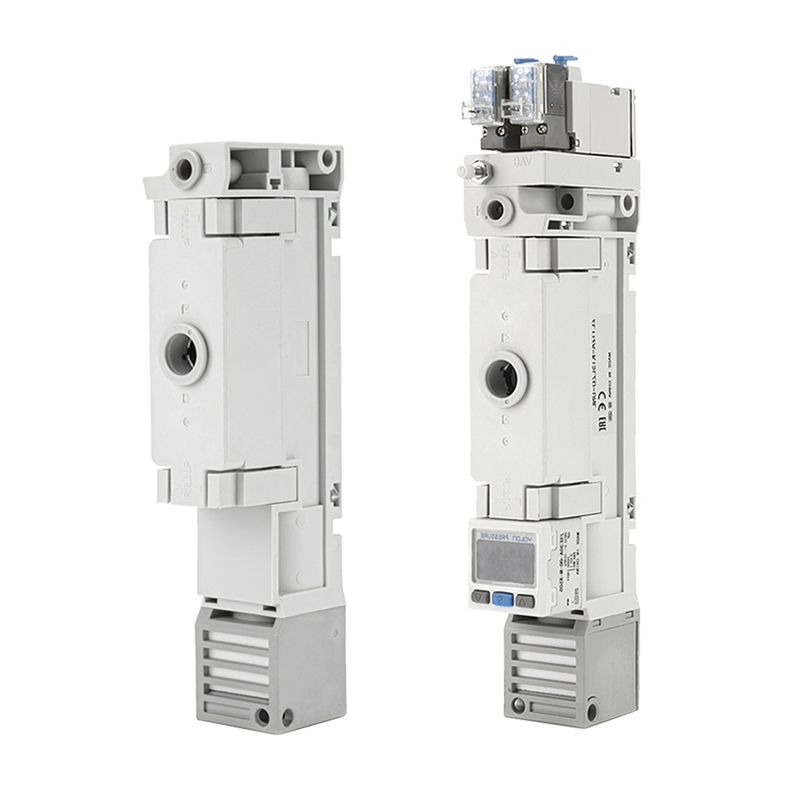

Rong konfigurasi inti kanggo pilihan:
• Tipe Tanpa Katup (Tanpa katup): Mung awak ejector murni, dikontrol dening katup solenoid eksternal. Biaya murah lan fleksibel banget kanggo integrasi sistem khusus.

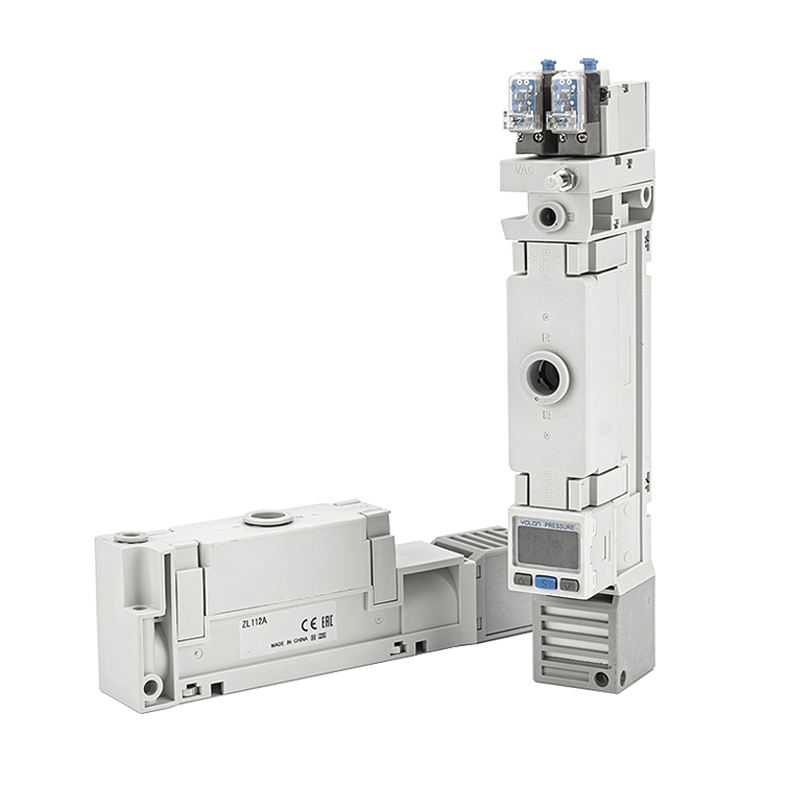

• Kanthi Tipe Katup: Katup suplai terpadu, katup pelepas lan modul deteksi tekanan vakum. Ora ana komponen katup eksternal sing dibutuhake, pipa sing disederhanakake lan respon sing luwih cepet. Solusi mainstream pilihan kanggo robot end-of-arm tooling (EOAT).
Spesifikasi Model 12A: Aliran suction maks 100L/min (ANR), tekanan udara suplai kerja 0.4~0.6MPa udara tekan sing resik. Port suplai lan port vakum sing dilengkapi kelengkapan siji-tutul: Φ6 metrik utawa Φ1/2‑inch imperial opsional.

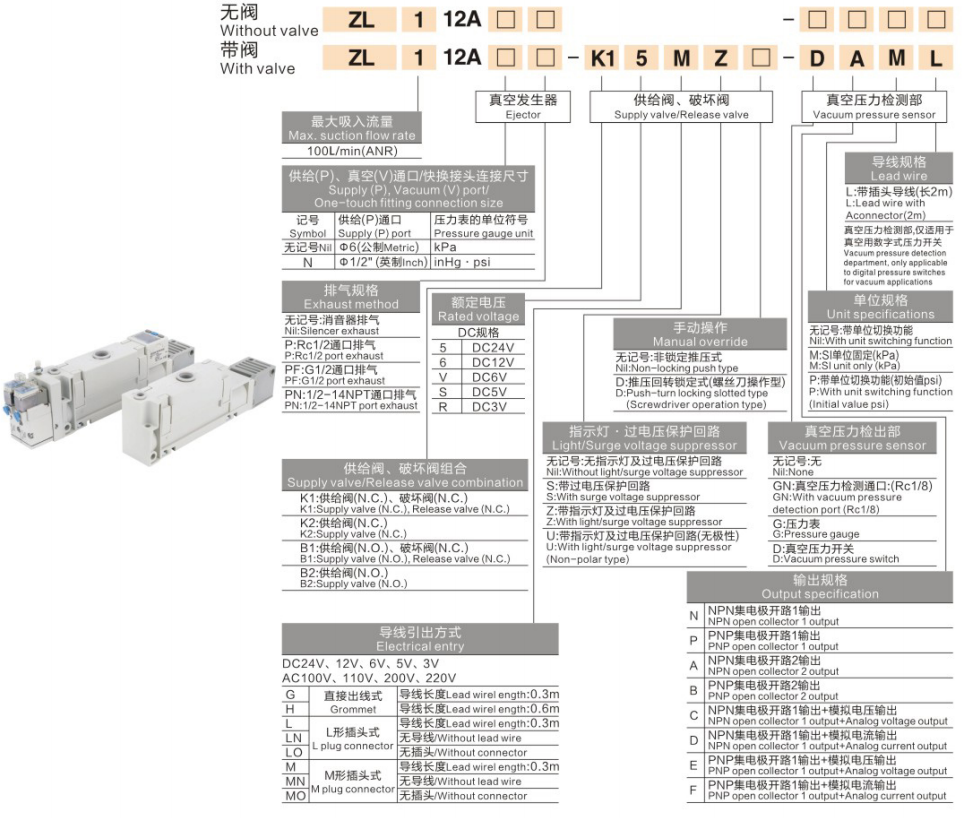

2.1 Valveless Coding dhasar
ZL1-12A
• ZL1: Kode seri ejector vakum multi-tahap
• 12A: Kode ukuran, aliran suction maksimal 100L/min (ANR)
Tuladha lengkap:ZL1-12A‑K15MZ‑DAML
|
Segmen Kode |
Modul & Definisi sing cocog |
|
ZL1-12A |
Seri + kode ukuran (100L/min) vakum ejector awak utama |
|
K1 |
Katup Pasokan N.C. + Katup Pelepas kombinasi N.C., rakitan katup suplai / rilis |
|
5 |
Dirating tegangan coil DC24V |
|
M |
stopkontak kabel jinis plug wangun M, dawa kabel 0,3m |
|
Z |
Kanthi lampu indikator & sirkuit proteksi overvoltage |
|
D |
Unit deteksi switch tekanan vakum sing dibangun |
|
A |
Spesifikasi output saluran ganda NPN open-collector |
|
M (L) |
Kabel switch tekanan: 0.3m / 2m kanthi plug, pilih salah siji |
3.1 Pasokan(P) / Vakum(V) Ukuran Pas Siji Tutul
|
Tandhani |
Pelabuhan Pasokan (P). |
Pilihan Unit Tekanan |
|
Ora ana tandha / N |
Φ6 Metrik pas siji-tutul |
kPa |
|
Versi inch |
Φ1/2" Imperial siji-tutul pas |
ing, psi |
3.2 Metode Exhaust
|
Tandhani |
Deskripsi knalpot |
|
Ora ana tandha |
Knalpot peredam (standar, kinerja swara kurang) |
|
PR |
1/4 "port exhaust, pipa njaba kanggo exhaust terpusat |
|
PG1/2 |
Exhaust port G1/2, knalpot terpusat aliran gedhe |
|
PN1/2-14NPT |
NPT 1/2‑14 port knalpot kanggo peralatan North-American |
3.3 Tegangan Rated
|
Kode |
Spesifikasi Tegangan |
|
5 |
DC24V (industri utama) |
|
6 |
DC12V |
|
V |
DC6V (opsional) |
|
VDC |
DC5V (mung digawe khusus) |
3.4 Kombinasi Katup Pasokan & Katup Pelepas (Kanggo Model Katup)
|
Kode |
Kombinasi katup |
Deskripsi Fungsi |
|
K1 |
Katup Pasokan N.C. + Katup Pelepas N.C. |
Nyedhiyakake pasokan energi kanggo nggawe vakum; ngeculake energi kanggo cepet break-vakum. Pilihan utama standar. |
|
K2 |
Katup Pasokan N.C. (ora ana katup pelepas) |
Mung kontrol sumber; vakum dirilis kanthi alami, solusi sing dioptimalake biaya. |
|
B1 |
Katup Pasokan N.O. + Release Valve N.C. |
Katup pasokan sing biasane mbukak, pasokan udara terus-terusan nalika dipateni, kanggo kahanan kerja sing nyekel vakum khusus. |
|
B2 |
Katup Pasokan N.O. (ora ana katup release) |
Konfigurasi dhasar biasane mbukak sumber. |
3.5 Fungsi Override Manual
|
Tandhani |
Mode Operasi Manual-Nganti |
|
Ora ana tandha |
Tombol push non-latching: push kanggo energize, release kanggo reset. |
|
D |
Jinis ngunci push-turn (obeng bisa dioperasikake), kunci kanggo pasokan udara sing terus-terusan sajrone komisioning & debugging. |
3.6 Lampu Indikator & Sirkuit Proteksi Tegangan Luwih
|
Tandhani |
Katrangan Konfigurasi |
|
Ora ana tandha |
Ora ana lampu indikator lan ora ana sirkuit proteksi overvoltage. |
|
S |
Sirkuit surge-suppression overvoltage sing dibangun kanggo nambah umur layanan coil. |
|
Z |
Lampu indikator ditambah sirkuit proteksi voltase luwih kanggo visualisasi status daya. |
|
U |
Lampu indikator bebas polaritas & sirkuit proteksi overvoltage, kabel sewenang-wenang diijini. |
3.7 Entri Listrik / Mode Outlet Kabel
|
Kode |
Definisi Outlet Kabel |
|
G |
Entri kabel Grommet, dawa kabel: 0.3m |
|
H |
stopkontak tipe L-shape, dawa kabel: 0.6m |
|
LN |
Tipe plug L-shape, ora kasedhiya kabel (sabuk kabel sing disiapake dhewe kanggo pelanggan) |
|
M |
Stopkontak jinis plug wangun M, dawa kabel: 0.3m |
|
MN |
Tipe plug wangun M, ora kasedhiya kabel (sabuk kabel sing disiapake dening pelanggan) |
3.8 Unit Tekanan Vakum (Mung valid kanggo unit sing dilengkapi deteksi vakum)
|
Tandhani |
Setelan Unit |
|
Ora ana tandha |
Multi-unit switchable: kPa / inHg / psi bisa dipilih |
|
M |
Unit tetep, kPa mung |
|
S |
Multi-unit switchable, prasetel pabrik menyang psi |
|
P |
Multi-unit switchable, prasetel pabrik menyang psi |
3.9 Modul Deteksi Tekanan Vakum
|
Tandhani |
Fungsi Deteksi & Aplikasi |
|
Ora ana tandha |
Ora ana unit deteksi; awak ejector murni, nyambung sensor external kapisah. |
|
GN |
Port deteksi vakum (Rc1/8), sambungake pengukur tekanan digital eksternal utawa modul akuisisi PLC. |
|
G |
Pengukur tekanan analog sing dibangun kanggo maca tingkat vakum visual lokal ing situs. |
|
D |
Saklar tekanan vakum sing dibangun, saklar output / sinyal analog kanggo weker bagian sing ilang & umpan balik ing papan kerja. |
3.10 Spesifikasi Output (Kanggo Saklar Tekanan Vakum tipe D)
|
Kode |
Katrangan Mode Output |
|
N |
NPN open-collector 1-channel output, standar kanggo PLC NPN saluran input |
|
P |
PNP open-kolektor output 1-saluran |
|
A |
NPN open-collector dual-channel output independen |
|
W |
PNP open-collector dual-channel output independen |
|
C |
NPN 1-channel switch + output tegangan analog |
|
D |
NPN 1-channel switch + analog output saiki |
|
E |
PNP 1-channel switch + output tegangan analog |
|
F |
PNP 1-channel switch + analog output saiki |
3.11 Spesifikasi Kabel Pressure Switch (Kanggo tipe D)
|
Kode |
Definisi Kabel |
|
L |
Kabel plug-in sing wis dipasang, dawane total: 2m |
|
M |
Kabel plug-in sing wis dipasang, dawane total: 0,3m |
|
Parameter Item |
Spesifikasi standar |
|
Prinsip Kerja |
Multi-tataran diffuser venturi vakum ejector, efisiensi dhuwur struktur hemat energi |
|
Aliran Suction Maks (ukuran 12A) |
100L/min (ANR) |
|
Tekanan Udara Pasokan Standar |
0.4 ~ 0.6MPa |
|
Pasokan / Port Vakum |
Pas siji-tutul: Φ6 Metrik / Φ1/2" Imperial opsional |
|
Pilihan Exhaust |
knalpot silencer standar; PR / PG / PN port-jinis knalpot eksternal terpusat opsional |
|
Rated Coil Tegangan |
DC24V / DC12V / DC6V; DC5V kasedhiya kanthi panyuwunan khusus |
|
Pilihan Entri Listrik |
G grommet / H‑L wangun plug / M‑M wangun plug; Versi tanpa kabel LN / MN kanggo kabel pelanggan |
|
Unit Deteksi Vakum |
Ora ana deteksi / port deteksi GN (Rc1/8) / G pengukur tekanan lokal / D built-in switch tekanan vakum |
|
Sinyal Output |
NPN / PNP output saklar saluran tunggal-dual; voltase analog / output saiki opsional |
|
Indikator & Surge-Protection |
Ora ana proteksi / S surge‑protection / Z indicator+protection/U polarity-free indicator+protection |
|
Item Perbandingan |
Tipe Tanpa Katup ZL1-12A |
Kanthi Tipe Katup ZL1‑12A‑K1… |
|
Katup Integrasi |
Ora ana katup internal, katup solenoid 3 arah eksternal dibutuhake |
Katup suplai terpadu + katup pelepas (seri K1/K2/B1/B2) |
|
Metode Vakum Break |
Dikontrol dening katup njaba utawa release alam |
Pecah vakum cepet kanthi katup pelepas sing dibangun kanggo nyelehake benda kerja kanthi cepet |
|
Kacepetan Respon |
Gumantung ing katup eksternal lan tata letak pipa |
Respon terintegrasi sing luwih cepet kanggo aplikasi robot tingkat siklus dhuwur |
|
Kompleksitas Pipa |
Mbutuhake katup, fitting lan aksesoris filter sing kapisah |
Terintegrasi banget, kerja pipa minimal ing situs |
|
Biaya & Fleksibilitas |
Biaya paling murah, fleksibilitas desain sistem maksimal |
Tingkat integrasi sing luwih dhuwur, luwih disenengi kanggo efektor mburi robot EOAT |
|
Tekanan-Deteksi |
Saklar tekanan vakum eksternal dibutuhake |
Opsional built-in G pressure gauge / D vakum saklar tekanan |
Solusi 1: Sirkuit sing Dioptimalake Biaya Tanpa Katup
AFC2000 non-lenga perawatan sumber udara loro-unit → 3V110 3-way katup solenoid → ZL1‑12A valveless vakum ejector → ZPT vakum suction cup
Solusi 2: Sirkuit Pick-lan-Panggonan Robot Kacepetan Dhuwur Katup
Regulator tekanan AR → ZL1‑12A‑K15MZ‑DAML (katup suplai terintegrasi, katup pelepas & saklar tekanan vakum) → cangkir sedot efektor ujung robot, fungsi weker benda kerja otomatis ilang.
Solusi 3: Sirkuit Pasokan Udara Terpusat Multi-Bank
AFC aliran gedhe non-lenga loro-unit → macem-macem ZL1 karo-katup ejector rakitan manifold → multi-nyedhot-cup njupuk bahan sinkron.
• Ukuran Port: Kanggo tabung PU6 / Φ6 standar, pilih port metrik tanpa tandha. Kanggo imperial Φ1/2" tubing, nemtokake port imperial bebarengan karo unit tekanan inHg / psi.
• knalpot: Kanggo lingkungan bengkel sing kurang bising, tetepake knalpot silencer standar. Kanggo exhaust kanggo area aman sing ditemtokake, gunakake knalpot terpusat tipe port PR / PG / PN.
• Tegangan: DC24V (kode 5) kanggo peralatan otomatisasi domestik; DC12V / DC6V kanggo ekspor Eropa utawa proyek piranti voltase rendah.
• Kombinasi katup: K1 (panyedhiya N.C. + release N.C.) kanggo standar dhuwur-kacepetan pick-lan-panggonan; K2 kanggo nyuda biaya; B1/B2 kanggo kahanan kerja vakum khusus sing biasane mbukak.
• Persyaratan deteksi: Pilih switch tekanan vakum D (Tipe input PLC cocog NPN/PNP) kanggo weker PLC sing ilang; G pengukur tekanan lokal kanggo inspeksi visual ing situs; Port deteksi GN kanggo akuisisi data eksternal pihak katelu.
• Indikator & Surge-proteksi: Pilih versi Z / U kanggo indikasi diagnostik kabinet; S over-voltage-proteksi kanggo lingkungan kerja keras sing lembab.
• Manual override: Pilih D push‑turn locking manual‑override kanggo skenario commissioning & debugging sing kerep, ndhukung pasokan udara terus-terusan sing dikunci.
• 3C elektronik PCB & chip penanganan pick-and-place kanthi kacepetan dhuwur
• Transfer materi lembaran elektroda baterei lithium-ion
• Karton & bahan keropos adsorpsi kekuatan kuat
• Pemetik robot tugas berat kaca & lembaran logam
• Injeksi-molding bagean robot mbusak & demolding
• Aplikasi kanggo njupuk kemasan pangolahan panganan
• Logistik ngurutake sistem transfer robot kanthi kacepetan dhuwur
• Aja nggunakake unit FRL kabut lenga (AC / BC seri telung unit) kanggo pasokan udara ejector vakum. Minyak pelumas bakal nyumbat muncung diffuser multi-tahap, kudu nganggo unit perawatan sumber udara non-lenga AFC.
• Mandatorily nginstal panyaring vakum inline ZFC ing sisih hulu. Nozel multi-tataran cilik sensitif marang bledug; aliran nyedhot bakal degrade akeh banget yen clogged dening kontaminasi partikel.
• Tansah dawa selang antarane ejector lan cangkir nyedhot sabisa kanggo njamin vakum build-up cepet lan kinerja nyedhot stabil.
• Kisaran tekanan udara optimal 0.4 ~ 0.6MPa. Tekanan sing ora cukup nyebabake nyedhot sing lemah; tekanan sing berlebihan nambah konsumsi udara sing dikompres.
• Kanggo model karo-katup, pilih versi Z / S / U karo sirkuit proteksi lonjakan sing dibangun kanggo nambah umur layanan kumparan solenoid ing lemari kontrol.
• Kanggo konfigurasi knalpot terpusat PR / PG / PN, njaga pipa knalpot sing ora terhalang, tekanan mburi bakal ngrusak kinerja bangunan vakum.
