Katup Kontrol

Katup solenoid sing dioperasikake pilot kompak SOLH 7V kalebu varian lengkap 5/2 lan 5/3, nutupi bali spring coil tunggal, latching coil ganda lan telung fungsi tengah: tengah ditutup, knalpot tengah, pasokan tekanan tengah. Iki nganggo desain pelari exhaust terpusat internal kanthi kapasitas aliran udakara 30% luwih dhuwur tinimbang katup seri 4V tradisional, nampilake respon ngoper ≤50ms lan frekuensi operasi maksimal nganti 5 Hz. Koil daya ultra-rendah ngasilake kurang panas kanggo energisasi terus-terusan, kanthi konsumsi daya DC 0.7W lan AC 1.1VA. A lineup ukuran lengkap saka M5 kanggo 3/8 "ditawakake, ndhukung loro bandar thread standar lan push-in fittings cepet. Katup bisa diinstal individu utawa dibandhingke ing multi-stasiun manifolds aluminium kanggo ngirit papan kabinèt lan menakake pipa udhara utama. Operasi kisaran tekanan 0,15 ~ 0,8 MPa karo suhu kerja -20 ℃ ~ 70 ℃ awak ngirim urip dawa digunakake katup sea aluminium, Die-cast sea ℃. ngoper lan kontrol pneumatik terpusat ing kabeh jalur produksi otomatis.

SOLH SY seri pilot-dilakokno 5-port tutup solenoid kebak diijolke karo cocog klep SMC, kalebu SY3000 mini, SY5000 medium mainstream, SY7000 gedhe lan SY9000 model ekstra-gedhe. Nyedhiyakake pilihan sirkuit lengkap: 5/2 kumparan tunggal / dobel lan 5/3 telung posisi kanthi pusat ditutup, knalpot tengah & fungsi pasokan tekanan tengah. Kumparan 0.35W standar lan kumparan hemat energi 0.1W opsional ngasilake panas sithik kanggo energisasi terus-terusan. Versi pilot internal dianggo 0.1 ~ 0.7 MPa, nalika varian pilot eksternal ndhukung -100kPa lingkungan vakum. Spool sing disegel gap nganti 200 yuta siklus switching. Port udhara disusun ing sisih, ndhuwur lan ngisor kanggo rute pipa fleksibel. Katup nganggo desain snap plug-in sing kompatibel karo pulo katup manifold SS5Y, mbisakake pangopènan katup siji tanpa mbongkar kabeh bank, kanthi konektor plug IP65 lan rating basis manifold IP67. Pelari internal sing dioptimalake ngirimake aliran 80% luwih dhuwur tinimbang katup warisan, lan bolong filter pilot sing dibangun nyegah spool macet dening bledug. Digunakake digunakake kanggo silinder arah ngoper lan kontrol pneumatik terpusat ing semikonduktor, welding otomotif, packaging lan peralatan automation medical.

SOLH 2S seri 2/2-way biasane ditutup katup solenoid cairan kalebu loro garis lengkap: langsung-tumindak model orifice cilik 030/050 lan pilot-dilakokno bolongan gedhe 150 ~ 500 varian, kanggo otomatis on-off kontrol banyu resik, udhara kompres, Cut coolant, lubricating lenga lan corrosive Cairan pipeline banget. Versi langsung-tumindak mbisakake wiwitan nol-tekanan tanpa watesan meksa diferensial minimal, fitur ukuran kompak, universal soyo tambah orientasi lan millisecond ngoper cepet, becik kanggo tekanan-rendah aplikasi micro-aliran kayata siji-titik mesin cooling, 3C mikro udara/cabang banyu lan peralatan reresik mini. Jinis pilot-dilakokno mbutuhake prabédan meksa minimal 0.05MPa kanggo mbukak lengkap, ngirim ultra-gedhe aliran karo kurang-wattage kumparan kurang panas, cocog kanggo kompresor online header saluran, garis banyu semprotan utama lan aliran dhuwur sirkulasi pipelines perawatan banyu. Segel karet nitril NBR standar dilengkapi, kanthi segel bahan pangan EPDM tahan asam & panas opsional. Standar benang internasional multi (PT / G / NPT) lan voltase coil universal global (DC12 / 24V, AC24 / 110 / 220V) kasedhiya, didhukung dening pilihan kabel DIN plug lan kabel timbal. Kumparan tahan panas ngidini energisasi terus-terusan jangka panjang. Pandhuan pilihan: jinis langsung tumindak kanggo pipa kanthi tekanan statis ing ngisor 0.05MPa lan aliran cabang cilik; versi pilot-dilakokno kanggo G1 / 2 lan ndhuwur header utama karo stabil dhuwur meksa & aliran circulation gedhe. Segel EPDM wajib kanggo banyu panas lan media cairan panganan.

SOLH 2W seri 2/2-way biasane ditutup katup solenoid cairan kanthi awak kuningan padhet kalebu model orifice cilik 030/050 lan model 150 ~ 500 sing dioperasikake pilot bore gedhe, dirancang kanggo kontrol on-off otomatis banyu resik, udara sing dikompresi, nglereni coolant, lenga pelumas lan saluran korosi sing lemah. Versi tumindak langsung nyadari wiwitan tekanan diferensial nol tanpa watesan tekanan kerja minimal, nduweni ukuran kompak, orientasi pemasangan universal lan switch frekuensi dhuwur milidetik, becik kanggo cabang aliran mikro tekanan rendah, sirkuit banyu tambahan vakum lan pendinginan titik siji kanggo alat mesin cilik. Jinis pilot-dilakokno mbutuhake minimal 0.05MPa meksa diferensial wiwitan, ngirim ultra-gedhe aliran karo kurang-daya kurang-suhu-munggah kumparan, cocog kanggo kompresor online saluran saluran utama, Déwan umum sirkuit semprotan banyu utama lan dhuwur-aliran sirkulasi pipelines kanggo sistem perawatan banyu. Segel karet nitril NBR standar dilengkapi, kanthi segel bahan pangan EPDM tahan panas & asam opsional. Multiple standar thread internasional (PT / G / NPT) lan voltase coil lengkap (DC12 / 24V, AC24 / 110 / 220V) kasedhiya, didhukung dening soket plug DIN kanggo kabel kabinet lan kabel anti banyu IP65 kanggo peralatan ruangan sing lembab. Kumparan tahan panas ngidini energisasi terus-terusan 24 jam tanpa burnout. Pedoman pilihan: pilih jinis tumindak langsung kanggo pipa kanthi tekanan statis ing ngisor 0,05MPa lan aliran titik siji mikro; pilih varian pilot-dilakokno kanggo G1 / 2 lan ndhuwur header utama karo circulation gedhe tekanan dhuwur stabil. Segel EPDM wajib kanggo banyu panas, banyu sing diresiki lan media cairan panganan.

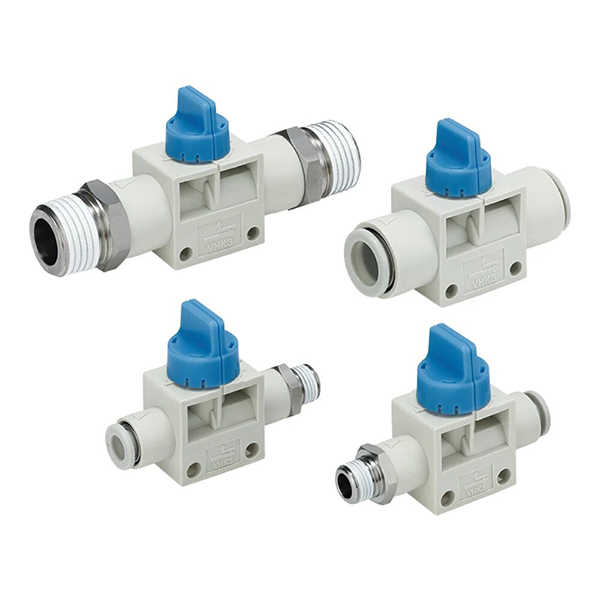

SOLH VHK knob manual valve kalebu 2/2-way shut-off lan 3/2-way pressure relief type, kanthi bisa diijolake karo katup SMC VHK asli. Ngadopsi sealing poppet presisi sing dikembangake dhewe, omah PBT sing tahan api lan spool tembaga, digawe kanthi otomatis kanthi pasokan titik sing cukup. Fitur operasi putar torsi rendah 90 ° lan konektor push-in / thread sing akeh banget. Versi 3/2-cara ngilangi tekanan sisa kanthi otomatis, digunakake kanggo relief safety sadurunge katup solenoid, switch sirkuit vakum lan kontrol udara cabang ing sistem pneumatik miniatur sing kompak.

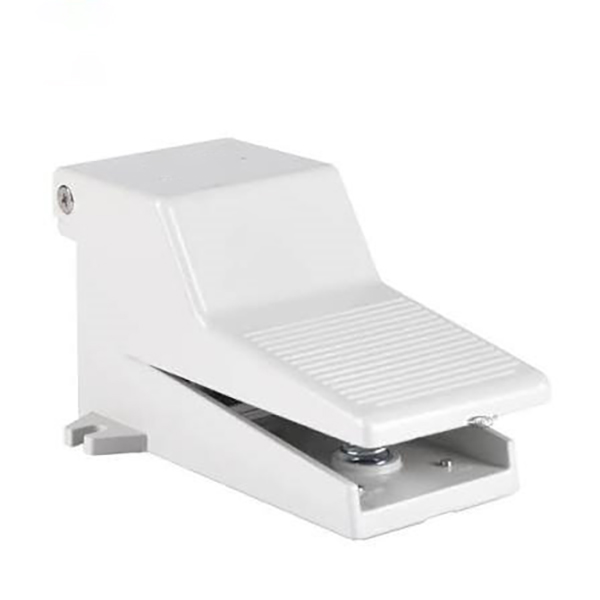

Katup pedal sikil pneumatik SOLH 4F nganggo omah aluminium die-cast terpadu lan bisa diijolake kanthi model sing padha karo AirTAC. Dibangun ing teknologi sealing dual-exhaust sing dikembangake dhewe, diprodhuksi massal ing jalur perakitan otomatis kanthi persediaan titik sing cukup lan pengiriman global sing tetep. Kasedhiya ing poto-reset, poto-locking lan safety guard versi karo IP54 bledug & cipratan resistance, kontrol reciprocation saka pindho tumindak silinder akeh kanggo stamping, riveting fixtures lan ing situs sirkuit debugging. Aliran udara sing dhuwur menehi respon cepet, struktur tahan impact pas karo tugas abot sing kerep mlaku ing bengkel industri.

Katup pedal sikil pneumatik SOLH 3F, sing kasusun saka aluminium 3F die-cast tugas abot lan versi 3FM plastik entheng kanggo panggantos langsung saka mitra AirTAC. Didhukung dening teknologi sealing presisi sing dikembangake lan produksi massal otomatis, stok titik sing cukup disimpen kanthi kiriman taunan sing gedhe. Dilengkapi mode reset & ngunci lan proteksi IP54, padha nglayani clamping fixture, silinder siji-tumindak lan pemecah vakum, disedhiyakake kanthi stabil kanggo klien mesin lan otomatisasi, tahan kanggo operasi bengkel frekuensi dhuwur ing udara kompres tanpa pelumas.

Katup pneumatik geser tangan SOLH HSV 3/2 arah nganggo struktur terpadu push-pull lengan inline, kanthi konsisten karo spesifikasi dimensi seri AirTAC HSV mainstream lan bisa diijolake karo mitra domestik sing padha. Dirancang tanpa bali springs lan dilengkapi mechanical poto-ngunci posisi, tutup iki ngalih aliran udara dening sumbu meksa nindakake perkara lan narik: meksa nindakake perkara lengen maju nyambungake port inlet P lan A port apa kanggo sumber online normal; narik mundur medhot intake udhara lan kanthi otomatis nyambungake port A karo port exhaust R sing dibangun kanggo ngeculake tekanan residu kanthi cepet ing pipa lan aktuator mburi. Iki minangka switch shut-off safety khusus kanggo pipa cabang pneumatik lan katup relief tekanan penting kanggo karya pangopènan peralatan. Telung bandar standar dikonfigurasi: P kanggo inlet udara kompres utama, A kanggo output menyang komponen pneumatik hilir, lan port exhaust R sing dipasang ing njero awak tutup. A kasugihan saka specifications panutup G1 / 8 nganti G1 ukuran Utas diwenehake, dipasangake karo telung pilihan tata thread (SF single njero & siji njaba Utas, SS pindho Utas njaba, FF pindho Utas njero); Utas taper PT, Utas paralel G lan Utas NPT bisa dipilih supaya cocog karo standar pipa global. Dibangun karo awak tutup aluminium anodized hard-anodized, spools anti-karat stainless steel lan kinerja dhuwur NBR nitrile karet sealing rings, katup ndhukung operasi lubrication-free ing saring udara teken ing 0 ~ 1.0 MPa dirating tekanan kerja lan tahan meksa test nganti 1.5 MPa. Pasukan push-pull operasi dikontrol ing 18 ~ 25 N kanggo operasi sing lancar, lan struktur ngunci mekanik njaga posisi sing disetel kanthi kuat tanpa drifting utawa bocor udara sing disebabake kanthi ora sengaja. Beda karo katup tangan puteran 4HV sing digunakake kanggo ngoper maju / mundur silinder tumindak kaping pindho, seri HSV dirancang khusus kanggo pipa on-off lan release tekanan. Bisa langsung diinstal ing seri ing pipelines online tanpa basa soyo tambah ekstra kanggo ngirit papan instalasi. Digunakake kanthi akeh kanggo ngisolasi pasokan udara sadurunge mrikso peralatan, pemotongan safety sirkuit udara utama saka perkakas otomatis, switch pipa vakum lan kontrol sumber udara independen sirkuit cabang, kanthi efektif ngilangi bebaya sing didhelikake sing digawa dening tekanan residual sajrone pangopènan lan njamin keamanan operasional ing situs.

SOLH M5 seri 5/2-way spring bali mechanical directional valves nganggo M5 × 0.8 antarmuka thread apik ing kabeh lineup produk. Katup pneumatik tanpa coil iki ngalih saluran udara kanthi gumantung ing gaya aktuasi mekanik eksternal lan kanthi otomatis ngreset kanthi sumber sing dibangun nalika pasukan eksternal dicopot. Padha dadi komponen pemicu sinyal pneumatik miniatur inti sing akeh disebarake kanggo posisi watesan stroke silinder, transmisi sinyal umpan balik ing posisi lan switch pneumatik manual lokal ing peralatan otomatis. Seri lengkap nyakup rong kategori utama: jinis sing digerakake kanthi mekanis (plunger, tuas rol, roller searah) lan jinis sing dioperasikake kanthi manual (tombol, tuas sakelar, tombol darurat jamur, tombol kunci puteran), bisa diijolake kanthi dimensi kanthi katup mekanik seri AirTAC M5 mainstream kanggo ngganti langsung. Tata letak limang-port standar kasusun saka P inlet sumber online utama, A / B bandar kerja disambungake menyang miniatur silinder pindho tumindak, lan loro bandar exhaust sisih kapisah R1 / R2 dilindhungi undhang-undhang kanggo instalasi silencer miniatur kanggo Cut gangguan exhaust lan mblokir mlebu bledug external. A struktur spool ngusapake imbang diadopsi, kang imun kanggo gangguan backpressure sumber online; mung pasukan external cahya dibutuhake kanggo ngrampungake ngoper katup stabil karo respon Ultra-sensitif. Kepala aktuasi macem-macem opsional kanggo cocog karo kahanan kerja sing beda-beda: Plunger lurus M5B kanggo deteksi posisi kontak sing kaku, tuas roller universal M5R sing dipicu dening cams lan baffles, roller unidirectional M5L kanggo anti-misoperation watesan siji-arah, lan macem-macem tombol manual & gaya toggle kanggo kontrol jog manual ing situs lan cut-off darurat. Dibangun karo awak tutup aluminium anodized hard lan nyandhang-tahan NBR nitrile segel karet, klep ndhukung operasi lubrication-free ing saring compressed online ing 0.05 ~ 0.8 MPa, gumunggung urip layanan ngluwihi 10 yuta siklus ngoper. Dasar manifold multi-stasiun khusus (seri M5M) kasedhiya kanggo pakan udara terpusat lan instalasi terintegrasi modular, bebarengan karo adaptor sing cocog, silencer mikro lan konektor cepet. Dibedakake saka katup pilot S3 3/2-way, seri M5 5-port iki bisa langsung nyopir silinder aksi ganda cilik utawa sinyal pilot output kanggo ngunggahake katup solenoid utama. Skenario khas kalebu deteksi papan perakitan, pambalikan otomatis silinder, debugging manual ing situs lan sinyal logika pneumatik otomatisasi cilik.
