Katup Kontrol

Katup kontrol arah tuas tangan seri SOLH 4H dikembangake sesuai karo standar industri utama, kalebu konfigurasi 5/2-posisi lan 5/3-posisi. Dioperasikake murni dening manipulasi tuas manual tanpa gulungan elektromagnetik utawa sinyal pilot pneumatik, katup manual spool-jinis iki digunakake digunakake kanggo commissioning peralatan ing situs, mati safety darurat lan kontrol inching silinder pindho tumindak. Dibangun kanthi omah paduan aluminium kanthi kekuatan dhuwur lan rakitan spool presisi, rong struktur posisi opsional: bali spring otomatis lan ngunci mekanik bal baja. Sing penting, dimensi sing dipasang kanthi konsisten karo katup solenoid 4V lan katup sing dioperasikake udhara 4A, ngidini pertukaran langsung lan ngoper fleksibel ing antarane mode kontrol listrik, pneumatik lan manual ing sistem pneumatik standar. Tata letak limang port tundhuk karo specifications umum internasional: P serves minangka inlet sumber online teken utama; Port A lan B nyambung menyang rong rongga silinder tumindak kaping pindho kanggo ngatur gerakan extension lan retraction; R lan S minangka port knalpot sing kompatibel karo silencer standar kanggo nyuda gangguan knalpot. Kanggo model 5/2-posisi, varian spring-reset otomatis mbalek maneh sawise tuas dirilis kanggo menehi pangayoman foolproof marang tumindak terus-terusan sing ora disengaja; versi ngunci poto ngamanake posisi spool liwat posisi werni baja lan tetep latched nganti ngoper manual, becik kanggo long-durasi tetep negara apa. Kabeh unit 5/3-posisi nganggo posisi bal stabil dual kanthi telung mode netral sing bisa dikonfigurasi. Pusat Tertutup (Tipe C) nutup kabeh port kanggo ngunci silinder lan nyegah aktuator sing dipasang vertikal; Exhaust Center (Tipe C) ventilasi port A/B kanggo relief meksa, saéngga free silinder ngambang sak manual testing; Pusat Tekanan (Tipe P) nyedhiyakake udara sing dikompres menyang port sing digunakake kanggo clamping sinkron lan regulasi keseimbangan pasukan. Mlaku ing udhara teken saring ing 0.15 ~ 0.8 MPa ing kahanan lubrication-free, klep bisa ajeg ing -20 ℃ kanggo +70 ℃. Specifications kasedhiya sawetara saka 4H200 kanggo 4H400 karo macem-macem pilihan thread. Tanpa komponen listrik, katup kasebut nduweni resistensi bledosan tanpa cemlorot, cocog kanggo situs produksi sing gampang kobong, bledug lan beresiko dhuwur. Padha ndhukung panel soyo tambah lan instalasi basa, asring Applied kanggo produksi line manual commissioning, darurat sirkuit pneumatik cut-off, safety interlock puteran lan retrofitting panggantos saka katup kontrol otomatis.

SOLH 3L seri 3/2-cara narik tangan katup kontrol arah tindakake specifications industri standar karo standar Normally Closed (NC) struktur dilengkapi spring bali otomatis. Dioperasikake liwat gerakan gagang push-pull sumbu langsung, katup pneumatik manual iki ora mbutuhake bagean listrik utawa sinyal drive pneumatik, dadi komponen switching manual sing aman kanggo sirkuit pneumatik. Iki digunakake kanthi akeh kanggo aktuasi silinder siji-tumindak, switching on-off sirkuit, komisioning inching lan sistem interlock safety, utamane sing cocog kanggo debugging lapangan, darurat cut-off lan lingkungan kerja sing rawan bledosan. Tata letak telung port tundhuk karo standar industri universal: P kanggo inlet udara kompres utama, A kanggo port output sing nyambungake silinder siji-akting, lan R kanggo port exhaust sing kompatibel karo silencer standar kanggo nyuda gangguan knalpot. Ing status dirilis normal, spring bali dibangun ing mencet spool tliti kanggo segel inlet P; port A pranala menyang R kanggo relief meksa kanggo njaga negara aman ditutup. Narik manual gagang nggeser spool kanggo nyambungake P lan A bandar kanggo sumber online kanggo drive gerakan silinder. Sawise dirilis, spring enggal ngreset tutup, nglereni intake udara lan kesel meksa ampas kanggo nyegah unintended terus operasi. Dibangun kanthi omah paduan aluminium sing kuat lan spools presisi gesekan rendah, katup ndhukung operasi tanpa pelumasan kanthi kinerja sealing stabil. Papat ukuran ukuran kiro-kiro saka kompak 3L100 nganti heavy-tugas 3L400 tutup thread specifications M5, G1/8, G1/4, G3/8 lan G1/2; Opsi benang PT, NPT lan G kasedhiya kanggo nyukupi panjaluk instalasi global. Katup ndhukung pemasangan panel lan pemasangan basa, nuduhake dimensi instalasi sing padha karo katup sing dioperasikake udhara 3A kanggo pertukaran lancar ing antarane mode kontrol manual lan pneumatik. Tanpa komponen listrik, iku ngirim operasi spark-free cocok kanggo bengkel sing gampang kobong, bledug lan lembab, umume digunakake kanggo clamping manual, kontrol silinder ejection, lockout safety pangopènan peralatan lan sistem kontrol logika manual-pneumatik digabungake karo katup pilot 3A.

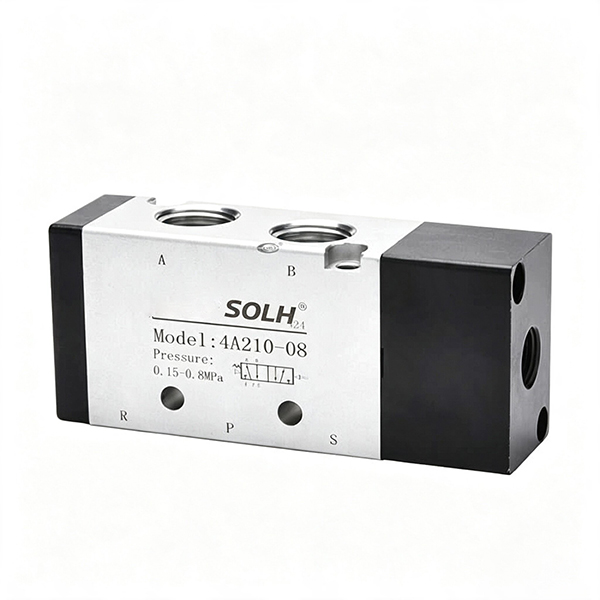

SOLH 4A seri 5/2-way lan 5/3-way air-operated directional valves minangka pasangan pneumatik lengkap saka seri katup solenoid elektromagnetik klasik 4V. Didorong kabeh dening sinyal kontrol pneumatik eksternal tanpa gulungan utawa bagean listrik ing njero, katup iki entuk safety bledosan-bukti lan dadi unit kontrol inti kanggo puteran pneumatik non-listrik, area mbledhos sing mbebayani lan sistem interlock safety. Iku nganggo konfigurasi spool tliti dhuwur lan omah paduan aluminium sing kuat, nuduhake dimensi instalasi lan karakteristik aliran sing padha karo seri 4V kanggo panggantos langsung sing lancar lan nganyarke ing antarane skema kontrol listrik lan pneumatik lengkap. Tata letak limang-port standar nderek specifications universal industri: P kanggo inlet sumber online utama, A lan B minangka bandar kerja disambungake menyang rong kamar silinder pindho tumindak kanggo extension lan retraction angger-angger, R lan S minangka bandar exhaust kompatibel karo silencers standar kanggo ngurangi gangguan operasional. Lineup 5/2-way nyedhiyakake kontrol pneumatik tunggal lan opsi kontrol pneumatik ganda. Model sing dikontrol udhara tunggal ngalih nalika nampa sinyal udara kontrol lan kanthi otomatis ngreset kanthi sumber sing dibangun nalika tekanan kontrol ilang kanggo menehi proteksi sing ora aman. Varian sing dikontrol udhara dobel ora duwe sumber bali lan ngunci posisi spool saiki kanthi terus-terusan sawise kontrol udara pedhot, ndhukung posisi sing dawa lan retensi tekanan tanpa input udara kontrol sing tetep. versi 5/3-cara eksklusif pindho online-mimpin karo telung konfigurasi Neutral selectable: tengah ditutup (Tipe C) segel kabeh bandar kanggo silinder kunci lan nyegah Mudhun vertikal; pusat exhaust (Tipe E) ventilasi port A / B menyang atmosfer kanggo release meksa lan commissioning manual; tengah meksa (Tipe P) feed udara teken kanggo loro bandar digunakake kanggo clamping sinkron lan imbuhan pasukan imbangan. Cocog kanggo udhara kompres sing disaring ing tekanan kerja 0,15 ~ 0,8 MPa, kabeh seri ndhukung operasi tanpa pelumas lan bisa dipercaya saka -20 ℃ nganti + 70 ℃. Digunakake sacara wiyar ing pabrik kimia, bengkel lukisan, pertambangan lan lingkungan resiko bledosan liyane, kerja sama karo katup mekanik, katup sing dioperasikake tangan lan katup pilot udara kanggo mbangun sistem kontrol logika kabeh-pneumatik lengkap kanggo silinder tumindak kaping pindho.

SOLH 3A seri 3/2-way externally air-operated directional valves diprodhuksi miturut standar industri utama. Didorong kabeh dening input sinyal pneumatik tanpa gulungan elektromagnetik, seri iki dirancang kanggo ngatur ekstensi, retraction lan penylametan tekanan saka silinder pneumatik siji-tumindak. Iki minangka unsur kontrol safety kritis kanggo sirkuit pneumatik tanpa listrik, atmosfer mbledhos sing mbebayani lan mesin industri sing ora aman. Tata letak telung port standar nderek definisi industri universal: P kanggo inlet sumber udara kompres utama, A kanggo stopkontak sing disambungake langsung menyang silinder siji-tumindak, lan R kanggo port exhaust kanggo relief tekanan lan reset spring kanthi cepet. Loro konfigurasi kontrol kasedhiya. Model kontrol pneumatik tunggal (3A × 10) ngalih nalika nampa sinyal udara eksternal lan kanthi otomatis ngreset liwat sumber sing dibangun nalika sinyal udara kontrol dibusak kanggo njamin kinerja reset sing ora aman. Varian kontrol pneumatik kaping pindho (3A × 20) nganggo struktur spool latching, ngunci posisi katup kanthi terus-terusan sanajan kontrol udara dicopot kanggo njaga clamping lan posisi jangka panjang. Dibangun kanthi badan tutup paduan aluminium kanthi kekuatan dhuwur lan spool mesin presisi, katup ndhukung operasi bebas lenga ing hawa kompres sing disaring kanthi presisi filtrasi ing ndhuwur 40 μm ing kisaran tekanan kerja 0,15 ~ 0,8 MPa. Spesifikasi papat dimensi saka miniatur 3A100 nganti dhuwur-dhuwur 3A400 nutupi sambungan Utas M5 nganti G1/2, lan Utas NPT opsional kanggo proyek luar negeri. Tanpa bagean listrik internal, katup kasebut nduweni kinerja tahan bledosan intrinsik, cocog banget kanggo lingkungan kerja sing gampang kobong, bledug lan lembab. Ndhukung instalasi multi-sudut acak lan perakitan manifold kanggo bank-bank katup modular, digunakake ing mekanisme clamping workpiece, sistem interlock safety pneumatik lan stasiun posisi sing dawa.
