Katup Kontrol

SOLH VM2 (VM200) katup poppet mekanik medium bisa diganti kanthi model SMC sing cocog. Nampilake konstruksi poppet medium kanthi koefisien aliran Cv = 0.87, kapasitas alirane udakara 8 kaping luwih dhuwur tinimbang seri mini VM1, dilengkapi port Rc1 / 4 standar lan benang NPT / G1 / 4 opsional. Kerjane ing sangisore 0 ~ 1.0MPa lan ora kompatibel karo vakum, nganggo segel poppet sing tahan lubrication lan awak logam sing kuat. Port sisih lan tata letak pipa port ngisor kasedhiya, didhukung dening jajaran lengkap aktuator sing bisa diijolake: roller POM standar / tuas roller tahan abrasi baja hardened, roller anti-rebound siji-cara, plunger lurus, tombol push flat, sirah mandeg darurat jamur kuning, tombol indikator ijo lan kenop engsel sing bisa dikunci. Varian roller baja hardened cocog karo garis produksi dhuwur-nyandhang tugas abot. Digunakake kanggo deteksi wates stroke silinder & meja geser, komisioning jog manual peralatan, saklar udara jig fixture lan interlock darurat keamanan, minangka katup pemicu udara mekanik utama kanggo kemasan, tekstil, percetakan lan garis produksi otomatisasi umum.

SOLH VM4 (VM400) medium 3-port poppet mechanical tutup kebak diijolke karo model SMC padha, dipanggonke antarane mini VM1 lan dhuwur-aliran VM2 seri. Kauntungan utama yaiku kompatibilitas karo sawetara tekanan lengkap saka -100kPa vakum nganti tekanan positif 1.0MPa, fitur sing ora kasedhiya ing VM2. Iki nganggo port Rc1 / 8 standar kanthi benang NPT / G1 / 8 opsional lan kapasitas aliran Cv = 0.38, ndhukung tata letak pipa port sisih lan ngisor. Dibangun kanthi awak logam sing padhet, tahan 1000m / s² lan getaran abot, cocog kanggo jalur produksi tugas abot sing atos, kanthi sealing poppet tahan bledug tanpa lubrikasi kanggo umur dawa. Set lengkap aktuator sing bisa diganti diwenehake: tuas rol baja anti-abrasi standar / hardened, roller anti-rebound siji-arah, plunger lurus, tombol mandeg darurat jamur multi-werna, kenop puteran 2/3-posisi, tombol tekan sing bisa dikunci lan tuas engsel. Digunakake kanthi akeh ing deteksi watesan stroke silinder & meja geser, sirkuit adsorpsi / rilis vakum, komisioning jog manual peralatan, interlock darurat keamanan mesin lan saklar jig fixture, iki minangka katup pemicu mekanik medium sing cocog kanggo kahanan kerja sing mbutuhake kompatibilitas vakum lan resistensi kejut sing kuat.

Katup proporsional elektro-pneumatik SOLH ITV bisa diijolake kanthi model SMC sing padha. Ngadopsi sistem umpan balik tekanan loop tertutup, nampa voltase DC0–10V, sinyal analog saiki 4–20mA, lan komunikasi fieldbus opsional kalebu CC-Link, PROFINET, EtherNet/IP kanggo nggayuh regulasi tekanan udara remot kanthi tliti kanthi tliti kanthi akurasi kontrol ± 1% FS lan perlindungan bledug & cipratan IP65. Telung seri nutupi kisaran aliran sing beda: ITV1100 kanggo aliran rendah mikro, ITV2100 kanggo aliran medium universal lan ITV3100 kanggo aliran dhuwur abot nganti 4400 L / min ANR, kanthi tekanan sing bisa diatur saka 0,005 nganti 0,9 MPa. Ndhukung benang Rc / NPT / G lan fitting push-in, tampilan digital LED sing dibangun lan weker diagnosis mandiri ing sumber daya kurang DC24V. Digunakake kanggo aktuasi silinder bore gedhe, kontrol tegangan konstan film & kawat, proses semikonduktor & presisi optik, dispensing & lapisan otomatis, switch tekanan multi-tataran kanggo peralatan welding lan riveting, ngganti sawetara regulator manual kanggo nyadari kontrol tekanan terpusat digital ing jalur produksi otomatis.

Katup mriksa inline SOLH XTO674 lan INA14 nuduhake platform struktur sing padha karo tekanan retak 0.01MPa ultra-rendah, kompatibel karo udara sing dikompres lan banyu resik kanggo proteksi anti-mundur ing pipa vakum lan tekanan rendah. XTO674 minangka versi cryogenic kabeh kuningan sing bisa digunakake nganti -30 ℃; Seri standar INA14 nyedhiyakake awak baja tahan karat kuningan utawa SUS304, dilengkapi segel NBR standar ditambah minyak opsional & FKM tahan suhu dhuwur lan segel CR sing tahan cuaca. Desain Utas inline kompak karo tandha panah aliran bisa langsung dipasang ing pipelines tanpa kurung ekstra, èfèktif nyegah mundhut vakum lan mbalikke aliran udara nalika diinstal antarane generator vakum lan cangkir nyedhot. Seri loro kasebut nduweni dimensi sakabèhé lan ukuran benang sing padha kanggo pertukaran lapangan langsung tanpa modifikasi pipa, digunakake ing peralatan cryogenic, jalur produksi vakum, sirkuit adi suhu dhuwur sing tahan korosi lan pipa pneumatik & banyu umum kanggo penylametan tekanan siji arah lan pencegahan backflow.

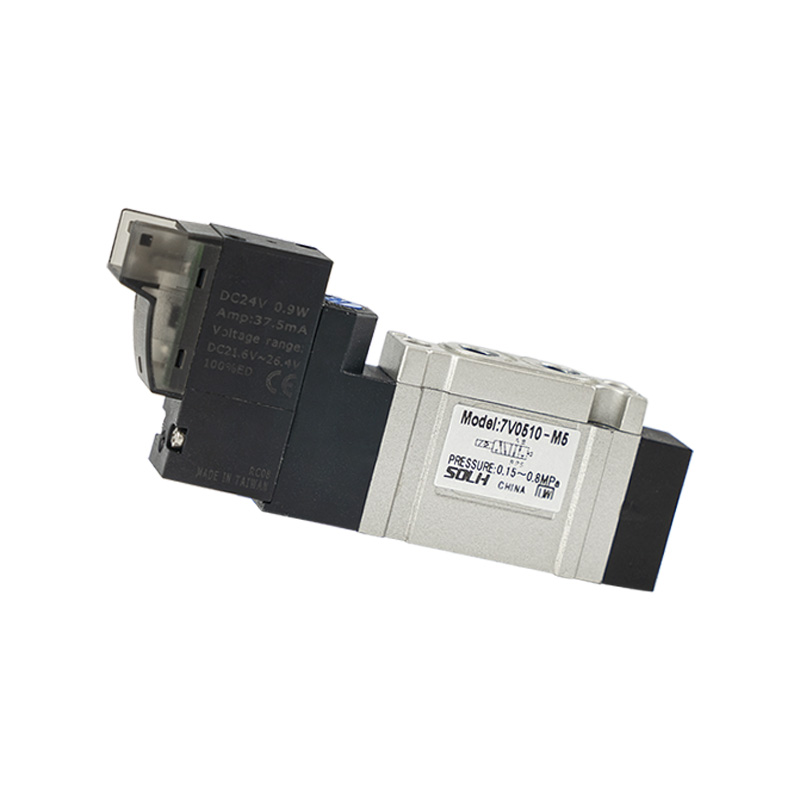

Katup solenoid sing dioperasikake pilot kompak SOLH 7V kalebu varian lengkap 5/2 lan 5/3, nutupi bali spring coil tunggal, latching coil ganda lan telung fungsi tengah: tengah ditutup, knalpot tengah, pasokan tekanan tengah. Iki nganggo desain pelari exhaust terpusat internal kanthi kapasitas aliran udakara 30% luwih dhuwur tinimbang katup seri 4V tradisional, nampilake respon ngoper ≤50ms lan frekuensi operasi maksimal nganti 5 Hz. Koil daya ultra-rendah ngasilake kurang panas kanggo energisasi terus-terusan, kanthi konsumsi daya DC 0.7W lan AC 1.1VA. A lineup ukuran lengkap saka M5 kanggo 3/8 "ditawakake, ndhukung loro bandar thread standar lan push-in fittings cepet. Katup bisa diinstal individu utawa dibandhingke ing multi-stasiun manifolds aluminium kanggo ngirit papan kabinèt lan menakake pipa udhara utama. Operasi kisaran tekanan 0,15 ~ 0,8 MPa karo suhu kerja -20 ℃ ~ 70 ℃ awak ngirim urip dawa digunakake katup sea aluminium, Die-cast sea ℃. ngoper lan kontrol pneumatik terpusat ing kabeh jalur produksi otomatis.

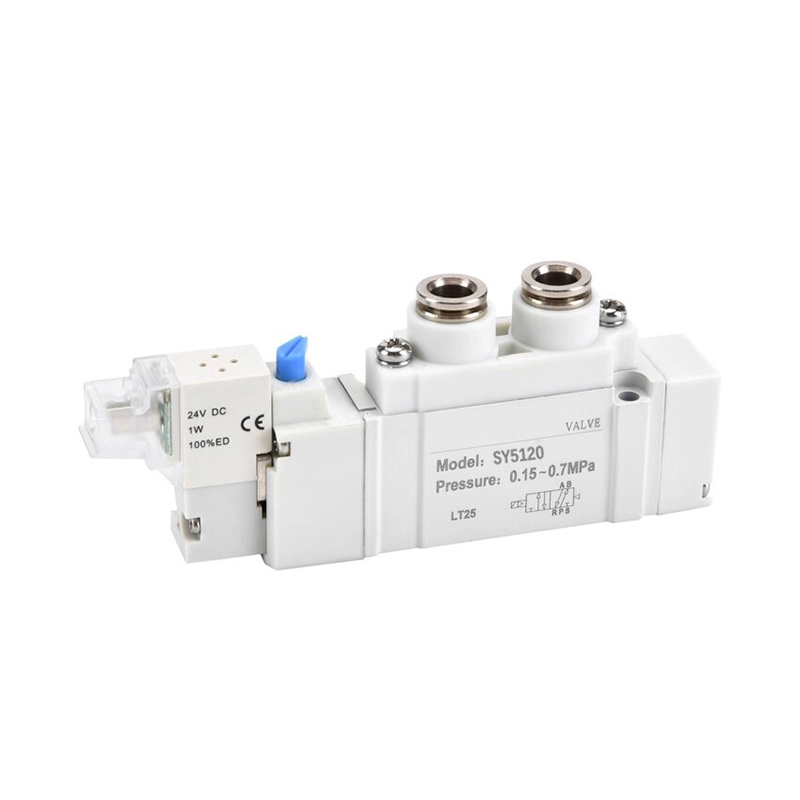

SOLH SY seri pilot-dilakokno 5-port tutup solenoid kebak diijolke karo cocog klep SMC, kalebu SY3000 mini, SY5000 medium mainstream, SY7000 gedhe lan SY9000 model ekstra-gedhe. Nyedhiyakake pilihan sirkuit lengkap: 5/2 kumparan tunggal / dobel lan 5/3 telung posisi kanthi pusat ditutup, knalpot tengah & fungsi pasokan tekanan tengah. Kumparan 0.35W standar lan kumparan hemat energi 0.1W opsional ngasilake panas sithik kanggo energisasi terus-terusan. Versi pilot internal dianggo 0.1 ~ 0.7 MPa, nalika varian pilot eksternal ndhukung -100kPa lingkungan vakum. Spool sing disegel gap nganti 200 yuta siklus switching. Port udhara disusun ing sisih, ndhuwur lan ngisor kanggo rute pipa fleksibel. Katup nganggo desain snap plug-in sing kompatibel karo pulo katup manifold SS5Y, mbisakake pangopènan katup siji tanpa mbongkar kabeh bank, kanthi konektor plug IP65 lan rating basis manifold IP67. Pelari internal sing dioptimalake ngirimake aliran 80% luwih dhuwur tinimbang katup warisan, lan bolong filter pilot sing dibangun nyegah spool macet dening bledug. Digunakake digunakake kanggo silinder arah ngoper lan kontrol pneumatik terpusat ing semikonduktor, welding otomotif, packaging lan peralatan automation medical.

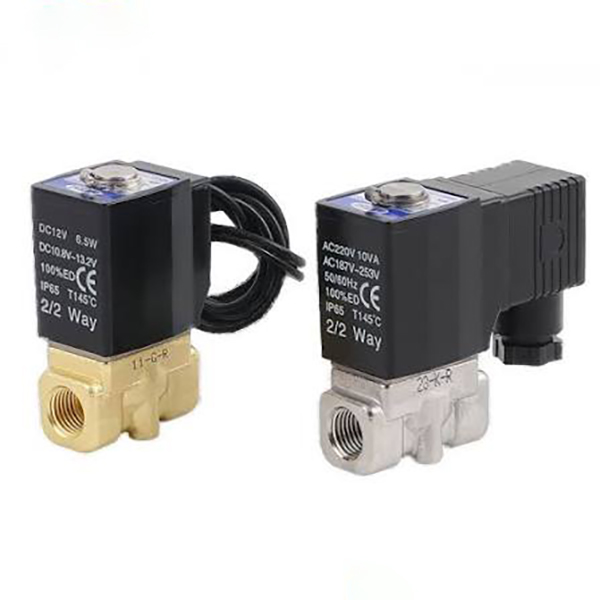

SOLH 2S seri 2/2-way biasane ditutup katup solenoid cairan kalebu loro garis lengkap: langsung-tumindak model orifice cilik 030/050 lan pilot-dilakokno bolongan gedhe 150 ~ 500 varian, kanggo otomatis on-off kontrol banyu resik, udhara kompres, Cut coolant, lubricating lenga lan corrosive Cairan pipeline banget. Versi langsung-tumindak mbisakake wiwitan nol-tekanan tanpa watesan meksa diferensial minimal, fitur ukuran kompak, universal soyo tambah orientasi lan millisecond ngoper cepet, becik kanggo tekanan-rendah aplikasi micro-aliran kayata siji-titik mesin cooling, 3C mikro udara/cabang banyu lan peralatan reresik mini. Jinis pilot-dilakokno mbutuhake prabédan meksa minimal 0.05MPa kanggo mbukak lengkap, ngirim ultra-gedhe aliran karo kurang-wattage kumparan kurang panas, cocog kanggo kompresor online header saluran, garis banyu semprotan utama lan aliran dhuwur sirkulasi pipelines perawatan banyu. Segel karet nitril NBR standar dilengkapi, kanthi segel bahan pangan EPDM tahan asam & panas opsional. Standar benang internasional multi (PT / G / NPT) lan voltase coil universal global (DC12 / 24V, AC24 / 110 / 220V) kasedhiya, didhukung dening pilihan kabel DIN plug lan kabel timbal. Kumparan tahan panas ngidini energisasi terus-terusan jangka panjang. Pandhuan pilihan: jinis langsung tumindak kanggo pipa kanthi tekanan statis ing ngisor 0.05MPa lan aliran cabang cilik; versi pilot-dilakokno kanggo G1 / 2 lan ndhuwur header utama karo stabil dhuwur meksa & aliran circulation gedhe. Segel EPDM wajib kanggo banyu panas lan media cairan panganan.

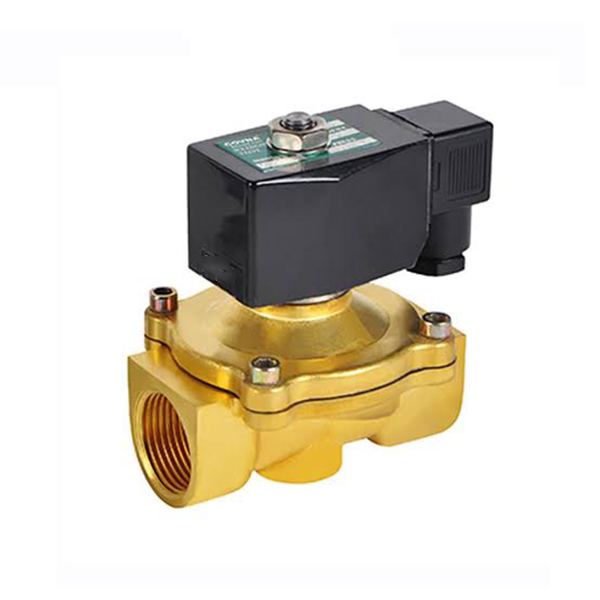

SOLH 2W seri 2/2-way biasane ditutup katup solenoid cairan kanthi awak kuningan padhet kalebu model orifice cilik 030/050 lan model 150 ~ 500 sing dioperasikake pilot bore gedhe, dirancang kanggo kontrol on-off otomatis banyu resik, udara sing dikompresi, nglereni coolant, lenga pelumas lan saluran korosi sing lemah. Versi tumindak langsung nyadari wiwitan tekanan diferensial nol tanpa watesan tekanan kerja minimal, nduweni ukuran kompak, orientasi pemasangan universal lan switch frekuensi dhuwur milidetik, becik kanggo cabang aliran mikro tekanan rendah, sirkuit banyu tambahan vakum lan pendinginan titik siji kanggo alat mesin cilik. Jinis pilot-dilakokno mbutuhake minimal 0.05MPa meksa diferensial wiwitan, ngirim ultra-gedhe aliran karo kurang-daya kurang-suhu-munggah kumparan, cocog kanggo kompresor online saluran saluran utama, Déwan umum sirkuit semprotan banyu utama lan dhuwur-aliran sirkulasi pipelines kanggo sistem perawatan banyu. Segel karet nitril NBR standar dilengkapi, kanthi segel bahan pangan EPDM tahan panas & asam opsional. Multiple standar thread internasional (PT / G / NPT) lan voltase coil lengkap (DC12 / 24V, AC24 / 110 / 220V) kasedhiya, didhukung dening soket plug DIN kanggo kabel kabinet lan kabel anti banyu IP65 kanggo peralatan ruangan sing lembab. Kumparan tahan panas ngidini energisasi terus-terusan 24 jam tanpa burnout. Pedoman pilihan: pilih jinis tumindak langsung kanggo pipa kanthi tekanan statis ing ngisor 0,05MPa lan aliran titik siji mikro; pilih varian pilot-dilakokno kanggo G1 / 2 lan ndhuwur header utama karo circulation gedhe tekanan dhuwur stabil. Segel EPDM wajib kanggo banyu panas, banyu sing diresiki lan media cairan panganan.
