Pengukur Tekanan Pneumatik Umum Seri G

Merk: SOLH dening Richge Technology

Product Positioning

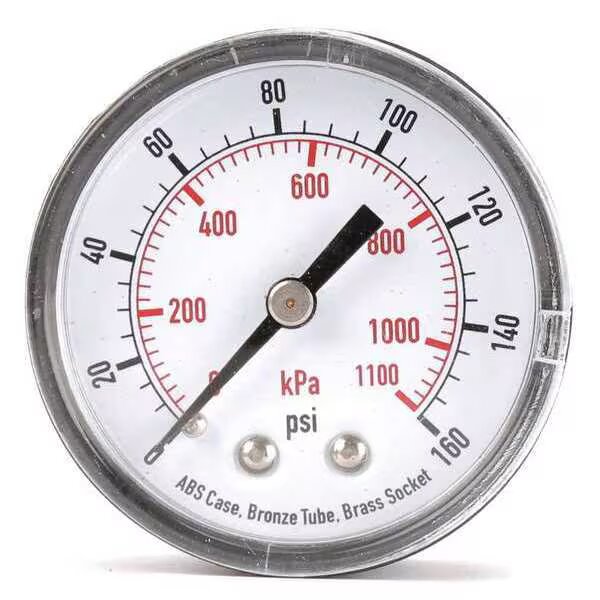

     Seri SOLH G minangka pengukur tekanan standar kanggo sistem pneumatik kanggo pangukuran tekanan udara sing dikompres, dipérang dadi jinis dhasar standar lan jinis indikator watesan kanthi dering peringatan warna. Nelpon diameteripun njaba kisaran φ15 ~ φ63, span tekanan isine 0.2 ~ 1.5MPa karo akurasi standar ± 3% F.S. Two struktur soyo tambah kasedhiya: model G thread mburi kanggo panel soyo tambah lan model GA thread sisih kanggo instalasi pipa langsung.

Spesifikasi Ukuran & Dimensi Seri (Diameter Luar × Utas Sambungan)

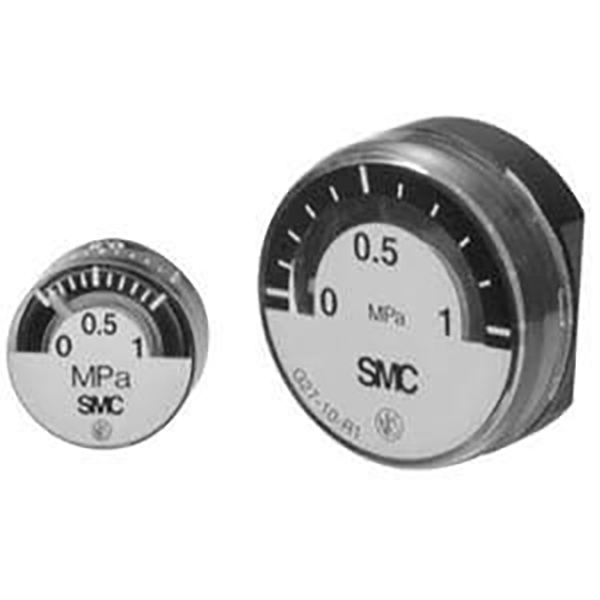

     -- G15: φ15, Utas internal M5 / R1/8; ultra-miniatur, cocog karo katup pneumatik mikro

     -- G27: φ26, R1/16 / R1/8; awak slim kompak kanggo papan instalasi sempit Dibuwang

     -- G36 / GA36: φ37.5, R1/8; model tujuan umum standar utama

     -- G46 / GA46: φ42.5, R1/8 / R1/4; paling akeh digunakake, ring indikator watesan opsional

     -- G53-L: φ51, R1/8 / R1/4; Nelpon gedhe medium karo dering bebaya watesan abang-ijo

     -- G63-L: φ63.4, R1/8 / R1/4; Nelpon super gedhe, maca sing jelas saka jarak sing adoh

Model Jeneng Aturan & Conto

 1. Format Jeneng

     -- G / GA + Kode Ukuran + Sufiks Opsional L + Kode Range Tekanan + Kode Utas

     -- Seselan L = Dilengkapi dering indikator wates abang-ijo

  2. Tuladha Model

     -- G46-10-02:

         G46 = φ42.5 model utas mburi | 10 = 1.0MPa sawetara | 02 = R1/4 utas

     -- GA36-10-01:

        GA36 = φ37,5 model thread sisih | 10 = 1.0MPa sawetara | 01 = R1/8 utas

     -- G36-L-10-01

        Kanthi dering bebaya watesan abang-ijo L, benang mburi φ37.5, 1.0MPa, R1/8

  3. Definisi Kode

     -- Kode Range Tekanan:

         2 = 0 ~ 0,2 MPa

         4 = 0~0.4MPa

        10 = 0 ~ 1.0MPa

        15 = 0 ~ 1,5 MPa

    -- Kode Utas

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 metrik utas internal3.

Parameter Teknis Inti Universal

  1. Sedheng sing bisa diukur: Udara sing dikompres; versi wetted part free lenga & tembaga-free opsional kanggo proses resik

  2. Rentang Tekanan Standar: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. Kelas Akurasi: Standar ± 3% F.S.; mini G15 & G27 ± 5% F.S.

  4. Konfigurasi Material:

     - Housing: paduan seng / aluminium die-cast dilapisi nikel

     -- Tutup Jendela: Polikarbonat tahan benturan

     -- Sambungan pas: Kuningan; alternatif tembaga-free kasedhiya

  5. Suhu operasi: -5 ~ + 60 ℃ (sedheng tanpa icing)

  6. Klasifikasi Pemasangan

     -- Tipe G: Utas mburi, dirancang kanggo instalasi panel sing dipasang

     -- Tipe GA: Utas sisih, pemasangan pipa inline langsung

L Model karo Limit Indikator Ring

     -- Dering abang: wates ndhuwur / ambang weker tekanan dhuwur

     -- Dering ijo: Interval tekanan kerja sing aman normal

     -- Pointer putih: Nilai tekanan udara dinamis wektu nyata

     - Kauntungan Inti: Pengadilan negara visual intuisi tanpa maca skala sing ati-ati, cocog kanggo jalur perakitan lan lemari pemantauan multi-titik terpusat

Pandhuan Pilihan Langkah-langkah

  1. Miniatur & ruang winates sempit: Pilih G15 / G27 (φ15 / φ26)

  2. Sirkuit pneumatik standar biasa: G36 / G46 (φ37.5 / φ42.5)

  3. warning meksa visual dibutuhake: G36-L / G46-L karo ring watesan werna

  4. Panjaluk maca remot jarak adoh: Dial gedhe G53-L / G63-L (φ51 / φ63)

  5. Bedane mode instalasi

     -- Pemasangan pipa langsung → seri utas sisih GA

     -- Panel kontrol peralatan dipasang dipasang → G seri utas mburi

Referensi Cepet Model Standar Popular

     -- G27-10-R1: φ26 dial, kisaran 1.0MPa, benang R1/16

     -- G36-10-01: φ37.5 utas mburi, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 utas mburi, 1.0MPa, R1/4

     -- G46-L-10-02: Utas mburi φ42.5, dering wates abang-ijo, 1.0MPa, R1/4

Ringkesan Siji Kalimat

     Pengukur tekanan pneumatik seri SOLH G nyakup φ15~φ63 ukuran dial lengkap kanthi benang mburi / sisih rong gaya dipasang, dering peringatan watesan warna jinis L opsional, kisaran tekanan lengkap 0.2 ~ 1.5MPa lan versi resik tanpa tembaga, aksesori pemantauan tekanan udara standar kanggo kabeh sirkuit pneumatik otomatisasi industri.
