Merk: SOLH dening Richge Technology

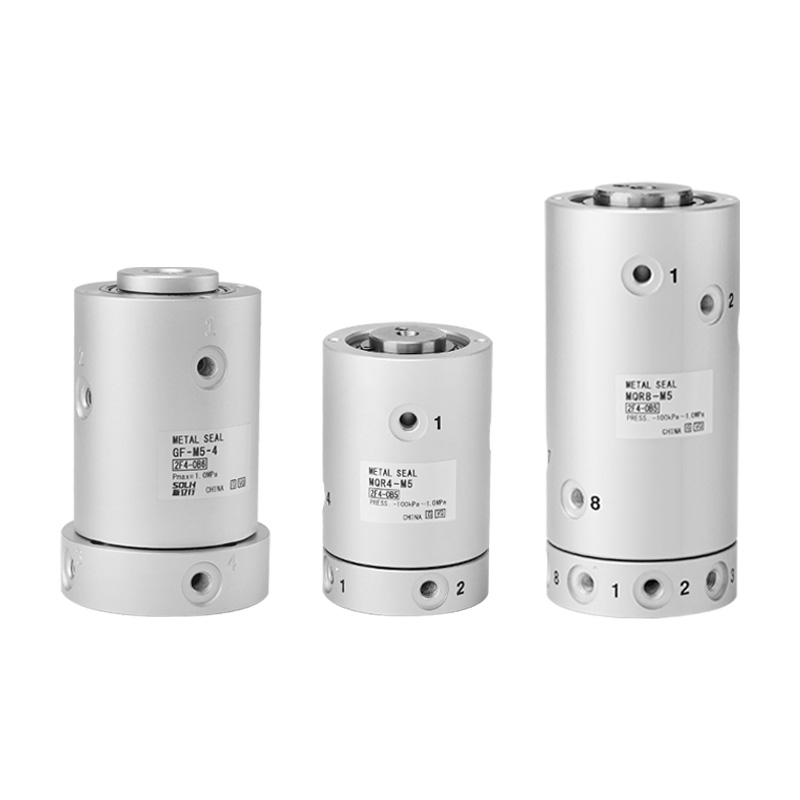

Seri MQR minangka serikat puteran multi-saluran sing nggunakake sealing gap non-kontak logam kanthi torsi puteran ultra-rendah. Dikembangake khusus kanggo bagean puteran sing terus-terusan kalebu sendi robot, meja puteran lan poros puteran kanggo ngirim hawa tekan lan vakum. Iku rampung ngindhari pipo twisting, fitur rotasi Ultra-lancar lan umur layanan Ultra-dawa kanggo sistem pneumatik rotary otomatis.
-- Torsi puteran ultra-rendah: Mung 0,003～0,50 N·m, nggawa beban ekstra cilik kanggo nyopir servo/motor
-- Metal gap non-kontak sealing: Ora ana rings segel karet, ora tancep utawa macet; wiwitan Gamelan malah sawise panyimpenan statis long-term
-- Sirkuit udara multi-saluran independen: Opsional 1/2/4/8/12/16 perangan karo nol cross-leakage antarane saben sirkuit
- Umur layanan sing luwih dawa: Nganti 1 milyar siklus rotasi, desain tanpa pangopènan
-- Rotasi bidirectional & kapasitas kacepetan dhuwur: Kacepetan rotasi maksimal nganti 3000 rpm, cocok kanggo peralatan indeksasi rotary kacepetan dhuwur
- Kompatibel vakum ganda & tekanan positif: Rentang tekanan operasi -100kPa ~ 1.0MPa, bisa digunakake kanggo nyedhot vakum lan puteran pasokan udara standar
-- Cairan sing ditrapake: Udara tekan, gas inert
-- Rentang Tekanan Operasi: -100kPa ~ 1.0MPa
-- Suhu sekitar & Sedheng: -10 ~ 80 ℃
-- Tipe Sealing: Struktur segel celah logam non-kontak
- Struktur Dhukungan: Dhukungan pandu bantalan ganda
-- Port Thread: M5 × 0.8 (internal / eksternal thread opsional)
-- Requirement Lubrication: Lubrication-free, ora perlu ngisi lenga biasa
|

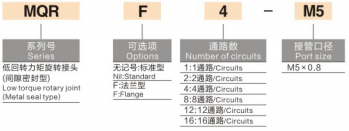

Kode Model |
Jumlah Saluran |
Torsi Puteran Max |
Kacepetan rotasi Max |
Bobot Net |
| MQR1-M5 |
1 |
≤0,003 N·m |
3000 rpm |
0,025 kg |
| MQR2-M5 |
2 |
≤0,03 N·m |
2000 rpm |
0,16 kg |
| MQR4-M5 |
4 |
≤0,05 N·m |
1500 rpm |
0,39 kg |
| MQR8-M5 |
8 |
≤0,10 N·m |
900 rpm |
0,76 kg |
| MQR12-M5 |
12 |
≤0,20 N·m |
600 rpm |
1,26 kg |
| MQR16-M5 |
16 |
≤0,50 N·m |
200 rpm |
2,80 kg |
-- MQR4-M5: 4 peranganing sawijining, standar M5 thread port
-- MQR8-M5: 8 peranganing sawijining, standar M5 thread port
-- MQR16-M5: 16 peranganing sawijining, standar M5 thread port
-- Pasokan udara pneumatik kanggo sambungan lengan robot industri lan poros putar
-- Tabel indeks puteran, silinder puteran lan peralatan otomatis meja putar
-- Puteran terus-terusan pasokan udara ing stasiun pangolahan otomatis
-- Mekanisme adsorpsi vakum Rotary kanggo cangkir nyedhot lan jig clamping
-- Sirkuit pneumatik Rotary kanggo kemasan, percetakan lan mesin manufaktur elektronik
- Ndandani omah stasioner, drive sisih puteran liwat piring nyambungake
-- Majelis kopling fleksibel dianjurake kanggo ngilangi beban offset radial
-- Uni rotary ora bisa nanggung pasukan radial utawa aksial gedhe; mung digunakake kanggo transmisi medium
-- Tata letak port sing disusun kanthi spiral nyederhanakake rute pipa lan nyegah nduwurke tumpukan pipa sajrone rotasi
SOLH MQR multi-channel metal gap seal rotary union fitur torsi puteran ultra-rendah, umur 1-milyar-siklus bebas pangopènan, kompatibilitas tekanan vakum-positif ganda lan opsional 1 ~ 16 saluran udara independen, komponen pasokan udara anti-twist pipa sing cocog kanggo sendi robot lan kabeh peralatan otomatisasi rotary kanthi kacepetan dhuwur.
