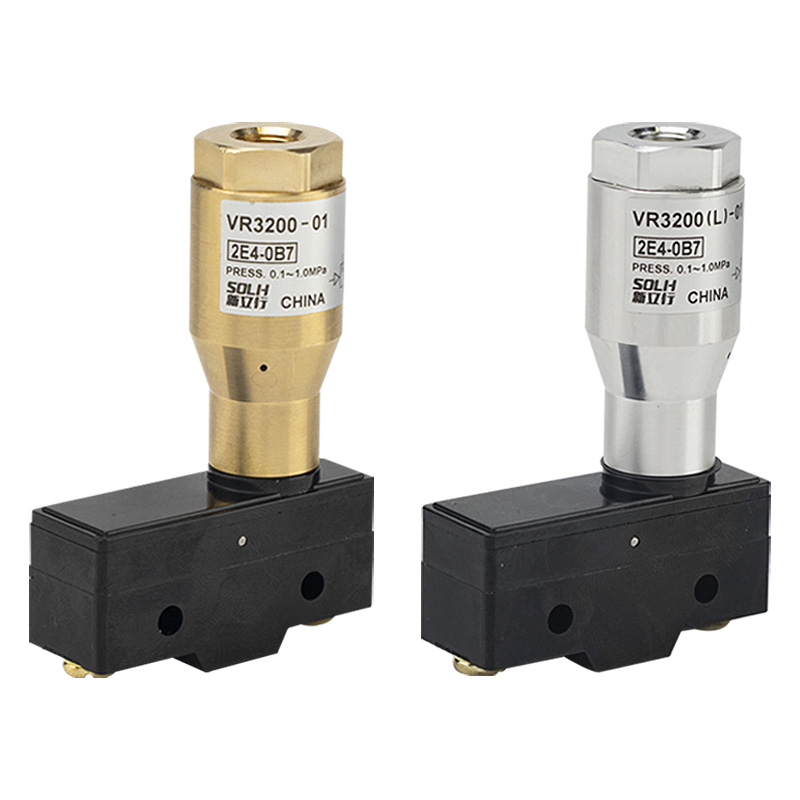

VR3200 / VR3201 Series Pneumatic-Electric Relay

Merk:SOLH dening Richge Technology

Product Positioning

     Seri SOLH VR3200/3201 minangka relay pneumatik-listrik klasik, uga dikenal minangka switch sinyal tekanan udara. Padha ngowahi sinyal tekanan pneumatik menyang kontak garing ngoper listrik, digunakake digunakake kanggo ngawasi meksa, fault nguwatirake, interlock safety lan input sinyal digital kanggo PLC ing baris produksi otomatis, serves minangka antarmuka konversi sinyal standar antarane pipelines pneumatic lan sistem kontrol electrical.

Klasifikasi Model & Bedane Inti

     -- VR3200-01: Jinis pigura mbukak, bobot 130g, blok terminal sing katon, kanggo lingkungan lemari njero ruangan sing garing lan tanpa bledug

     -- VR3201-01: IP44 drip-proof omah sing disegel, bobot 260g, konstruksi lengkap, cocok kanggo bengkel sing lembab, bledug lan peralatan produksi

     -- VR3202-01: IP44 netes-bukti karo terminal grounding khusus, CE certified, becik kanggo gangguan elektromagnetik abot lan mesin ekspor

     -- Kode port: 01 = utas internal Rc1/8 standar; NPT1/8 thread opsional

Spesifikasi Teknis Universal

  1. Rentang Tekanan Operasi sing bisa diatur: 0.1 ~ 1.0 MPa (tekanan pemicu prasetel pabrik ≈ 0.15MPa)

  2. Suhu sekitar: -5 ℃ ~ + 60 ℃ (ora ana icing)

  3. Formulir Kontak: 1AB (1 Normally Open + 1 Normally Closed + Common COM)

  4. Peringkat Kontak Switch Mikro (Beban Resistif / Induktif):

     -- AC125V: 15A resistive, 3A induktif

     -- AC250V: 15A resistive, 2.5A induktif

     -- DC30V: 6A resistive, 1.5A induktif

  5. Layout Antarmuka: Air inlet Rc1/8; terminal sekrup listrik (VR3201 dilengkapi kelenjar kabel Pg13.5 kanggo kabel sing disegel)

  6. Komposisi Bahan: Badan katup kuningan, piston POM, pegas balik stainless steel, cincin penyegel NBR

Prinsip Kerja

  1. Compressed online lumebu port IN lan nyurung piston kanggo compress spring, mechanically micu ngalih mikro dibangun ing sapisan meksa ngluwihi batesan prasetel.

  2. Logika switching kontak:

     - Tekanan ≥ set nilai: NO ditutup, NC mbukak

     -- Tekanan ＜ nilai sing disetel: NO mbukak, NC ditutup

  3. Struktur mekanik kanthi lengkap, ora ana sumber daya eksternal sing dibutuhake. Intrinsik aman lan stabil kanggo zona bebaya bledosan lan non-listrik.

Pedoman Pilihan Cepet

     -- VR3200-01: Biaya murah, instalasi lemari njero ruangan garing

     -- VR3201-01: Perkakas mesin lembab/bledug, jalur perakitan, peralatan semi njaba ruangan

     -- VR3202-01: Sertifikasi CE + proteksi grounding, gangguan EMC abot, ekspor mesin lengkap

     - Penyesuaian tekanan: Tekanan pemicu standar pabrik 0.15MPa, nada sing apik liwat sekrup pangaturan ndhuwur

Skenario Aplikasi Khas

     -- Stroke silinder & deteksi tekanan clamping: konfirmasi clamping workpiece, weker kakehan

     -- Vacuum chuck umpan balik tekanan negatif: adsorpsi & workpiece Mudhun deteksi mundhut

     - Peringatan tekanan rendah sumber udara utama: kegagalan kompresor udara lan pemantauan bocor pipa

     -- Umpan balik negara mbukak / nutup katup bal pneumatik lan katup kupu

     -- Konversi sinyal pneumatik kanggo bengkel tahan bledosan tanpa sensor elektronik

SOLH Interchange Advantage

     Seri SOLH VR3200/3201 kompatibel karo model sing padha karo SMC ing dimensi sakabèhé, benang port, paramèter kontak lan sawetara tekanan sing bisa diatur. Rega sing kompetitif lan wektu timbal sing cendhak mbantu para pelanggan nyuda biaya produksi massal.

Definisi Wiring Terminal

     -- COM: Terminal umum umum

     -- NO: Biasane Bukak, tumindak nalika tekanan udara tekan nilai prasetel

     -- NC: Biasane Ditutup, tumindak nalika tekanan udara ngisor ambang prasetel

Ringkesan Siji Kalimat

     SOLH VR3200/3201 relay pneumatik-listrik mekanik bebas daya ngowahi sinyal tekanan udara dadi sinyal kontak garing 1NO + 1NC kanthi tekanan pemicu 0.1 ~ 1.0MPa sing bisa diatur, kasedhiya ing pigura mbukak, IP44 netes lan versi grounded CE kanggo interlock PLC, pemantauan vakum lan kontrol otomatis weker sumber udara.
