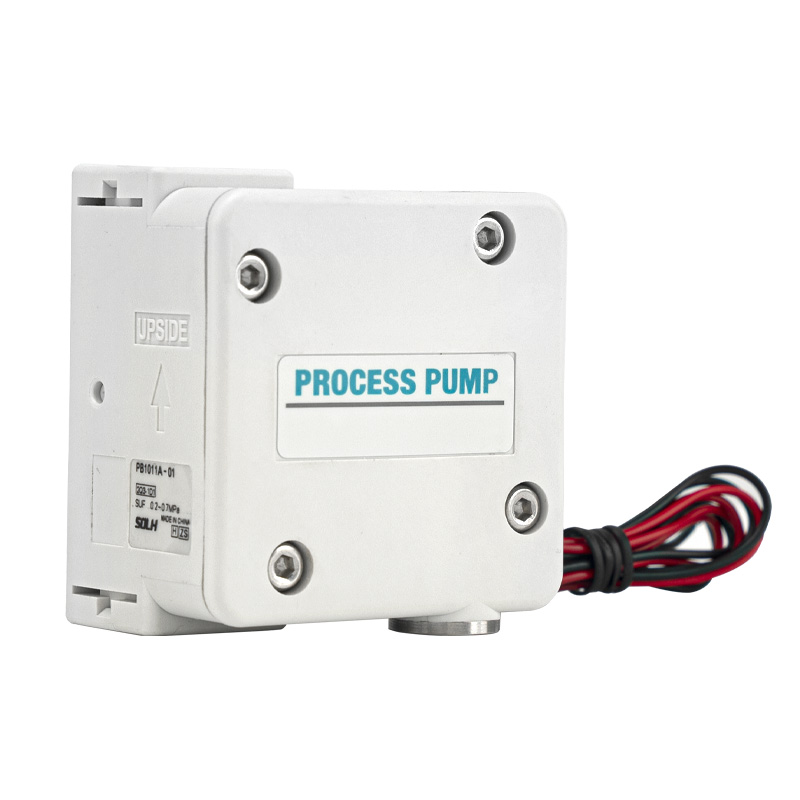

RPB1011 Series Diaphragm Pump (PB1000A Built-In Solenoid Valve Type)

Merk:SOLH dening Richge Technology

Product Positioning

     SOLH PB1011A kalebu seri pompa diafragma pneumatik miniatur PB1000A kanthi katup solenoid sing dibangun. Iki nduweni garis kompak, resistensi karat lengkap lan bocor segel poros nol. Dirancang kanggo pangiriman aliran mikro lan medium pelarut kimia, banyu murni, cairan medis lan reagen, iki minangka pompa dosis presisi kompak sing digunakake ing industri kimia, semikonduktor lan bioteknologi sing apik.

Klasifikasi Model & Mode Drive

     --  PB1011A: Katup solenoid 3-port terintegrasi (DC24V), kontrol sinyal listrik langsung, kabel plug-and-play

     --  PB1013A: Jinis pilot udara eksternal, didorong dening katup solenoid eksternal independen

     --  Sufiks ukuran port: 01 = port cairan standar Rc1/8

     --  Model lengkap umum: PB1011A-01; PB1011A-01-B (karo braket sikil dipasang); PB1011A-01-N (port benang NPT)

Spesifikasi Teknis Inti (PB1011A)

     - Unit Penggerak: Built-in 3/2 solenoid valve, DC24V, konsumsi daya 0.35W

     --  Rentang Aliran: 8～2000 mL/menit (0,12～120 L/jam)

     --  Tekanan Kerja Discharge: 0 ~ 0,6 MPa

     --  Angkat Nyedhot Kering: Max 2,5 m

     -- Suhu Cairan Operasi: 0～50 ℃ (ora ana icing ing njero ruangan pompa)

     -- Viskositas Cairan Maks sing Diidini: 100 mPa·s

     -- Rentang Tekanan Udara Pasokan: 0,2 ~ 0,7 MPa

     -- Konsumsi Udara: ≤40 L/min (ANR)

     -- Sakabèhé Dimensi & Bobot: 60 × 60 × 41 mm, kira-kira. 170 g

     -- Noise Operasi: ≤64 dB(A); gangguan luwih suda karo silencer cocog

     - Diafragma Service Life: Nganti 30 yuta siklus ngoper

Konfigurasi Bahan Bagean Basah

      -- Badan Pompa: Polypropylene PP / SUS316 stainless steel opsional

     -- Diaphragm & Check Valve Core: Komposit PTFE + PP

     -- Sealing Material: FKM karet fluoro, resistance pinunjul kanggo asam, alkali lan pelarut organik

     - Kauntungan Material: Desain segel Shaftless ngilangi bocor medium; resistance karat lengkap kanggo solusi kimia, banyu murni, reagen medical lan adi asam/alkali entheng.

Prinsip Kerja (Tipe Kontrol Listrik PB1011A)

     -- Solenoid Energized ON: Udhara sing dikompres mlebu kamar drive, nyurung diafragma kanggo ngiwa; Cairan ing njero ruangan pompa dibuwang liwat katup siji arah ndhuwur.

     -- Solenoid De-energized OFF: Drive chamber exhausts udara; diafragma ngreset tengen ing pasukan spring dibangun; Cairan anyar disedot menyang rongga pompa liwat katup mriksa inlet ngisor.

     -- Siklus on/off solenoid frekuensi dhuwur (1 ~ 10 Hz) nyadari nyedhot & discharge Cairan sing terus-terusan; aliran output bisa sabenere diatur kanthi ngganti frekuensi ngoper.

Persyaratan Instalasi & Piping

  1. Aturan Instalasi Wajib

     - Port outlet cairan (OUT) kudu madhep munggah kanggo ngindhari kunci udara ing njero ruangan pompa sing nyebabake gangguan aliran.

 2. Port Definition & Thread Spec

     -- Port utama Fluid IN / OUT: Standard Rc1/8", NPT1/8 opsional

     -- Port SUP pasokan udara: Utas M5 × 0.8

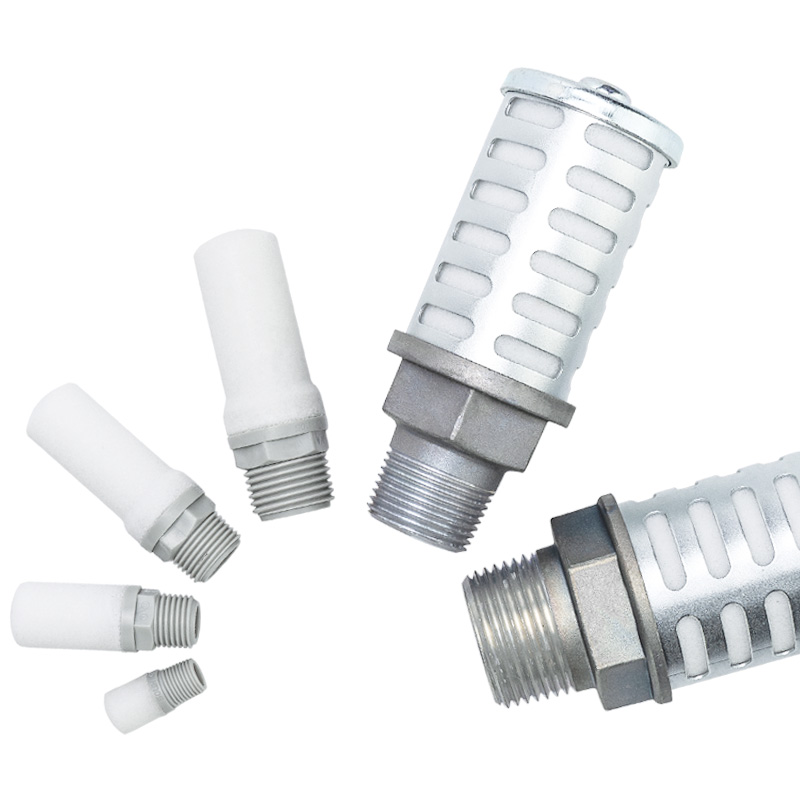

     -- Port EXH Exhaust: Utas M5×0.8, kompatibel karo peredam miniatur AN05-M5

  3. Bolongan pemasangan

     -- bolongan sekrup 2 × M4 kanthi ambane 6 mm; utawa φ4,5 liwat bolongan; aksesoris krenjang kaki darmabakti KT-PB1A-5 kasedhiya kanggo instalasi peralatan tetep.

Skenario Aplikasi Industri Khas

     -- Manufaktur Semikonduktor & PV: Transfer pelarut kimia, ngresiki loop sirkulasi cairan

     -- Peralatan medis & biokimia: Pangiriman mikro reagen, larutan buffer lan cairan biologis

     -- Mesin cetak & pengemasan: Tinta, sistem pakan otomatis lem perekat

     -- Proteksi lingkungan & perawatan banyu: Dosis agen kimia, koleksi sampling banyu limbah

     -- Industri otomatisasi umum: Cairan pemotong, agen pembersih lan pangiriman lenga entheng

Pedoman Pemilihan Model

     -- Pencocokan aliran: Pilih PB1011A kanggo aliran ≤2000 mL/min; Model pilot udara PB1013A kanggo skenario kontrol linkage khusus (aliran maksimal 1000 mL/min)

     -- Pilihan materi sing dibasahi: awak pompa PP kanggo cairan kimia sing lemah; SUS316 + PTFE combo kanggo pelarut korosif kuwat

     -- Mode kontrol: Kontrol langsung listrik pilih PB1011A; peralatan interlock linkage njaba milih PB1013A jinis pilot udara

     -- Aksesoris tambahan: Pasang silencer ing port exhaust kanggo nyuda swara mlaku; cocog krenjang sikil kanggo instalasi tetep long-term

SOLH Interchange Advantage

     Seri SOLH-PB1011 cocog karo seri PB1011 asli SMC ing dimensi sakabèhé, tata letak benang port lan kabeh paramèter kinerja, panggantos langsung tanpa modifikasi pipa, kanthi kinerja biaya sing unggul.

Ringkesan Siji Kalimat

     SOLH PB1011A miniatur built-in solenoid pneumatic diaphragm pump adopts shaft-seal-free leak-proof PTFE/FKM corrosion resistant wetted parts, ndhukung 8 ~ 2000mL/min micro-medium flow doses, kasedhiya ing solenoida terintegrasi listrik lan versi pilot udara eksternal, semikonduktor, transfer sistem presisi, semikonduktor, transfer lingkungan medis.
