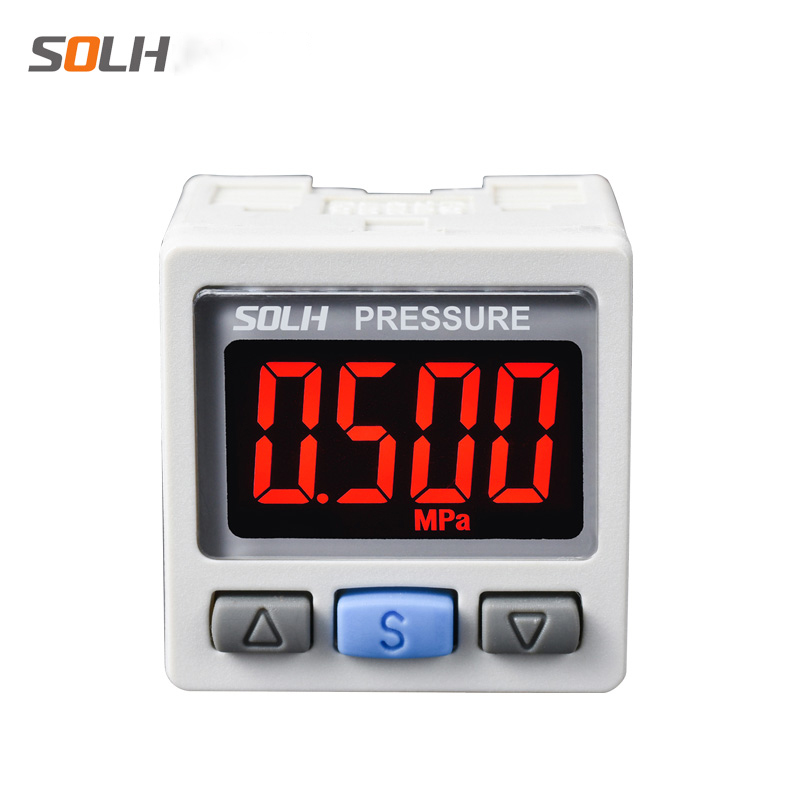

ZSE30A(F) / ISE30A Series High Precision Dual-Color Digital Pressure Switch

Merk:SOLH dening Richge Technology

Product Positioning

     SOLH ZSE30A(F) / ISE30A seri saklar tekanan digital presisi dhuwur digunakake kanggo ngawasi tekanan wektu nyata, weker ambang lan kontrol sinyal loop tertutup kabeh sirkuit pneumatik. Kompatibel karo vakum, tekanan campuran senyawa lan kahanan kerja tekanan positif standar. Kaluwihan inti kalebu ± 0,2% FS ultra-dhuwur tliti, dual-werna abang / tampilan LCD ijo lan siji-klik batch fungsi salinan parameter, tumindak minangka "mripat ngawasi visual" saka sistem pneumatik otomatis.

Klasifikasi Seri miturut Range Pengukuran Tekanan

Spesifikasi Teknis Inti (Kelas Presisi Tinggi)

  1. Tampilan Unit: 4-digit layar LCD, dual werna otomatis switch (Ijo / Abang); OUT1 cocog karo ijo, OUT2 cocog karo abang

  2. Akurasi Pengukuran: ± 0,2% FS @25 ℃, resolusi nganti 1/1000 skala lengkap

  3. Pilihan Output Sinyal

     - Sinyal switch: 2-channel NPN / PNP open collector transistor output (OUT1 & OUT2)

     -- Sinyal analog (opsional): 1~5V voltase output utawa 4~20mA output saiki

  4. Power Supply: 12 ~ 24 VDC ± 10% sawetara voltase sudhut

  5. Overpressure Tahan Kapasitas

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Model tekanan positif ISE30A: 1,5 MPa

  8. Kelas Proteksi: IP40 tahan debu

  9. Operating Suhu Sekitar: 0 ~ 50 ℃

  10. Fungsi Eksklusif: Salin parameter siji-klik, nyalin setelan saka 1 unit master nganti maksimal 10 unit budak, kanthi efektif ngindhari kesalahan setelan parameter sajrone debugging peralatan batch

Aturan Penamaan Model Lengkap

  Tuladha Model: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Pengenal jinis tekanan seri

     -- 01: Spesifikasi utas port = utas internal M5 (R1/8)

     -- N / P: Ngalih jinis transistor output

        N = NPN kolektor terbuka; P = PNP kolektor terbuka

     -- M / C / D: definisi kombinasi Output

        M = 2 saluran output ngalih sawijining mung

        C = 1 saluran switch + 1 ~ 5V output tegangan analog

        D = 1 saluran ngalih + 4 ~ 20mA output saiki analog

Logika Tampilan LCD Dwi Warna

     -- Lampu latar ijo: Tekanan nyata ing rentang kerja normal prasetel pangguna

     -- Lampu latar abang: Tekanan ngluwihi ambang weker ndhuwur / ngisor (peringatan overpressure / underpressure)

     -- 4 mode tampilan sing bisa diatur: Ndhukung logika standar (ijo normal, abang abnormal) utawa logika ganti warna mbalikke yen dibutuhake

Skenario Aplikasi Industri Khas

  1. Pneumatic Cylinder & Workpiece Clamping Circuit

     Setel ambang tekanan clamping 0.5 ~ 0.7MPa; micu sinyal weker abang yen meksa mudhun ing ngisor wates ngisor kanggo nyegah workpiece loosening sak Processing.

  2. Stasiun Penanganan Suction Vakum (model khusus vakum ZSE30A)

     Setel ambang adsorpsi sing dipercaya ≤ -80kPa; langsung output sinyal weker yen derajat vakum deteriorates supaya workpiece tiba mati nalika transfer.

Perbandingan Kinerja vs Saklar Tekanan Mekanik Biasa

Pandhuan Pilihan Langkah-langkah

     -- Mung vakum utawa vakum campuran + tekanan mikro positif → Pilih model tekanan senyawa universal ZSE30AF

     -- Sirkuit pneumatik umum standar (0.4 ~ 0.7MPa pasokan udara) → Model paling populer ISE30A-01-N-M

     -- Mbutuhake pengumpulan data tekanan terus-terusan wektu nyata dening PLC → Pilih C (1~5V voltase) utawa D (4~20mA saiki) varian output analog

Ringkesan Siji Kalimat

     Vakum SOLH ZSE30A, senyawa ZSE30AF lan saklar digital tekanan positif ISE30A nduweni fitur ± 0,2% FS tliti dhuwur LCD warna ganda, 2 saluran NPN/PNP switch + opsional 1~5V/4~20mA output analog karo siji-klik batch salinan parameter, digunakake digunakake kanggo clamping tekanan lan vakum otomatis nyedhot ngawasi & pneumatic peralatan.
