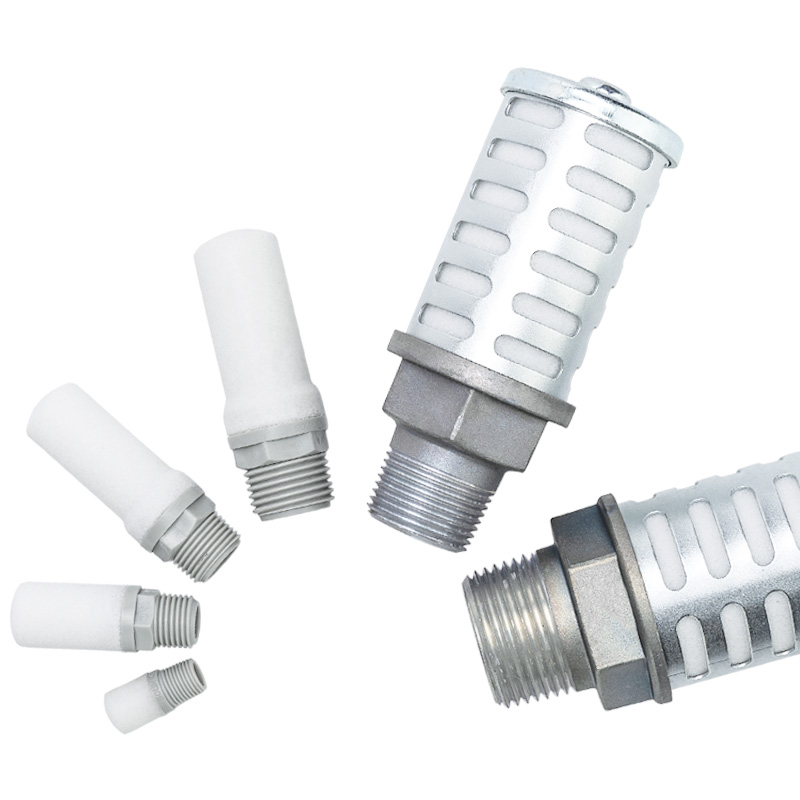

AN Series Pneumatic Exhaust Silencer

Merk:SOLH dening Richge Technology

Product Positioning

     Seri SOLH AN minangka peredam knalpot khusus kanggo kabeh sistem pneumatik. Fungsi inti kalebu nyuda kebisingan knalpot, pemurnian knalpot udara lan nyuda cipratan kabut minyak. Dipasang kanthi akeh ing port exhaust katup solenoid, silinder pneumatik lan kabeh katup kontrol udara, minangka aksesoris perlindungan lingkungan & pengurangan gangguan sing penting kanggo sirkuit pneumatik lengkap.

Full Series Spesifikasi Comparison Tabel

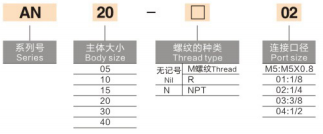

 1. Ukuran Cilik & Sedheng (Kanggo Katup & Silinder Solenoid Standar)

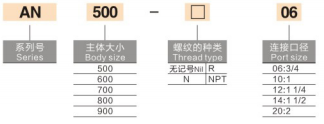

 2. Ukuran Bore Gedhe (Kanggo Katup Gedhe & Manifold Exhaust Tengah)

Parameter Teknis Inti Universal

  1. Sedheng sing Ditrapake: Udara tekan sing resik (Ora cocok kanggo gas beracun sing gampang kobong lan korosif)

  2. Max Rated Tekanan Kerja: 1.0 MPa (model resin standar)

  3. Kisaran Suhu Operasi:

     - Tipe resin standar: -10 ~ +60 ℃ (ora ana icing ing inti)

     -- Jinis logam Sintered: Nganti 150 ℃ resistance suhu dhuwur

  4. Kinerja Pengurangan Noise:

     -- Kelas standar: 25 ~ 30 dB(A)

     -- Versi khusus atenuasi dhuwur: ≥35 dB(A)

  5. Bahan Konstruksi Pilihan

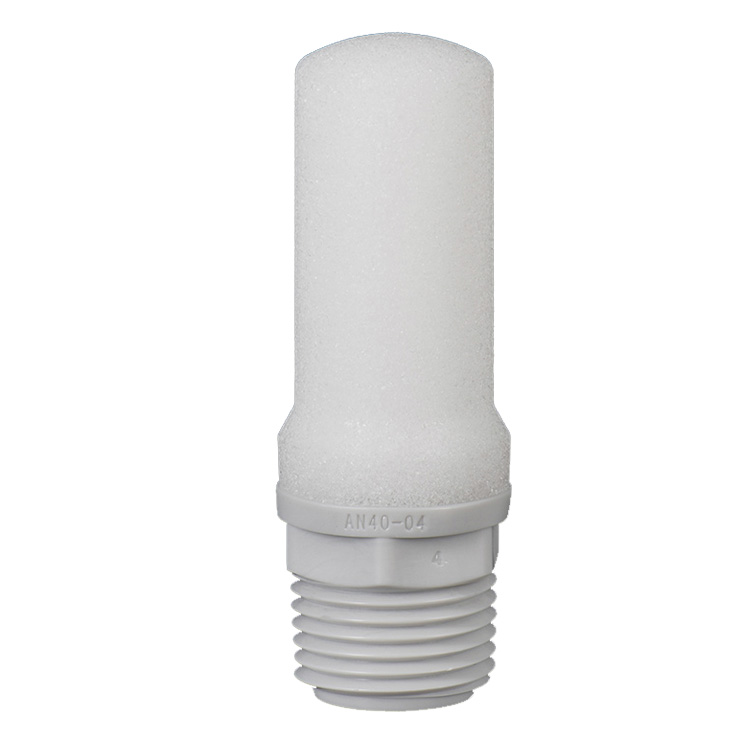

     -- Tipe resin: UL94-V0 flame retardant housing, keropos sintered filter inti (50 ~ 100μm ukuran pori)

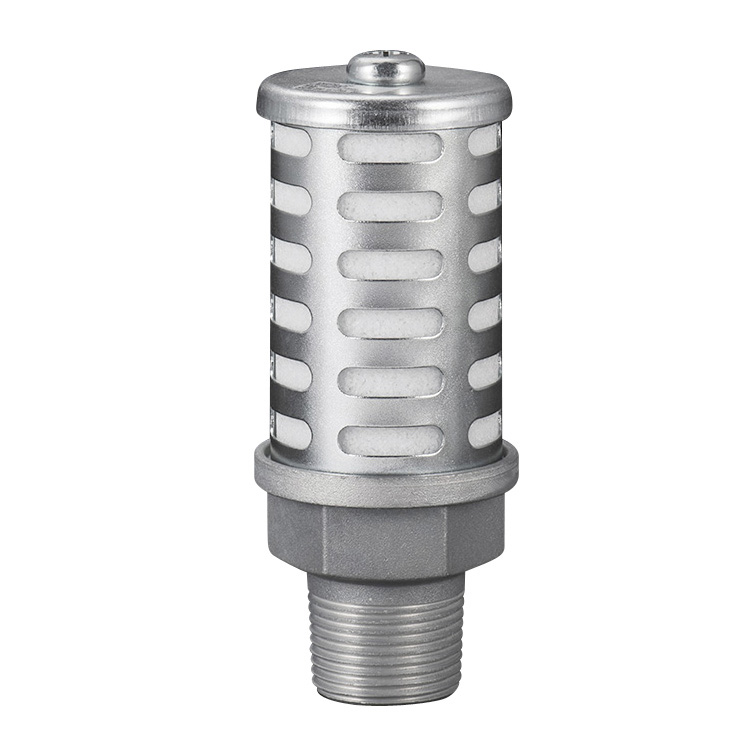

     -- Jinis logam: Tembaga alloy sintered awak, pinunjul dhuwur suhu & resistance karat

  6. Pilihan Sambungan: Utas metrik M3/M5, Utas internal Rc/PT, Utas NPT, fitting push-in kanggo pipa φ6~φ12

Struktur Internal & Prinsip Pengurangan Noise

     -- Udhara exhaust kacepetan dhuwur mili menyang awak silencer; inti sintered keropos / serat multi-lapisan pamisah aliran udara menyang saluran cilik kanggo generate gesekan lan panyerepan swara, èfèktif attenuate swara impact exhaust.

     - Desain komposit lapisan kaping pindho sing diadopsi ing model sebagean: inti njero kanggo ngilangi gangguan, cangkang njaba ngalangi cipratan kabut lenga nalika njaga tekanan mburi knalpot sing sithik supaya ora ilang kacepetan silinder.

     - Struktur mekanik kanthi pasif, ora ana sumber daya sing dibutuhake, nyuda gangguan cepet sawise instalasi sing gampang.

3-Langkah Pandhuan Pilihan Cepet

  1. Cocokake antarmuka sambungan: Konfirmasi exhaust port thread specification (M5 / Rc1 / 8 etc.) utawa njaba diameteripun saka tabung plastik (φ8/10/12 push-in jinis).

  2. Cocokake kapasitas aliran udara:

     -- Seri mini (AN05/AN10): ≤0,4 m³/min

     -- Seri medium (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Seri industri gedhe (AN500~AN900): ≥2,5 m³/min

  3. Cocokake kahanan lingkungan kerja:

     -- Suhu dhuwur / knalpot cepet sing kerep: Pilih seri AN110 logam sing disinter

     -- Bengkel njero ruangan lembab sing lembab: Seri resin ANA1 sing disegel

     -- Prioritas nyuda gangguan maksimal: seri silencer atenuasi dhuwur ANB1

Pandhuan Instalasi & Pangopènan Rutin

  1. Cara Instalasi

     -- Langsung meneng menyang katup / port exhaust silinder; omah njaba bisa bebas muter kanggo sembarang tata letak orientasi. Tipe push-in bisa dilebokake kanthi kuat menyang tabung kanthi siji langkah.

  2. Aturan pangopènan

     -- Pembersihan inti sing macet: Nyebul inti kanthi mbalikke kanthi hawa resik tekanan rendah utawa mbilas; ngganti silencer yen blockage abot ora bisa dibusak.

     - Referensi urip layanan: Resin sintered inti kira-kira. 10.000 jam kerja; inti sintered logam karo urip layanan awet Ultra-dawa.

SOLH Interchange Advantage

     Model seri AN lengkap SOLH kalebu AN05-M5, AN10-01, AN15-02, ANA1-06 kanthi dimensi bisa diijolake karo silencer AN asli SMC, kanthi ukuran benang sing padha, kapasitas aliran lan efek pengurangan swara, rega unit sing luwih kompetitif lan wektu timbal produksi sing luwih cepet kanggo optimasi biaya tuku massal.

Ringkesan Siji Kalimat

     Silencer knalpot pneumatik seri SOLH AN nawakake lineup ukuran M5 nganti Rc2 lengkap kanthi pilihan resin / logam sintered, ngirimake 25 ~ 35dB (A) pengurangan gangguan lan kabut minyak, knalpot universal standar kanggo kabeh katup solenoid lan kontrol swara knalpot silinder ing otomatisasi industri.
